ABBCommutateurs manuels1SCA138216R1001 ABB Interrupteur sectionneur OT160G40P

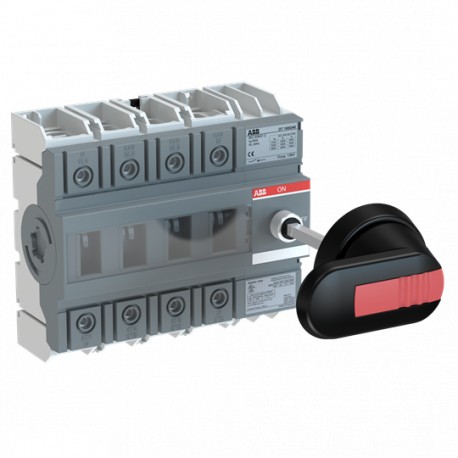

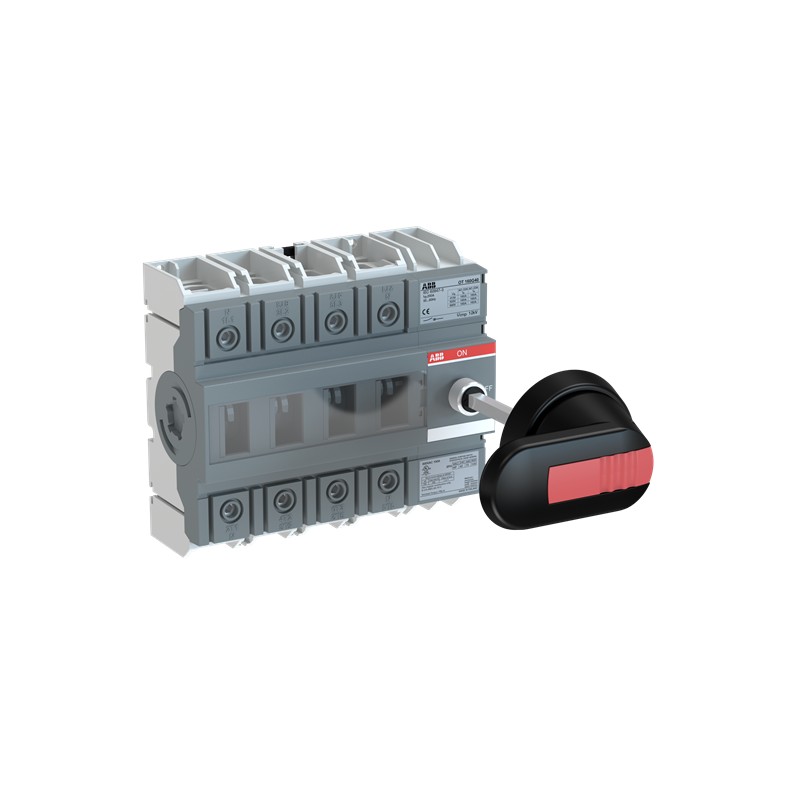

ABB 1SCA138216R1001 1SCA138216R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA138216R1001 ABB Interrupteur sectionneur OT160G40P

Référence: 1SCA138216R1001

Fabricant: ABB

Description:

Interrupteur sectionneur OT160G40P
OT160G40P SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 140,29 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301116M0201
Informations environnementales1SCC301267D0201
Déclaration environnementale de produit - DEP1SCC301281D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPc890c227-81b2-40ec-80d2-362218f43732 Finland
SCIP simplifiéfac4d358-5529-426f-859c-6c08984b3f3d Germany
7682f2a0-92fc-40ed-8ca6-bbfa4d8f7d9f Belgium
916ab46f-d52a-4808-95ed-fcf59f04c982 Denmark
46c6cbcb-0a2c-4ce4-ac98-e9f672910a54 Germany
6d5332ce-f572-4888-b1c8-d36e864ac927 Norway
6b2fe77b-ef6e-44c4-a0b5-88c8bee28e41 Hungary
c8d86131-9494-4d55-a6a6-d8940132bcca Spain
7fe25e41-d115-43b7-a6f5-e35283fc65cc Belgium
93bb7635-f77f-4741-97da-a11e8a2a683d Italy
6b7b1827-bde9-4ac4-9507-a9c2cfc450d4 Poland
8bfb29aa-665b-431a-af9f-17a136aca14d Germany
c263be22-e22a-45f8-b2b0-f6ee33819e6f Sweden
57fcec66-75c6-4204-83bc-8c7ac206f0df France
d0ef0e52-119d-4bfc-b01e-40265366d810 Poland
f788227d-1931-4d6a-b2aa-93eac26de669 Greece
3b1ee79e-79a4-4e77-be20-a1f68e57060d Sweden
a9bae258-34c0-49c3-85b2-62feddd04512 Bulgaria
80a3795e-11f8-49b5-b448-93a032935838 Estonia
9e0ddcab-4649-43df-bb84-0be14ce7f346 Hungary
afeda17e-5da0-4cb8-abe7-fc2936a2746c Netherlands
11463468-e977-433f-9fcf-4ad467948ce3 Portugal
d65ef1d1-8dbb-4a22-b39d-3b44ad835246 Czech Republic
e9b1d7ad-e632-42a0-8a4c-52d50bde12ce Croatia
9041e03c-6fdd-41fb-a9e5-18eccc2af76d Poland
6a3cf3fe-7a62-4938-9a21-2ebe6a04deee Germany
77d3663c-d138-4897-8d2f-e393af7e9eb8 Germany
9ba4ed4e-e139-4973-a732-d7574836d2b8 France
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301089M0204
Dessins mécaniquesOT160G4_model.igs
Déclaration environnementale de produit - DEP1SCC301281D0201
Environnemental
Degré de protectionFront IP20
Informations environnementales1SCC301267D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit150 mm
Hauteur nette du produit130 mm
Profondeur/longueur nette du produit73 mm
Poids net du produit1.2 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1160 mm
Profondeur/Longueur du niveau d’emballage 1244 mm
Hauteur du niveau d’emballage 196 mm
Poids brut du colis niveau 11.3 kg
Code EAN du niveau d’emballage 16417019666266
Technique
Section du câbleCu 10 ... 70 mm²
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 160 A
Courant thermique conventionnel (Ithe)Fully Enclosed 160 A
Degré de protectionFront IP20
Distance entre les phasesStandard
Quatrième pole positionRight Side
Type de quatrième pôleSwitched - Simultaneous Function
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Type de montageBase mounting
Nombre de pôles4P
Mode de fonctionnementFront and Side
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Courant de court-circuit conditionnel nominal (Inc)(200 A fuse, 500 V) 100 kA
(200 A fuse, 690 V) 50 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 160 A
(500 V) 160 A
(690 V) 160 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 45 kW
(400 ... 415 V) 75 kW
(500 V) 90 kW
(690 V) 132 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 12 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 4 kA
Fonctions spécialesNo
NormesIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
40 (Right Side)
Type de terminalBornes à vis
Couple de serrageacc. IEC 60947-1 6 N·m
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA600 V
Ampérage nominal125 A
Puissance nominale UL/CSA(240 V AC) Single Phase 20 Hp
(440 ... 480 V AC) Single Phase 30 Hp
Couple de serrageacc. IEC 60947-1 6 N·m
Couple de serrage UL/CSA53 in·lb
Certificats et déclarations
Certificat A2L – IEC1SCC301336D0201
Certificat ATEXNo certification needed
Déclaration de conformité - CE1SCC301210D2701
Certificat DNV GL1SCC301174D0204
Certificat ULcULus certificate OT160G
Certificat VDENo certification needed
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA138216R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique160 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique4 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique75 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique75 kW
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique50 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
