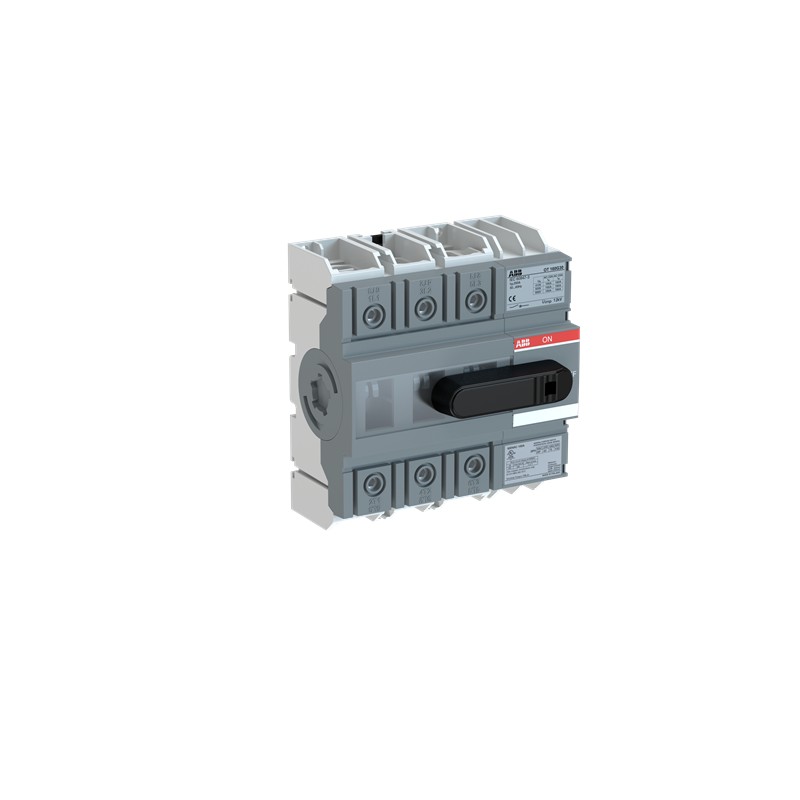

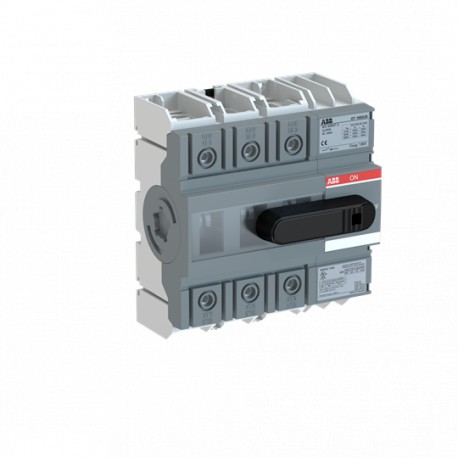

1SCA138209R1001 ABB Interrupteur sectionneur OT160G30K
1SCA138209R1001
ABB
Interrupteur sectionneur OT160G30K
OT160G30K SWITCH-DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC301116M0201 |
| Informations environnementales | 1SCC301267D0201 |
| Déclaration environnementale de produit - DEP | 1SCC301281D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC301089M0204 |
| Dessins mécaniques | 1SCC307697F0001 |
| 1SCC307696F0001 | |
| OT160G30K.stp | |
| OT160G30K.igs | |
| Déclaration environnementale de produit - DEP | 1SCC301281D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Informations environnementales | 1SCC301267D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 123 mm |
| Hauteur nette du produit | 130 mm |
| Profondeur/longueur nette du produit | 73 mm |
| Poids net du produit | 0.8 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 160 mm |
| 6.3 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 244 mm |
| 9.6 in | |
| Hauteur du niveau d’emballage 1 | 96 mm |
| 3.8 in | |
| Poids brut du colis niveau 1 | 0.9 kg |
| 2 lb | |
| Code EAN du niveau d’emballage 1 | 6417019666198 |
| Technique | |
| Section du câble | Cu 10 ... 70 mm² |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 160 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 160 A |
| Degré de protection | Front IP20 |
| Distance entre les phases | Standard |
| Couleur de la poignée | Noir |
| Type de poignée | Direct mounted pistol type handle |
| Durabilité mécanique | 20000 |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front and Side |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fuse, 690 V) 50 kA | |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V) 12 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 4 kA |
| Fonctions spéciales | No |
| Normes | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 30 (Right Side) | |
| Type de terminal | Bornes à vis |
| Couple de serrage | acc. IEC 60947-1 6 N·m |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | 600 V |
| Ampérage nominal | 125 A |
| Puissance nominale UL/CSA | (240 V AC) Single Phase 20 Hp |
| (440 ... 480 V AC) Single Phase 30 Hp | |
| Couple de serrage | acc. IEC 60947-1 6 N·m |
| Couple de serrage UL/CSA | 53 in·lb |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC301336D0201 |
| Certificat ATEX | No certification needed |
| Déclaration de conformité - CE | 1SCC301210D2701 |
| Certificat DNV GL | 1SCC301174D0204 |
| Certificat UL | cULus certificate OT160G |
| Certificat VDE | No certification needed |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 160 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 160 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 160 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 4 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 75 kW |
| Puissance de commutation à 400 V (EF009166) | 75 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 50 kA |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
