ABBCommutateurs manuels1SCA131036R1001 ABB Sectionneur OTDC400E22 DC

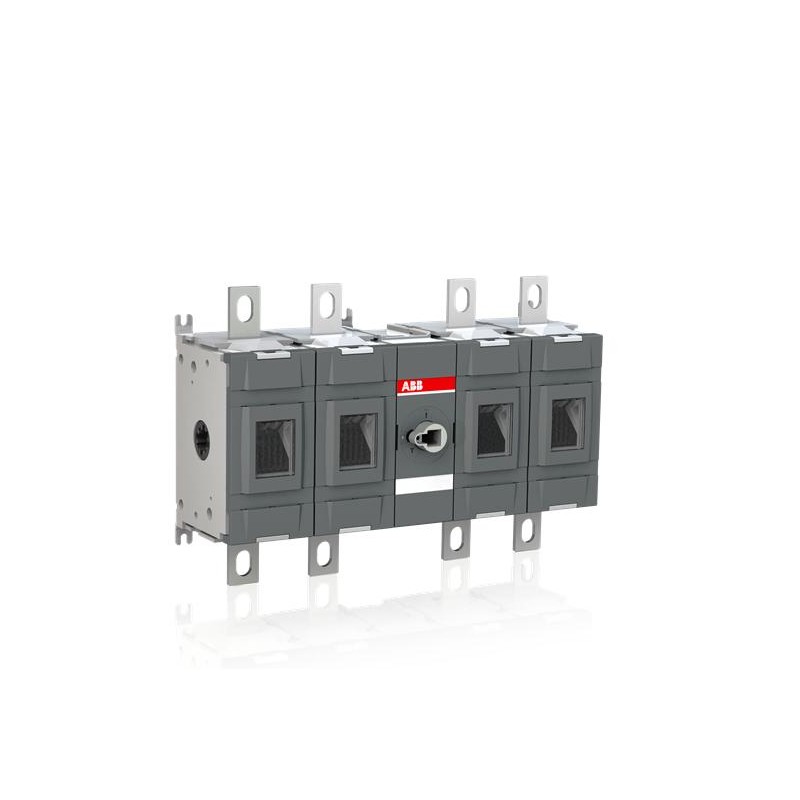

ABB 1SCA131036R1001 1SCA131036R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

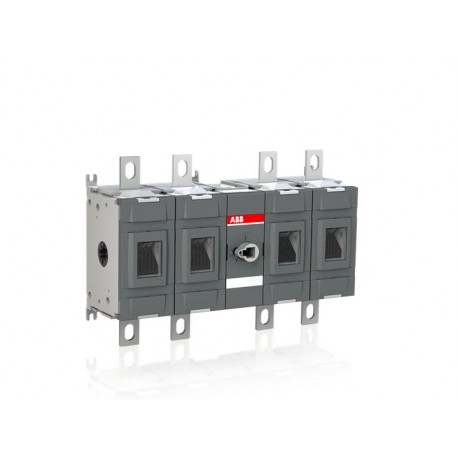

1SCA131036R1001 ABB Sectionneur OTDC400E22 DC

Référence: 1SCA131036R1001

Fabricant: ABB

Description:

Sectionneur OTDC400E22 DC

Catégories:

  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Téléchargements Populaires

Fiche De Données Techniques De L'Information: 1SCC301022C0201
Les Instructions et les Manuels: 1SCC301085M0205
Plans Mécaniques: OTDC400E22.igs
1SCC307283F0201
1SCC307284F0201

Dimensions

Le Produit Net De La Largeur: 335 mm
Le Produit Net De La Hauteur: 227 mm
Le Produit Net De La Profondeur Et De La Longueur: 105 mm
Produit Poids Net: 6.7 kg
14.8 lb

Technique

Courant assigné nominal DC-21B (jee): (1000 V) 400
Classique Gratuit-Thermique de l'air Actuelle (jeth): Quatre cents
Courant Thermique Conventionnel (J'l'): Entièrement Clos De 400
Nominale De Tenue Aux Impulsions De Tension (Uimp): 12 kV
Tension Nominale D'Isolement (Uj'): 1500 V
Tension Nominale D'Utilisation: 1000 V
Assigné En Court-Circuit Capacité (Jecm): (1000 V DC) 10 kA
Courant de Courte durée assigné (Icw): 1500 V DC 10 kA
1 s 10 kA
La Perte De Puissance: à la puissance Nominale de Conditions d'Exploitation par Pôle 9,7 W
Degré De Pollution: Trois
Type De Poignée: Poignée et axe non inclus
Les Commutateurs Mécanisme De Fonctionnement: Mécanisme Entre les Pôles
22 (Entre les Poteaux)
La Position de la Ligne de Terminaux: De Haut En Bas
De Bas En Haut
Mode De Fonctionnement: Avant Exploité
Normes: CEI 60947-1, -3
Fonctions Spéciales: Pas de
Type De Montage: Montage de la Base
Le nombre de Circuits: Deux
Nombre de Pôles: Quatre
Degré de Protection: Avant IP20
Type De Terminal: Lug bornes
Terminal Largeur: 25 mm
0,98
Couple De Serrage: Cosse de câble 30...40 mm

De l'environnement

RoHS Status: Suite à la Directive européenne 2011/65/UE

Les certificats et les Déclarations (Numéro de Document de l')

CCC Certificat: CCC OTDC250-800.pdf
Déclaration de Conformité CE: 1SCC301205D2704
Les Instructions et les Manuels: 1SCC301085M0205
La Directive RoHS De L'Information: 1SCC301206D0205

Conteneur D'Informations

Paquet Niveau 1 Unités: 1 pièce
Paquet Niveau 1 Largeur: 432 mm
Dix sept
Paquet De Niveau 1 De La Profondeur Et De La Longueur: 263 mm
10.4 dans
Paquet De Niveau 1 De La Hauteur: 143 mm
5.6
Paquet Niveau 1 Poids Brut: 7.2 kg
15.9 lb
Paquet Niveau 1 EAN: 6417019602622

Les Classifications

Objet Code De Classification: Q
ETIM 5: EC000216 - Interrupteur-sectionneur
ETIM 6: EC000216 - Interrupteur-sectionneur
ETIM 7: EC000216 - Interrupteur-sectionneur
DEEE: 5. Le petit Matériel (Pas de Dimension Extérieure de Plus De 50 cm)
