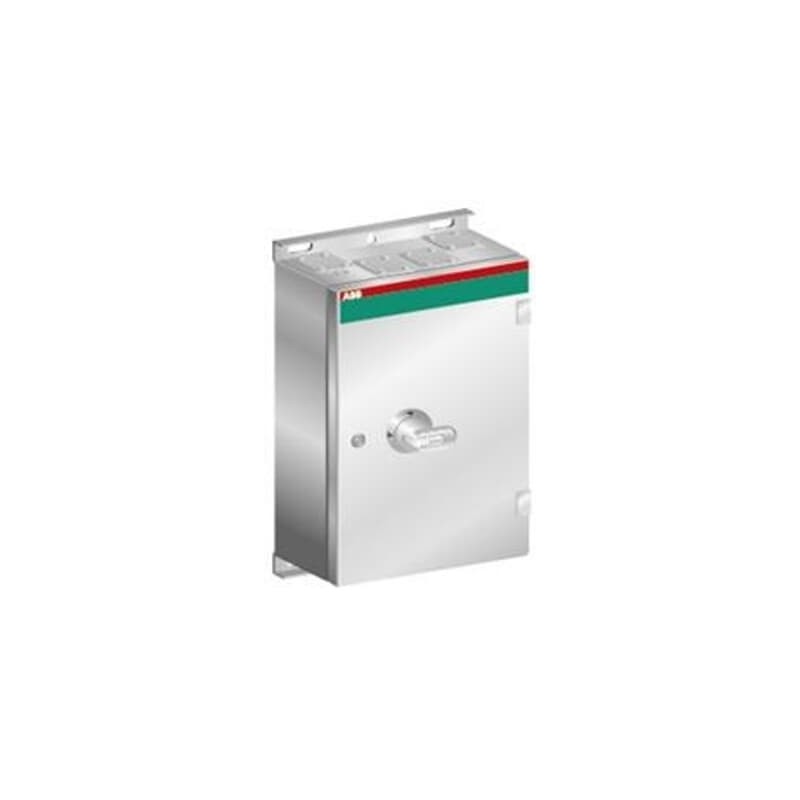

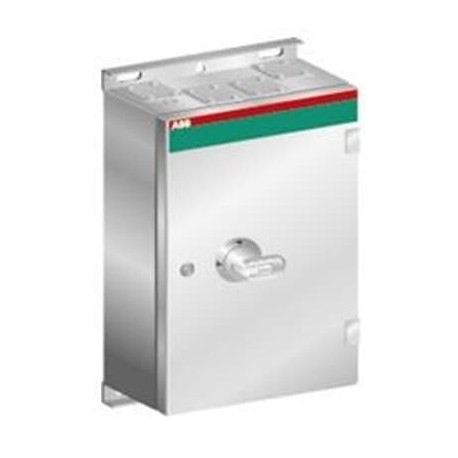

1SCA125726R1001 ABB Info160EVSUR3TZ coffre-fort
1SCA125726R1001
ABB
Info160EVSUR3TZ coffre-fort
OT160EVSUR3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 4ff6b74f-58b9-4f98-9def-eb910f43a8f6 Finland |
| SCIP simplifié | 8f334809-1ac3-45b6-a073-87e63b5e44c7 Germany |
| 25fb92a3-1ef2-462d-b8e2-52d0f6d6ab6e Italy | |
| 041c675b-f8fb-4d18-a632-f7518dd18574 Norway | |
| b6d8a63c-84e9-4a9e-83d9-ec4c8d303e0e Germany | |
| ed7e013b-6d0b-4fef-a4d6-e5763f6cc499 France | |
| 2394f082-7f66-4308-83bf-c7ec3a52e0a1 Sweden | |
| dd402f5b-7a1f-4b06-9a75-4976b715c5f8 Poland | |
| a3531ca4-00da-4240-800d-9bcc3d971639 Greece | |
| ff2a2d0a-6e37-4faf-a56d-ea53ce2f5c08 Estonia | |
| 86caf04f-40ba-410a-93f5-f34db989790c Portugal | |
| 72162800-0aa4-4bf8-9f6e-2f52978783a8 Netherlands | |
| e6e13028-577a-4293-9a3c-bea7054a4ebd Germany | |
| 479c7b87-6180-4be2-9fbe-7353c00c0e02 Belgium | |
| cf0d7e3d-be52-4d54-b7d6-5515db9bd5f5 Denmark | |
| 48f16909-69ce-423c-8ff9-9f57239b6ff6 Croatia | |
| 3e0bde23-5f57-4f3d-ac5f-2accbf8bb667 France | |
| a0f16662-7226-4816-8eca-cf6533f67962 Germany | |
| 7acc97a5-5c09-4e26-80f1-e7a2b7ca0e7b Spain | |
| 9c0c3264-b222-4c19-9d00-358fd4b83d3d Poland | |
| 01bb4788-a6e2-4639-9524-1e98e0c3ff54 Hungary | |
| b73e886a-76df-4bb9-a498-8dd0396c6736 Czech Republic | |
| 2b28307b-1bb8-4476-a64d-cd8f958a16fc Poland | |
| 398afdc1-7c5f-41cf-bd45-6339e24980d6 Germany | |
| 1c79e482-feb8-4987-8e4b-468dafcd2e84 Hungary | |
| 1101cfbd-d729-44d6-ad98-7fe373194f04 Sweden | |
| abf3a118-d222-432b-a630-538ff1195e4b Bulgaria | |
| 1187b710-2dea-4791-8f49-fe64f05ffbe3 Belgium | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340008M0004 |
| Dessins mécaniques | OTRK604023PBL4R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 27.01 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 28.7 kg |
| Code EAN du niveau d’emballage 1 | 6417019557496 |
| Technique | |
| Position d'entrée du câble | Bottom/Bottom |
| Sorties de câbles par côté | Blank / 4xring-flange+ø25.5mm |
| Couleur | Stainless |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 160 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Stainless steel |
| Couleur de la poignée | Acier inoxydable |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 3.2 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 80 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tension nominale de fonctionnement | Circuit principal 750 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 6 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 6 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340002D2703 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Suède) | 3135018 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 750 V |
| Tension de fonctionnement normale (EF001435) | 750 V |
| Courant permanent nominal Iu (EF001389) | 160 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 160 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 80 kW |
| Puissance de commutation à 400 V (EF009166) | 80 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Gris |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
