Les images sont à titre illustratif. Svp, révisez la fiche technique.

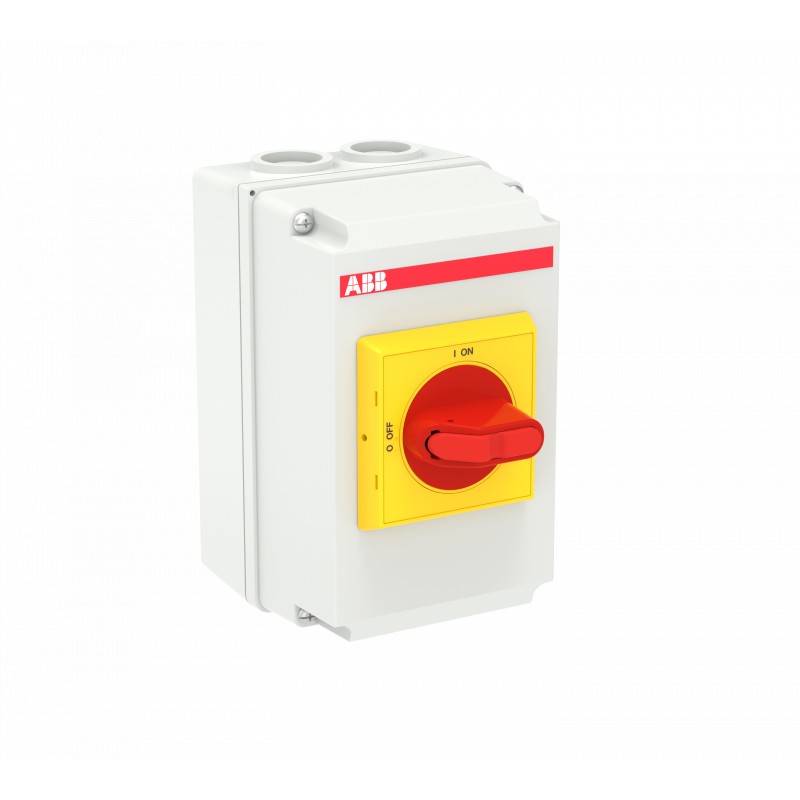

1SCA125150R1001 ABB Sectionneur DC INT. BOXED OTDCP16SA12M
Référence: 1SCA125150R1001
Fabricant: ABB
Description:
Sectionneur DC INT. BOXED OTDCP16SA12M
OTDCP16SA12M Enclosed solar switch
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC301240D0201 |
| Informations RoHS | 1SCC301239D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 95a62d34-6b8f-431f-b674-e6dd3a3a0ab5 Finland |
| SCIP simplifié | 10951463-2910-4262-9497-41357299e7ea Germany |
| 0f957286-95bc-46d5-9e1f-6aef9f027485 Germany | |
| f14ce6fa-6427-44c8-9aef-1c6c013326d9 Germany | |
| f90ad28a-5575-40d6-b6e2-20beccf8648b Bulgaria | |
| 7d466fe9-9826-41a5-90f6-a7ddfd7af865 Sweden | |
| 1a543c89-890b-4805-a8ad-118a68a8cae1 Poland | |
| 85f435df-3f98-4334-a2a9-64bb07719481 Germany | |
| 46518fe9-0076-4a50-a23c-ffe82f702f39 Sweden | |
| 57cead34-3857-4d92-bb0d-1647d176ae34 France | |
| c6412142-52ef-41c2-8b76-be0c18178ca1 Germany | |
| a21a95a4-a8bf-4cb3-a28a-457773a83bae France | |
| 8a6c972b-5f66-4926-81a7-7442d6c7fd0a Greece | |
| 5d8f49f9-c898-4d92-85ee-b097851d6a47 Portugal | |
| cc75e28e-af62-4249-a6f1-443f866ddda5 Italy | |
| a006cd08-4e32-4a03-a635-768dc1047370 Belgium | |
| 1ac797d0-7e8a-4bfc-855e-299d2b15a09b Spain | |
| 4a74e9aa-a71a-4dd6-8261-338e956f470e Hungary | |
| c5984f82-bbcb-4188-bff6-6f98d1d5acb7 Norway | |
| c77d63fc-4707-4a83-90e1-c9aa2fcde3d9 Poland | |
| ad20e44b-7d3d-42ca-aae3-d7b86aba301b Hungary | |
| e987c3a5-b586-43f2-b7d3-6c70aa6bf062 Netherlands | |
| 879df01d-d0d8-4489-a4df-c26ef4a5cf79 Belgium | |
| 995032c9-0044-43e4-99f5-1253658ec7fb Poland | |
| 7f5af4e4-5049-4d36-bee1-8068fa9ea74c Estonia | |
| 57657692-f46e-44ee-904d-6d9f95ae1af3 Czech Republic | |
| 3b36ea2e-635c-4879-b8b7-fafa0a1f469d Croatia | |
| 7d917d53-2cc7-40d3-a19e-18e98d5cd2bb Denmark | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC301321D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340027M0002 |
| Dessins mécaniques | OTDCK159595SM20.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 95 mm |
| Hauteur nette du produit | 150 mm |
| Profondeur/longueur nette du produit | 95 mm |
| Poids net du produit | 0.59 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 142 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 167 mm |
| Hauteur du niveau d’emballage 1 | 108 mm |
| Poids brut du colis niveau 1 | 0.7 kg |
| Code EAN du niveau d’emballage 1 | 6417019554075 |
| Technique | |
| Position d'entrée du câble | Up/Down |
| Sorties de câbles par côté | 2xM20 / 2xM20 |
| Capacité de connexion du circuit principal | Screw Clamp 2.5…16 mm² |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 16 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Selector handle |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 0.15 W |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal DC-21B (Ie) | (1000 V) 16 A |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 0.71 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 0.5 kA |
| Tournevis recommandé | Circuit principal Torx |
| Fonctions spéciales | Solar |
| Normes | IEC 60947-1, -3 |
| Type de terminal | Bornes à vis |
| Couple de serrage | Circuit principal 1.2 … 1.4 N·m |
| Longueur de dénudage des fils | Circuit principal 14 … 11 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | Circuit principal 14 … 11 mm |
| Tournevis recommandé | Circuit principal Torx |
| Couple de serrage | Circuit principal 1.2 … 1.4 N·m |
| Certificats et déclarations | |
| Certificat BV | 1SCC340018D0204 |
| Déclaration de conformité - CE | 1SCC340003D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3601746 |
| Numéro E (Norvège) | 1414582 |
ETIM for 1SCA125150R1001 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique16 A
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
