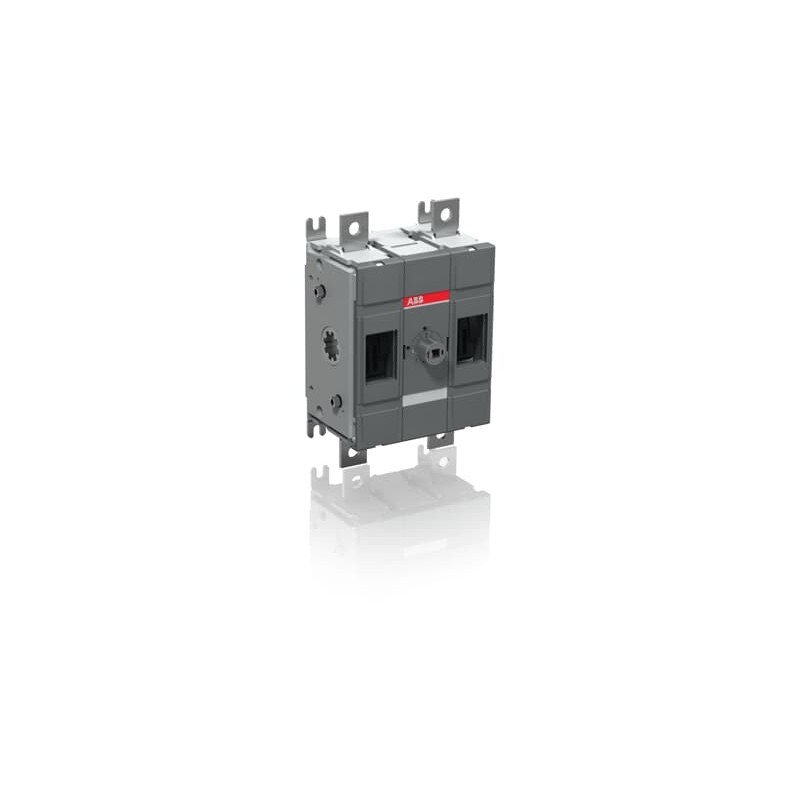

1SCA123767R1001 ABB Interrupteur de déconnexion OTDC200U11 DC
1SCA123767R1001
ABB
Interrupteur de déconnexion OTDC200U11 DC
Interrupteur-sectionneur DC OTDC200U11
OTDC200U11 PV Disconnect Switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC301114M0201 |
| Informations environnementales | NA |
| Déclaration environnementale de produit - DEP | 1SCC301248D0201 |
| Amélioration de l'efficacité énergétique pour les clients | Efficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. - |
| Taux de recyclabilité du produit selon la norme EN45555 | Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 66,5 % |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC301240D0201 |
| Informations RoHS | 1SCC301239D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC301321D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301022C0201 |
| Instructions et manuels | 1SCC301081M0206 |
| Dessins mécaniques | OTDC100_245U11.igs |
| 1SCC307007F0002 | |
| 1SCC307008F0002 | |
| Déclaration environnementale de produit - DEP | 1SCC301248D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Informations environnementales | NA |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Taille du cadre du produit | S1.0 |
| Largeur nette du produit | 115.5 mm |
| 4.5 in | |
| Hauteur nette du produit | 176 mm |
| 6.9 in | |
| Profondeur/longueur nette du produit | 83.5 mm |
| 3.3 in | |
| Poids net du produit | 1.2 kg |
| 2.7 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 96 mm |
| 3.8 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 160 mm |
| 6.3 in | |
| Hauteur du niveau d’emballage 1 | 244 mm |
| 9.6 in | |
| Poids brut du colis niveau 1 | 1.4 kg |
| 3 lb | |
| Code EAN du niveau d’emballage 1 | 6417019545295 |
| Technique | |
| Configuration de la connexion | Single circuit 2a, 2b |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 250 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 250 A |
| Degré de protection | Front IP20 |
| Type de poignée | Handle and shaft not included |
| Type de montage | Base mounting |
| Nombre de circuits | 1 |
| Nombre de pôles | 2P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Couple d'ouverture positif (action d'ouverture directe) | 5 … 8 N·m |
| Perte de puissance | at Rated Operating Conditions per Pole 9.5 W |
| Type de protection | Circuit breaker |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1500 V |
| Courant de fonctionnement nominal DC-21B (Ie) | (1000 V) 250 A |
| Tension nominale de fonctionnement | 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V DC) 10 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | (1000 V DC) 10 kA |
| for 1 s 5 kA | |
| for 0.1 s 10 kA | |
| Diamètre de l'arbre | 6 mm |
| 0.24 in | |
| Fonctions spéciales | No |
| Normes | UL98B and IEC 60947-1, -3 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism Between the Poles |
| 11 (Between the Poles) | |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 19.5 mm |
| 0.77 in | |
| Couple de serrage | Cable Lug 15 … 22 N·m |
| Cable Lug 133 … 195 lbf·in | |
| Utilisation | Photovoltaic |
| Catégorie d'utilisation | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| Technique UL/CSA | |
| Tension de fonctionnement maximale | 1000Vdc, UL 98B |
| Ampérage nominal | 200A,1000Vdc,UL98B |
| Courant nominal de court-circuit (SCCR) | 10 kA |
| 1000 V DC | |
| Couple de serrage | Cable Lug 15 … 22 N·m |
| Cable Lug 133 … 195 lbf·in | |
| Certificats et déclarations | |
| Certificat CCC | CQC2013010302611671 |
| Certificat CSA | CSA Letter_of_Attestation OTDC100-200.pdf |
| Déclaration de conformité - CE | 1SCC301201D2703 |
| Déclaration de conformité - UKCA | 1SCC301313D0201 |
| Certificat DNV GL | 1SCC301231D0201 |
| Certificat UL | UL certificate OTDC100-200.pdf |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC004963 - Switch disconnector (DC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5293 >> Switch disconnector |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
