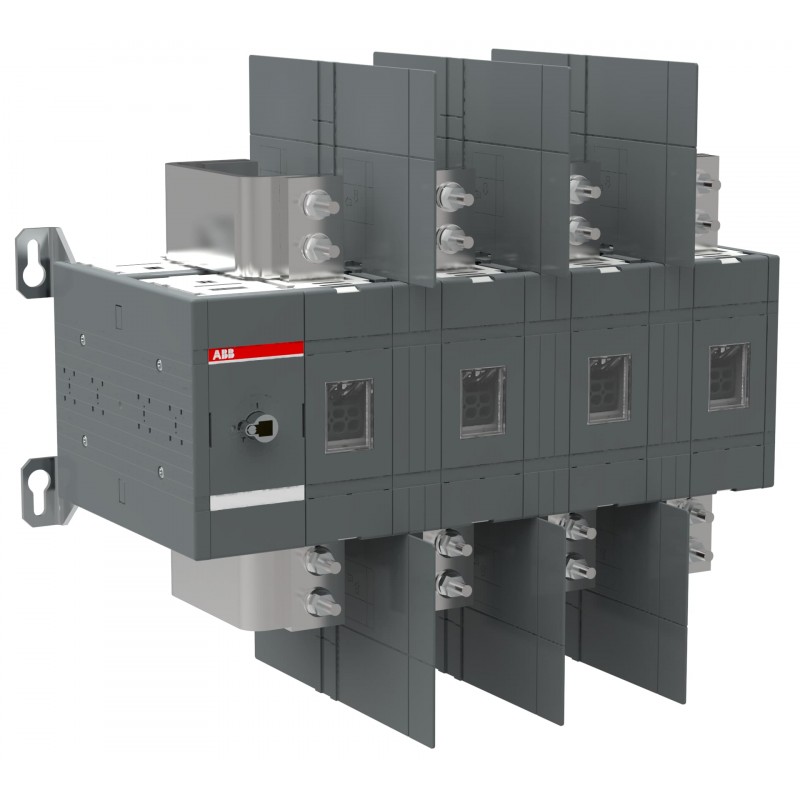

1SCA117316R1001 ABB Déconnectez l’interopérateur OT2000U04
1SCA117316R1001
ABB
Déconnectez l’interopérateur OT2000U04
OT2000U04 SWITCH-DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC301120M0201 |
| Déclaration environnementale de produit - DEP | 1SCC301300D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC301094M0203 |
| Dessins mécaniques | 1SCC307538F0201OT1600-2000U04.igs |
| Environnemental | |
| Degré de protection | Front IP00 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 615 mm |
| Hauteur nette du produit | 546 mm |
| Profondeur/longueur nette du produit | 415 mm |
| Poids net du produit | 68.9 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | 1 pièce |
| Largeur du niveau d’emballage 1 | 420 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 650 mm |
| Hauteur du niveau d’emballage 1 | 620 mm |
| Poids brut du colis niveau 1 | 72.1 kg |
| Code EAN du niveau d’emballage 1 | 6417019493350 |
| Technique | |
| Distance entre les phases | Standard |
| Quatrième pole position | Right Side |
| Type de quatrième pôle | Switched - Simultaneous Function |
| Durabilité mécanique | 2500 |
| Type de montage | Base mounting |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 96 W |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 65 kA |
| Fonctions spéciales | No |
| Normes | UL 98 / CSA C22.2 NO.4 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Type de terminal | Bornes à œillets |
| Couple de serrage | acc. IEC 60947-1 56 N·m |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | 600 V |
| Ampérage nominal | 2000 A |
| Couple de serrage UL/CSA | 500 in·lb |
| Certificats et déclarations | |
| Certificat ATEX | No certification needed |
| Certificat cUL | cULus certificate OT1600-2000 |
| Certificat UL | cULus certificate OT1600-2000 |
| Certificat VDE | No certification needed |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
