ABBCommutateurs manuels1SCA117173R1001 ABB Interrupteur OT1250E12DD

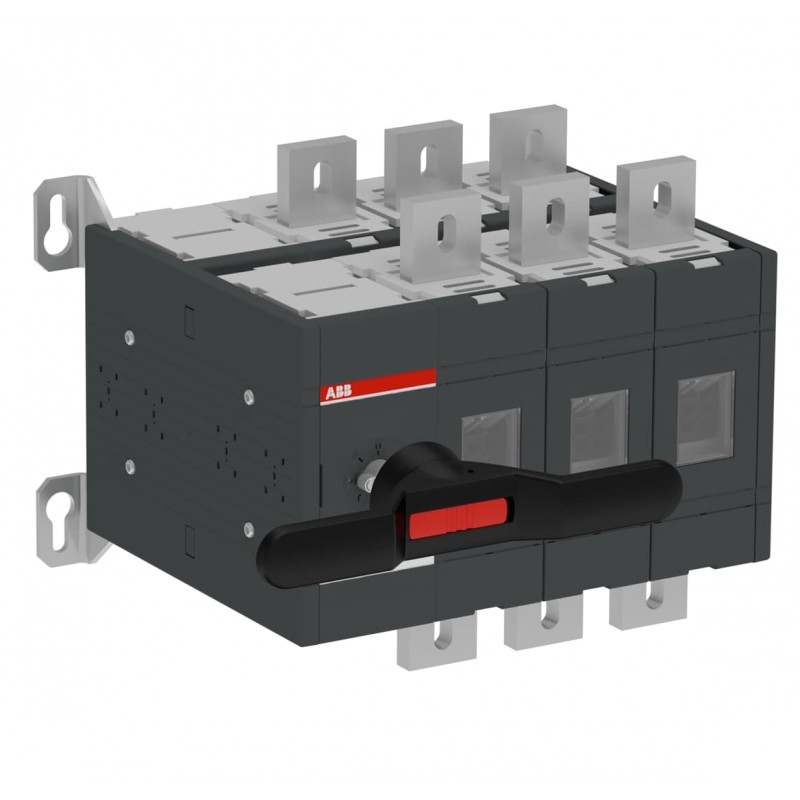

ABB 1SCA117173R1001 1SCA117173R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA117173R1001 ABB Interrupteur OT1250E12DD

Référence: 1SCA117173R1001

Fabricant: ABB

Description:

Interrupteur OT1250E12DD
OT1250E03DDP SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 2.045,66 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301120M0201
Informations environnementales1SCC301233D0201
Déclaration environnementale de produit - DEP1SCC301300D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301075F0204
Environnemental
Degré de protectionFront IP00
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit400 mm
Hauteur nette du produit372 mm
Profondeur/longueur nette du produit309 mm
Poids net du produit34.1 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 11 pièce
Largeur du niveau d’emballage 1480 mm
Profondeur/Longueur du niveau d’emballage 1580 mm
Hauteur du niveau d’emballage 1420 mm
Poids brut du colis niveau 136.3 kg
Code EAN du niveau d’emballage 16417019491912
Technique
Courant thermique conventionnel (Ithe)Fully Enclosed 1250 A
Couleur de la poignéeNoir
Durabilité mécanique6000
Nombre de pôles6P
Perte de puissanceat Rated Operating Conditions per Pole 29 W
Courant de court-circuit conditionnel nominal (Inc)(1250 A fuse, 415 V) 80 kA
(1250 A fuse, 500 V) 100 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(690 V) 1250 A
(690 V) 380415V;1250 A
(690 V) 500V;1250 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 1250 A
(500 V) 1250 A
(690 V) 1250 A
Puissance nominale de fonctionnement AC-23A (Pe)(400 ... 415 V) 710 kW
(500 V) 900 kW
(690 V) 1200 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 110 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 50 kA
NormesIEC 60947-3
Type de terminalBornes à œillets
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Certificats et déclarations
Certificat A2L – IEC1SCC301338D0201
Déclaration de conformité - CE1SCC301155D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
