ABBCommutateurs manuels1SCA107465R1001 ABB OT200U03DP sectionneur

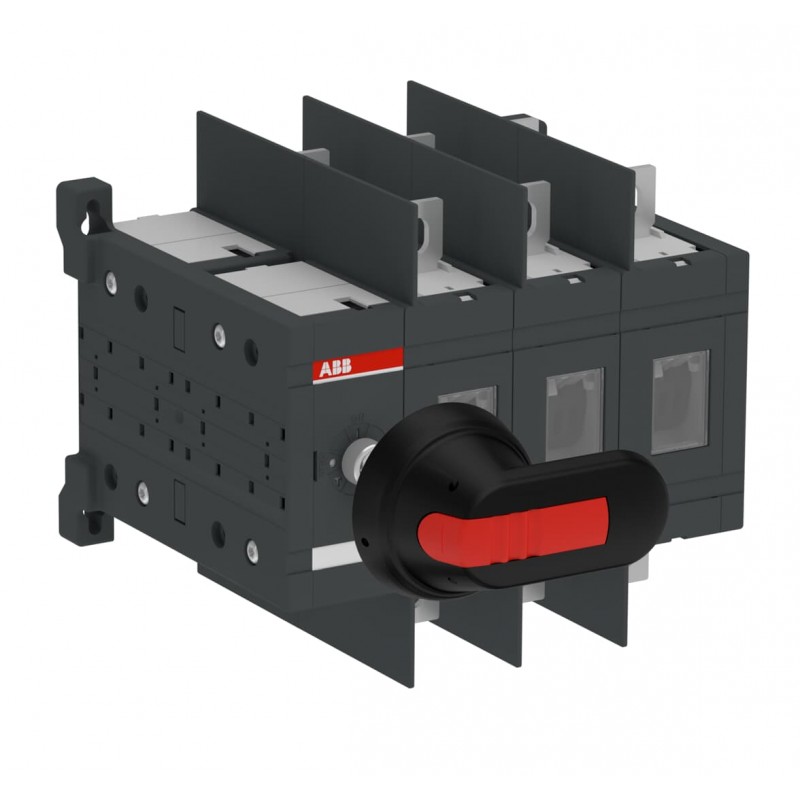

ABB 1SCA107465R1001 1SCA107465R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA107465R1001 ABB OT200U03DP sectionneur

Référence: 1SCA107465R1001

Fabricant: ABB

Description:

OT200U03DP sectionneur
OT200U03DP SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 358,06 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301117M0201
Informations environnementales1SCC301265D0201
Déclaration environnementale de produit - DEP1SCC301282D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301075F0204
Déclaration environnementale de produit - DEP1SCC301282D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301265D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit194 mm
Hauteur nette du produit170 mm
Profondeur/longueur nette du produit159.5 mm
Poids net du produit3.4 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1186 mm
Profondeur/Longueur du niveau d’emballage 1300 mm
Hauteur du niveau d’emballage 1185 mm
Poids brut du colis niveau 13.7 kg
Code EAN du niveau d’emballage 16417019409559
Technique
Courant thermique conventionnel (Ithe)Fully Enclosed 200 A
Degré de protectionFront IP00
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Nombre de pôles6P
Degré de pollution3
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
NormesIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Type de terminalBornes à œillets
Couple de serrageacc. IEC 60947-1 22.6 N·m
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA600 V
Ampérage nominal200 A
Couple de serrageacc. IEC 60947-1 22.6 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC301131D2705
Certificat ULcULus certificate OT200-400
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
