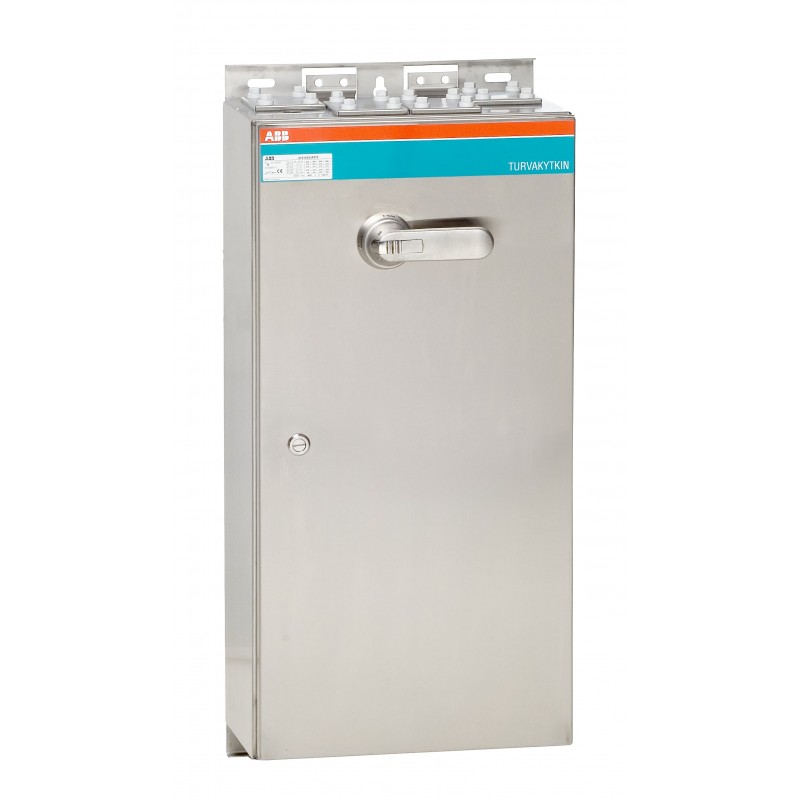

1SCA102317R1001 ABB Sectionneur en boîte OT315ESUR3TZ
1SCA102317R1001
ABB
Sectionneur en boîte OT315ESUR3TZ
OT315ESUR3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c9a1f431-d6c1-4906-9013-1c0244d54e3c Finland |
| SCIP simplifié | 16ab1b76-52de-4ece-aa50-331f2d7188ba Germany |
| 822f5b2b-1623-411d-a157-6d5e78873009 Bulgaria | |
| 366ff378-d3b2-49c4-bfed-30617a5ec328 Sweden | |
| f3dc332b-c490-43c2-9dd8-01cd43612c0d Czech Republic | |
| 50673e8f-8008-4ad9-a3b9-6e64653768c2 Germany | |
| cbc86632-bddd-4888-94de-7bad9e806123 Norway | |
| 8da7b5ed-ae42-4d5c-a8be-76e24cac3f93 Spain | |
| 70751579-aec0-47b4-827b-ca99a4b7f6b0 Belgium | |
| 9259313c-e798-4e23-990c-7de942185dd7 Hungary | |
| f40b1c11-69fc-44d2-bc34-8ad9a018be11 Estonia | |
| eb6419b6-a1cf-44bb-8cb8-5663c6f43518 Hungary | |
| 655867e1-038d-4d98-b85c-a5e5905e8053 Portugal | |
| 4a01d1e0-e097-4274-bbd3-4f042dbfcc38 Greece | |
| 9f13c368-1c49-4311-8804-7ee7c8f6d0ab France | |
| 1f53b70d-dcdb-4f78-ba88-d73255ff77b1 Denmark | |
| 385e8976-1d48-4383-aa4e-811367fc2333 Croatia | |
| 9305679a-3203-45c3-9d44-f538f53e1c94 Italy | |
| 2d4b1187-faea-4907-b98e-0c78cdd951c6 Germany | |
| c12e0aa2-4ef7-4f12-9c20-d54ac7e42c9c Germany | |
| ebbfd66c-d7a3-4f12-85b0-695cbd664d4f Belgium | |
| b512ac3c-8e93-475d-a57f-1eb76cfdefef Sweden | |
| e938ac3a-4dcf-462d-8890-0d607f1fea90 Germany | |
| 72fc0372-4eec-4c44-b2cf-e054390c81fa Poland | |
| f3dc332b-c490-43c2-9dd8-01cd43612c0d Czech Republic | |
| a2d75bf6-3901-46a4-81aa-8c537ef5fc12 Netherlands | |
| 05d79b54-d91d-4605-9bef-868500079a4a Poland | |
| 50673e8f-8008-4ad9-a3b9-6e64653768c2 Germany | |
| 9305679a-3203-45c3-9d44-f538f53e1c94 Italy | |
| 4a01d1e0-e097-4274-bbd3-4f042dbfcc38 Greece | |
| 05d79b54-d91d-4605-9bef-868500079a4a Poland | |
| 655867e1-038d-4d98-b85c-a5e5905e8053 Portugal | |
| f40b1c11-69fc-44d2-bc34-8ad9a018be11 Estonia | |
| 2d4b1187-faea-4907-b98e-0c78cdd951c6 Germany | |
| eb6419b6-a1cf-44bb-8cb8-5663c6f43518 Hungary | |
| a2d75bf6-3901-46a4-81aa-8c537ef5fc12 Netherlands | |
| 0704994a-1583-4a5e-869e-f2b640bda887 Poland | |
| ebbfd66c-d7a3-4f12-85b0-695cbd664d4f Belgium | |
| 44bc0569-213a-4a94-8217-58abff50c5ea France | |
| 366ff378-d3b2-49c4-bfed-30617a5ec328 Sweden | |
| 822f5b2b-1623-411d-a157-6d5e78873009 Bulgaria | |
| 72fc0372-4eec-4c44-b2cf-e054390c81fa Poland | |
| 44bc0569-213a-4a94-8217-58abff50c5ea France | |
| 0704994a-1583-4a5e-869e-f2b640bda887 Poland | |
| cbc86632-bddd-4888-94de-7bad9e806123 Norway | |
| b512ac3c-8e93-475d-a57f-1eb76cfdefef Sweden | |
| 1f53b70d-dcdb-4f78-ba88-d73255ff77b1 Denmark | |
| c12e0aa2-4ef7-4f12-9c20-d54ac7e42c9c Germany | |
| 9259313c-e798-4e23-990c-7de942185dd7 Hungary | |
| 9f13c368-1c49-4311-8804-7ee7c8f6d0ab France | |
| 8da7b5ed-ae42-4d5c-a8be-76e24cac3f93 Spain | |
| 70751579-aec0-47b4-827b-ca99a4b7f6b0 Belgium | |
| e938ac3a-4dcf-462d-8890-0d607f1fea90 Germany | |
| 385e8976-1d48-4383-aa4e-811367fc2333 Croatia | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340008M0004 |
| Dessins mécaniques | OTRK804023PBL4R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 800 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 32.75 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 910 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 34.9 kg |
| Code EAN du niveau d’emballage 1 | 6417019371061 |
| Technique | |
| Position d'entrée du câble | Bottom/Bottom |
| Sorties de câbles par côté | Blank / 4xring-flange+ø25.5mm |
| Couleur | Stainless |
| Capacité de connexion du circuit principal | Hole Diameter 10 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 315 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Stainless steel |
| Couleur de la poignée | Acier inoxydable |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 61.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 160 kW |
| (500 V) 200 kW | |
| (690 V) 250 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 65 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 15 kA |
| Tournevis recommandé | Circuit principal M10 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 44 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M10 |
| Couple de serrage | Circuit principal 44 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642117 |
| Numéro E (Suède) | 3135035 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 315 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 315 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 15 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 160 kW |
| Puissance de commutation à 400 V (EF009166) | 160 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Gris |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
