Les images sont à titre illustratif. Svp, révisez la fiche technique.

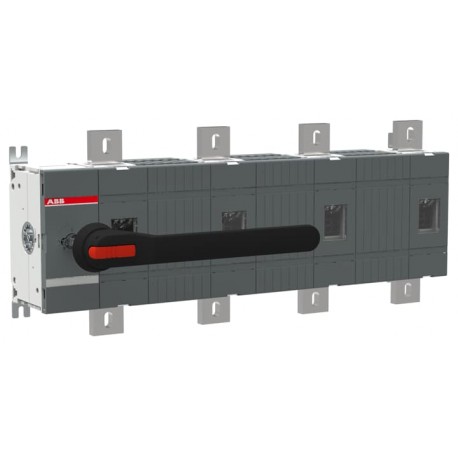

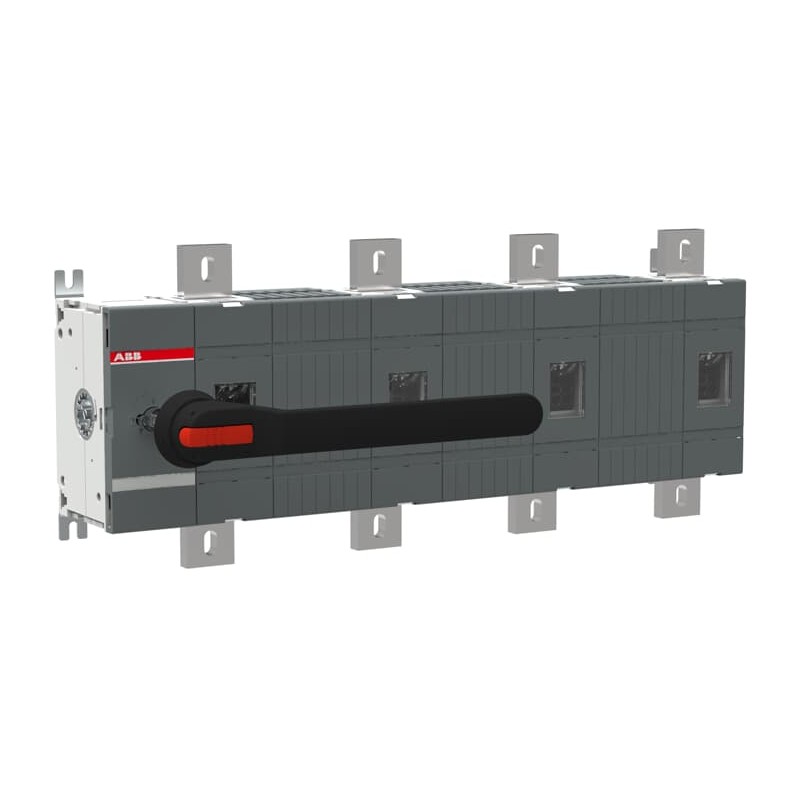

1SCA100764R1001 ABB Interrupteur sectionneur OT1250E04W8P
Référence: 1SCA100764R1001
Fabricant: ABB
Description:
Interrupteur sectionneur OT1250E04W8P
OT1250E04W8P SWITCH-DISCONNECTOR
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC301120M0201 |
| Informations environnementales | 1SCC301233D0201 |
| Déclaration environnementale de produit - DEP | 1SCC301300D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC301047M0213 |
| Dessins mécaniques | 1SCC301929F0001 |
| 1SCC301928F0001 | |
| OT1250E04W8.igs | |
| Déclaration environnementale de produit - DEP | 1SCC301300D0201 |
| Environnemental | |
| Degré de protection | Front IP00 |
| Informations environnementales | 1SCC301233D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 544.5 mm |
| Hauteur nette du produit | 306 mm |
| Profondeur/longueur nette du produit | 145.5 mm |
| Poids net du produit | 25.6 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 400 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 748 mm |
| Hauteur du niveau d’emballage 1 | 170 mm |
| Poids brut du colis niveau 1 | 27 kg |
| Code EAN du niveau d’emballage 1 | 6417019357614 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 1250 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 1250 A |
| Degré de protection | Front IP00 |
| Distance entre les phases | Phase distance 185 mm |
| Quatrième pole position | Right Side |
| Type de quatrième pôle | Switched - Simultaneous Function |
| Couleur de la poignée | Noir |
| Type de poignée | Handle and shaft included |
| Durabilité mécanique | 6000 |
| Type de montage | Base mounting |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 29 W |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 1250 A |
| (500 V) 1250 A | |
| (690 V) 1250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (400 ... 415 V) 710 kW |
| (500 V) 900 kW | |
| (690 V) 1200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V) 92 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 50 kA |
| Fonctions spéciales | Wide phase distance 185 |
| Normes | IEC 60947-3 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Type de terminal | Bornes à œillets |
| Couple de serrage | acc. IEC 60947-1 50 … 75 N·m |
| Technique UL/CSA | |
| Couple de serrage | acc. IEC 60947-1 50 … 75 N·m |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC301338D0201 |
| Déclaration de conformité - CE | 1SCC301155D2704 |
| Certificat DNV GL | 1SCC301184D0203 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
ETIM for 1SCA100764R1001 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique1250 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique1250 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique1250 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique50 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique710 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique710 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
