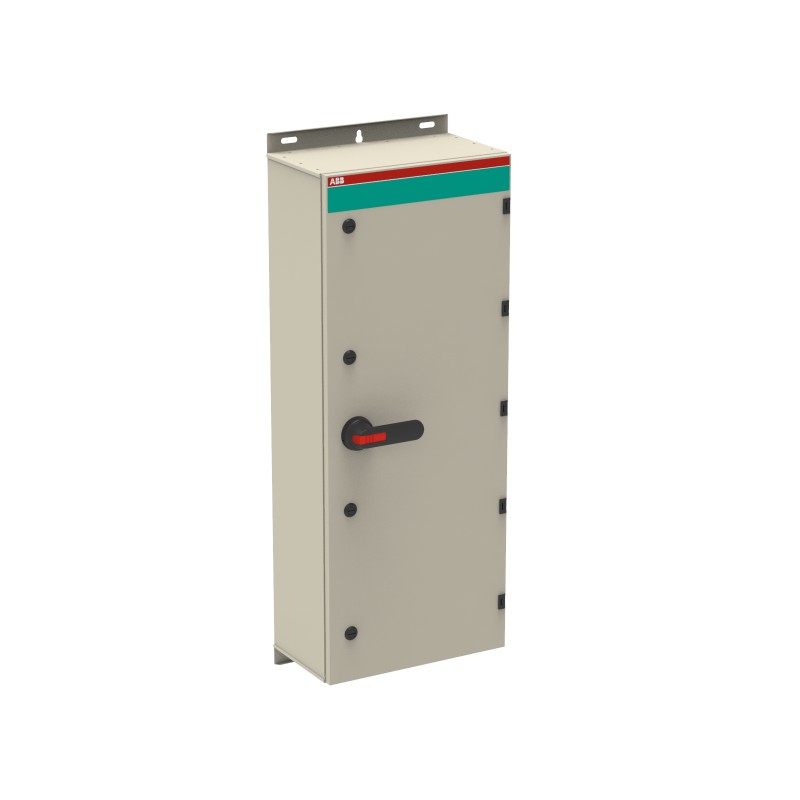

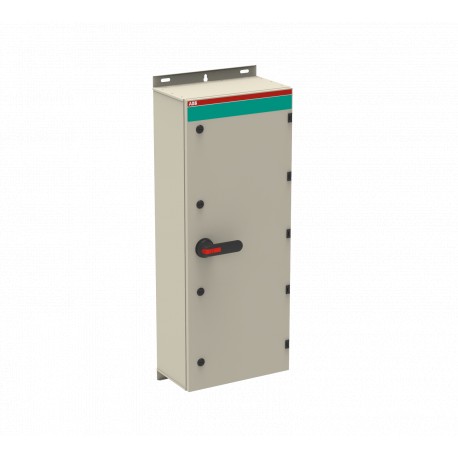

1SCA022830R4570 ABB Sectionneur int. en boîte OT800KLUU4BZ
1SCA022830R4570
ABB
Sectionneur int. en boîte OT800KLUU4BZ
OT800KLUU4BZ Encl. Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c674d30a-5f33-4346-90a4-bd4109b61c36 Finland |
| SCIP simplifié | ff30522a-e4f3-4440-8a24-d968f3861f70 Italy |
| bb072ddf-07a0-4de1-8eb4-c7546207f84b Poland | |
| 6cb222ba-adb2-42c9-b3c0-f4ca2783145f Germany | |
| 125818e3-8a12-4990-b72e-60ca74cf8053 Belgium | |
| b41e31e7-1a28-463b-82e1-a3df05e08831 Norway | |
| 3b126737-8435-468e-a0c2-65c50126ffef Denmark | |
| 28d656fe-16ac-48f2-8931-3dce7af6b2d5 Germany | |
| 38b9b1fe-9b44-4838-86ea-cd7d6646ca77 Croatia | |
| e8bdd492-3e7c-46b4-a5b7-350c1355a78c Germany | |
| da14bb15-5d22-4261-853e-d98c4e5cc590 Belgium | |
| b3bc0171-2c1e-40bb-9aab-9cd6171712c6 Spain | |
| c929ceb9-b9cf-414d-bb05-6bad708fc065 Hungary | |
| 0d16f4b1-5f17-44aa-979c-67570e377e96 France | |
| cd69f208-75bb-453d-b123-b822e7fe4a74 Germany | |
| 85c44dbe-4fb6-462a-9b56-1e5329fd8a43 Germany | |
| 0d6085f8-3127-4944-a7f7-a877725fac73 Sweden | |
| 1ef4e41e-1b52-476f-b9ac-64e150303217 France | |
| ad52f4e8-fc1d-4f55-873d-6bd24e460542 Poland | |
| d98d4af3-6ee1-4791-b275-fc21851a8225 Sweden | |
| f1481cac-d137-4ebd-805c-8d9206652c2c Bulgaria | |
| d291c213-304e-4c2a-974e-2368ea1009c1 Greece | |
| 67a6547d-e309-4128-aff9-a0cb6a4c4052 Hungary | |
| 2f93bde6-2dd4-4cdd-b8f7-2220406c2791 Portugal | |
| 0c701f62-a9fd-4ff3-bd1e-cf7e7e06052b Netherlands | |
| 783474e9-78a3-4c80-a8ef-49ea36ea3796 Estonia | |
| c6c88fc2-177c-4af0-b140-0e3d04ecf70c Czech Republic | |
| a9a3eebf-c75f-496d-ac1c-0af5082e4774 Poland | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM104023PBL.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 1000 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 28.85 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 1110 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 31.3 kg |
| Code EAN du niveau d’emballage 1 | 6417019287317 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | Blank /Blank |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 720 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | Switchable Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 4P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 40 W |
| Courant de court-circuit conditionnel nominal (Inc) | 90 kA |
| Tension nominale de tenue aux impulsions (Uimp) | 20 kV |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 720 A |
| (690 V) 720 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 720 A |
| (500 V) 720 A | |
| (690 V) 720 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 400 kW |
| (500 V) 500 kW | |
| (690 V) 710 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 80 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 20 kA |
| Tournevis recommandé | Circuit principal M12 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 75 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M12 |
| Couple de serrage | Circuit principal 75 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340029D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
