ABBCommutateurs manuels1SCA022809R9200 ABB Interrupteur sectionneur OT400E12WP

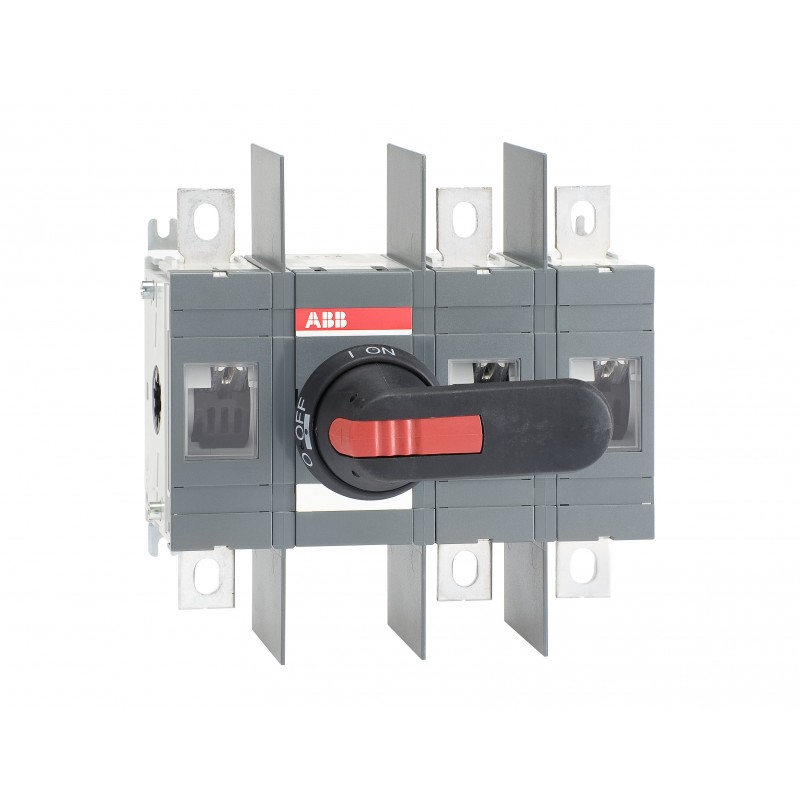

ABB 1SCA022809R9200 1SCA022809R9200 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022809R9200 ABB Interrupteur sectionneur OT400E12WP

Référence: 1SCA022809R9200

Fabricant: ABB

Description:

Interrupteur sectionneur OT400E12WP
OT400E12WP SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 282,73 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301118M0201
Informations environnementales1SCC301266D0201
Déclaration environnementale de produit - DEP1SCC301283D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301035M0019
Déclaration environnementale de produit - DEP1SCC301283D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301266D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit226 mm
Hauteur nette du produit220 mm
Profondeur/longueur nette du produit107 mm
Poids net du produit3.38 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1250 mm
Profondeur/Longueur du niveau d’emballage 1170 mm
Hauteur du niveau d’emballage 1290 mm
Poids brut du colis niveau 13.66 kg
Code EAN du niveau d’emballage 16417019272528
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 400 A
Courant thermique conventionnel (Ithe)Fully Enclosed 400 A
Degré de protectionFront IP00
Distance entre les phasesWide phase distance
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique16000
Type de montageBase mounting
Nombre de pôles3P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 10 W
Courant de court-circuit conditionnel nominal (Inc)(500 A fuse, 500 V) 100 kA
(500 A fuse, 690 V) 80 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 132 kW
(400 ... 415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 65 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 15 kA
Fonctions spécialesWide phase distance
NormesIEC 60947-3
Mécanisme de fonctionnement des interrupteursMechanism Between the Poles
12 (Between the Poles)
Type de terminalBornes à œillets
Largeur du terminal25 mm
Couple de serrageacc. IEC 60947-1 30 … 44 N·m
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 30 … 44 N·m
Certificats et déclarations
Certificat A2L – IEC1SCC301337D0201
Certificat ATEXNo certification needed
Certificat BV1SCC301103D0201
Déclaration de conformité - CE1SCC301135D2704
Certificat DNV GL1SCC301174D0204
Certificat GL1SCC301139D0201
Certificat LR1SCC301144D0201
Certificat ULNo certification needed
Certificat VDENo certification needed
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3660830

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
