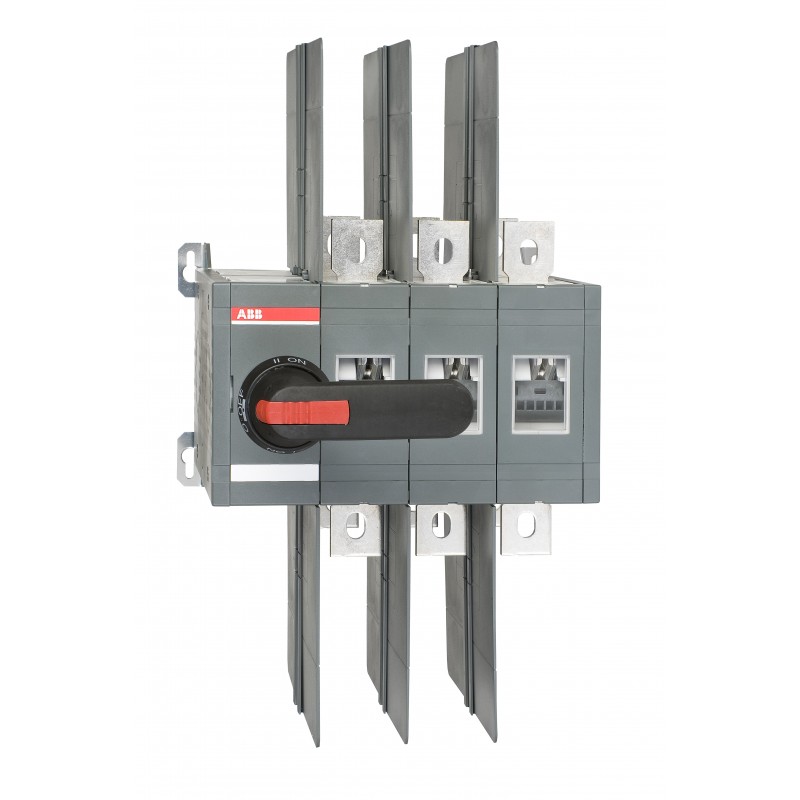

1SCA022785R5320 ABB OT600U03CP interrupteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022785R5320 ABB OT600U03CP interrupteur

1SCA022785R5320

ABB

OT600U03CP interrupteur

OT600U03CP CHANGE-OVER SWITCH

Plus de détails


Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ABB EcoSolutions
Informations environnementales1SCC303050D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Téléchargements populaires
Fiche technique, Informations techniques1SCC303003C0201
Instructions et manuels1SCC303008M0208
Environnemental
Degré de protectionFront IP20
Informations environnementales1SCC303050D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit311 mm
12.24 in
Hauteur nette du produit250 mm
9.84 in
Profondeur/longueur nette du produit280 mm
11.02 in
Poids net du produit17.9 kg
39.46 lb
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 box
Largeur du niveau d’emballage 1310 mm
12.2 in
Profondeur/Longueur du niveau d’emballage 1560 mm
22.05 in
Hauteur du niveau d’emballage 1330 mm
12.99 in
Poids brut du colis niveau 117.9 kg
39.46 lb
Code EAN du niveau d’emballage 16417019255903
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 800 A
Degré de protectionFront IP20
Distance entre les phasesStandard
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique5000 cycle
Type de montageBase mounting
Nombre de pôles3P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out, Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 40 W
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Courant de fonctionnement nominal AC-31B (Ie)(380 ... 415 V) 800 A
Courant de fonctionnement nominal AC-33B (Ie)(380 ... 415 V) 800 A
Tension nominale de fonctionnementCircuit principal 1000 V
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 20 kiloampere rms
NormesUL 98 / IEC60947-6-1
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
03 (Left Side)
Type de terminalBornes à vis
Couple de serrageacc. IEC 60947-1 50 ... 75 N·m
Type de transitionOpen
Technique UL/CSA
Puissance nominale UL/CSA(acc. to UL 240 V) 200 Hp
(acc. to UL 480 V) 450 Hp
(acc. to UL 600 V) 500 Hp
Couple de serrageacc. IEC 60947-1 50 ... 75 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC303008D2703
Certificat DNV1SCC303138D0201
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Code de catégorie granulaire IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
