ABBCommutateurs manuels1SCA022771R6210 ABB Commutateur OT200U04CP

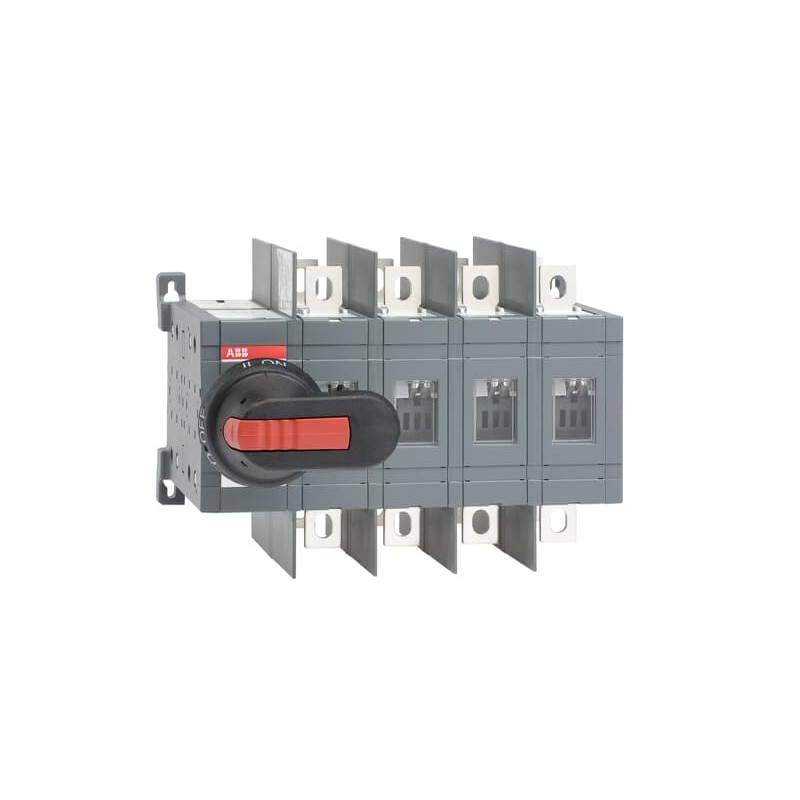

ABB 1SCA022771R6210 1SCA022771R6210 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

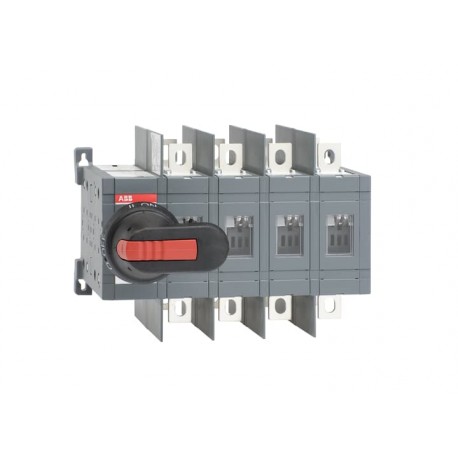

1SCA022771R6210 ABB Commutateur OT200U04CP

Référence: 1SCA022771R6210

Fabricant: ABB

Description:

Commutateur OT200U04CP
COMMUTATEUR OT200U04CP

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 549,51 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

  • Type de produit étendu :
    OT200U04CP
  • ID produit:
    1SCA022771R6210
  • Ean:
    6417019251806
  • Description du catalogue:
    COMMUTATEUR OT200U04CP
  • Longue description:
    Les commutateurs de changement incluent une poignée noire IP65
    voir le tableau ci-dessous, Nema type 1, 3R, 12, un arbre et un jeu de boulons pour la connexion par câble et un ensemble de séparateurs de phase.

Valeur circulaire

classement

  • Quantité minimale de commande :
    1 pièce
  • Numéro de tarif douanier:
    85365080
  • Pays d’origine:
    Finlande (FI)

Téléchargements populaires

taille

  • Largeur nette du produit :
    237mm
  • Hauteur nette du produit :
    150mm
  • Profondeur nette du produit / Longueur:
    160mm
  • Poids net du produit :
    4.18Kg
    9,22 lb

technique

  • Courant opérationnel nominal AC-21A (Ie):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Courant opérationnel nominal AC-22A (Ie):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Courant opérationnel nominal AC-23A (Ie):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Courant opérationnel nominal AC-31B (Ie):
    (380 ... 415 V) 250 A
  • Courant opérationnel nominal AC-33B (Ie):
    (380 ... 415 V) 250 A
  • Courant thermique à air libre conventionnel (Iième):
    q = 40 °C 250 A
  • Puissance de résister à l’impulsion nominale (Ulutin):
    12 kV
  • Tension d’isolation nominale (UJe):
    1000 V
  • Tension opérationnelle nominale :
    1000 V
  • Courant nominal de courte durée de résistance basse tension (ICw):
    pour 1 s 8 kiloampère rms
  • Degré de pollution:
    3
  • Couleur de la poignée:
    noir
  • Type de poignée:
    Poignée et arbre inclus
  • Quatrième pole position :
    Côté droit
  • Type de quatrième pôle:
    Commuté - Fonction simultanée
  • Mécanisme de fonctionnement des commutateurs:
    Mécanisme à l’extrémité du commutateur
    04 (côté gauche)
  • Distance entre les phases :
    Standard
  • Position des terminaux de ligne:
    Top In - Bottom Out, Bottom In - Top Out
  • Mode de fonctionnement:
    Avant actionné
  • Normes:
    UL 98 / IEC60947-3
  • Type de montage:
    Montage de base
  • Nombre de Polonais:
    4
  • Degré de protection :
    IP20 avant
  • Durabilité mécanique :
    Cycle 8000
  • Type de transition :
    ouvrir

UL/CSA technique

  • Indice d’ampère:
    200 A
  • Puissance Rating UL/CSA:
    (selon UL 240 V) 75 Ch
    (selon UL 480 V) 150 Ch
    (selon UL 600 V) 200 CV

environnemental

  • Statut RoHS:
    Suite à la directive européenne 2011/65/UE et à l’amendement 2015/863 22 juillet 2019
  • Informations environnementales:
    1SCC303050D0201

Certificats et déclarations (numéro de document)

Informations sur les conteneurs

  • Paquet niveau 1 Unités:
    1 pièce
  • Largeur du paquet niveau 1 :
    186 mm
    7,32 po
  • Package Niveau 1 Profondeur / Longueur:
    300 mm
    11.81 en
  • Package Niveau 1 Hauteur:
    185 mm
    7,28 po
  • Forfait Niveau 1 Poids brut:
    4,45 kg
    9,81 lbs
  • Forfait Niveau 1 EAN:
    6417019251806

Classifications

  • Code de classification des objets :
    Q
  • ETIM 5:
    EC000216 - Sectionneur de commutateur
  • ETIM 6:
    EC000216 - Sectionneur de commutateur
  • ETIM 7:
    EC000216 - Sectionneur de commutateur
  • ETIM 8:
    EC000216 - Sectionneur de commutateur
  • UNSPSC:
    39122233
  • Classe électronique:
    V11.1 : 27371403
  • Catégorie WEEE:
    5. Petit équipement (pas de dimension externe supérieure à 50 cm)

ETIM for 1SCA022771R6210 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique enfichable pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
