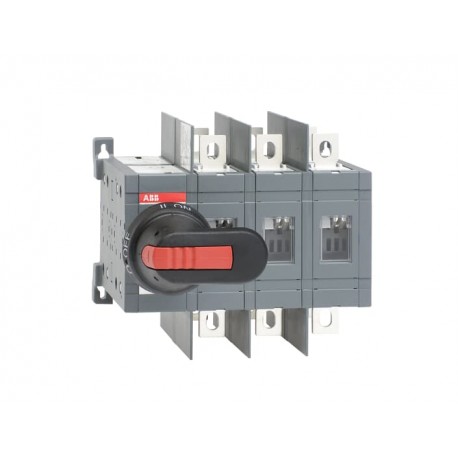

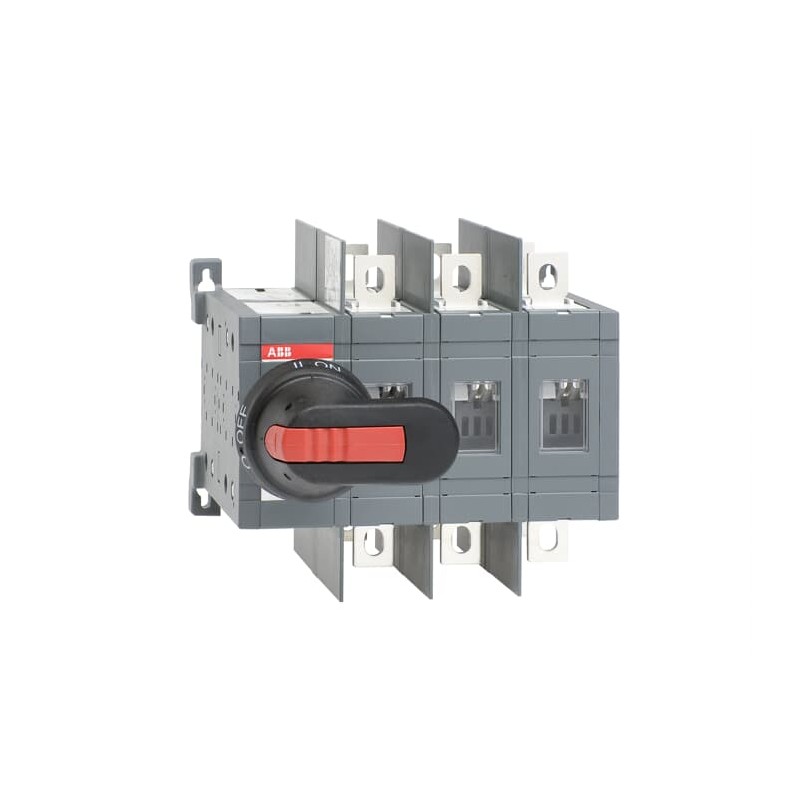

1SCA022771R5910 ABB Interrupteur sectionneur OT200U03CP
Référence: 1SCA022771R5910
Fabricant: ABB
Description:
Interrupteur sectionneur OT200U03CP
OT200U03CP CHANGE-OVER SWITCH
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
EN SAVOIR PLUS
| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC303050M0201 |
| Informations environnementales | 1SCC303050D0201 |
| Déclaration environnementale de produit - DEP | 1SCC303082D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d7d08b2e-196e-4a48-a5fe-589f2726e1c0 Finland |
| SCIP simplifié | cb58f1d7-1344-4948-9869-71a9b85ab3a2 Germany |
| a14a0b8e-d2fa-4ed0-873b-b8c08fe5c2a0 Spain | |
| 51f59be5-c060-4d28-af07-27ea485ba036 Netherlands | |
| af6ee29a-5846-45e7-a095-f34ce7e651ce Estonia | |
| c9743e3a-ac17-4c16-98ec-0bd8d45cbd3a Hungary | |
| 009cf714-1503-4e55-8fa8-1b30fe50dfe6 France | |
| c9023803-6d7c-449c-802f-4924889da437 Poland | |
| d9cabbf2-99fa-473c-8b0e-ae1c394a3f66 Poland | |
| 14ec72cd-2128-4f73-ad93-84dcbff862a5 Sweden | |
| 0266809e-3278-488e-b424-4eae8cb5c3cd Portugal | |
| b7cf036e-ef1c-422b-af34-8cae4548169d Bulgaria | |
| 8794478d-160c-4b06-a8ee-aa7f93d5c831 Czech Republic | |
| b18b0d93-d991-43b2-b6dd-173a2ea3a138 Croatia | |
| 46eeae79-92a9-42b8-9109-c86081848d26 Germany | |
| 4934d5ed-a288-4ad0-aa38-7583e264a362 Denmark | |
| b9682cd3-1feb-41d8-87fc-64f3f98ea3b1 Germany | |
| c854b53c-755a-4c0a-b64f-50ca6438395d Italy | |
| b26841a7-62fe-434b-93ae-d778f75fc00d Belgium | |
| cef27fed-6435-44c9-a15e-b3a843ae360e Germany | |
| cadd0ea9-df0c-4150-975c-130c46b0e603 Sweden | |
| 52f4fb22-780e-464d-ace4-d2c57e3e29ef France | |
| 3e19d7b7-7b79-43c7-9ec4-33c346d0f65a Germany | |
| 99face1a-b186-4b90-91f5-81b695d1d6d3 Hungary | |
| 773127c8-def7-458e-9aa5-e0eaa0457bc2 Greece | |
| e6dbe489-51ca-48b6-8c4d-556fd205b36a Poland | |
| d9bc31d8-23ce-4439-9b8a-e5e89b59c3e7 Norway | |
| f685c5d9-5d7e-41e1-9e23-df3fa7a620d1 Belgium | |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC303003C0201 |
| Instructions et manuels | 1SCC303008M0208 |
| Déclaration environnementale de produit - DEP | 1SCC303082D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Informations environnementales | 1SCC303050D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 194 mm |
| 7.64 in | |
| Hauteur nette du produit | 150 mm |
| 5.91 in | |
| Profondeur/longueur nette du produit | 160 mm |
| 6.3 in | |
| Poids net du produit | 2.9 kg |
| 6.39 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 box |
| Largeur du niveau d’emballage 1 | 183 mm |
| 7.2 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 260 mm |
| 10.24 in | |
| Hauteur du niveau d’emballage 1 | 185 mm |
| 7.28 in | |
| Poids brut du colis niveau 1 | 3.5 kg |
| 7.72 lb | |
| Code EAN du niveau d’emballage 1 | 6417019251783 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 250 A |
| Degré de protection | Front IP20 |
| Distance entre les phases | Standard |
| Couleur de la poignée | Noir |
| Type de poignée | Handle and shaft included |
| Durabilité mécanique | 8000 cycle |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Operating Conditions per Pole 4 W |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-31B (Ie) | (380 ... 415 V) 250 A |
| Courant de fonctionnement nominal AC-33B (Ie) | (380 ... 415 V) 250 A |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kiloampere rms |
| Normes | UL 98 / IEC60947-6-1 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Type de terminal | Bornes à vis |
| Largeur du terminal | 20 mm |
| Couple de serrage | acc. IEC 60947-1 15 ... 22 N·m |
| Type de transition | Open |
| Technique UL/CSA | |
| Puissance nominale UL/CSA | (acc. to UL 240 V) 75 Hp |
| (acc. to UL 480 V) 150 Hp | |
| (acc. to UL 600 V) 200 Hp | |
| Couple de serrage | acc. IEC 60947-1 15 ... 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC303001D2704 |
| Certificat DNV | 1SCC303138D0201 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
ETIM for 1SCA022771R5910 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueTechnique enfichable pour appareil encastré
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
