ABBCommutateurs manuels1SCA022745R0180 ABB Interrupteur sectionneur OT250E22WP

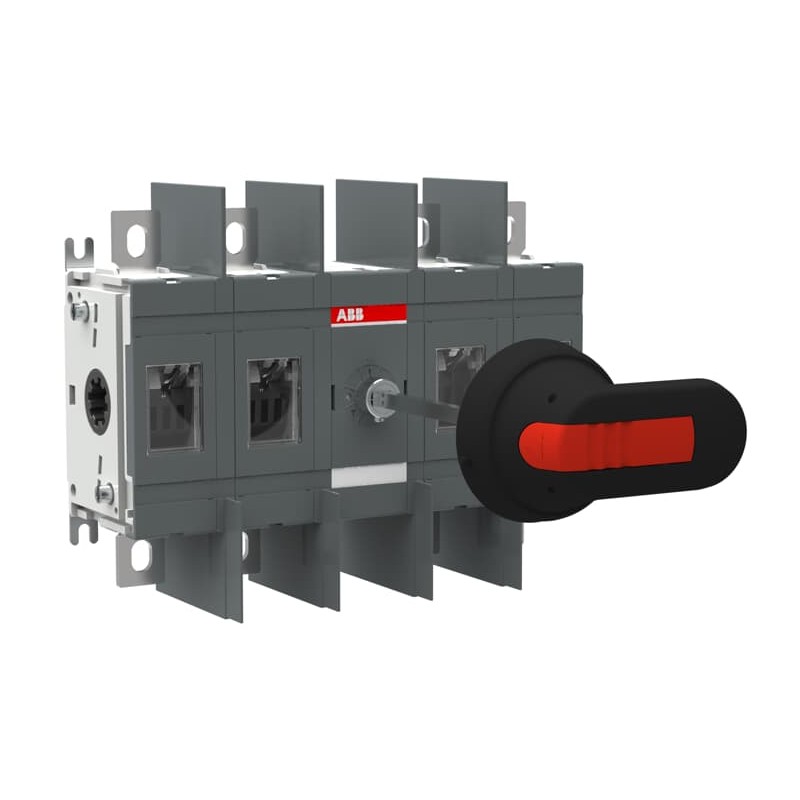

ABB 1SCA022745R0180 1SCA022745R0180 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

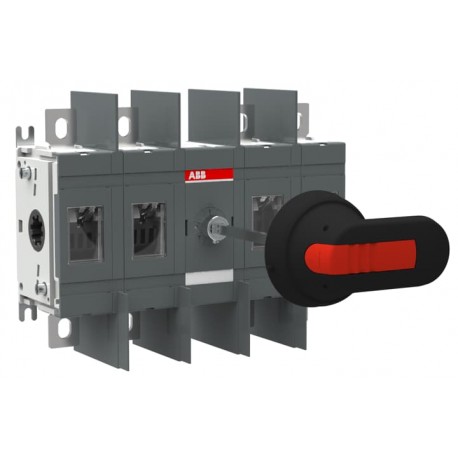

1SCA022745R0180 ABB Interrupteur sectionneur OT250E22WP

Référence: 1SCA022745R0180

Fabricant: ABB

Description:

Interrupteur sectionneur OT250E22WP
OT250E22WP SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 246,49 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301117M0201
Informations environnementales1SCC301265D0201
Déclaration environnementale de produit - DEP1SCC301282D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP24e7bcf0-e35a-4b96-b1f3-6b3b43f631cc Finland
SCIP simplifiéb38aacee-9d76-46ba-a7e0-c848749cc170 Germany
d893f64e-ef5d-4f0b-87f1-322066e38431 Belgium
ebe7b07a-3028-4abc-8245-0d1337cd00ce Spain
9d3d48ea-9d41-44cf-ad6d-67fb27f989d3 Denmark
4b7c2ac4-0c74-4e30-b77d-54721a04240d Poland
931d3ee7-ee72-4607-82e9-5fd31a970132 Belgium
51e12de3-dc64-43bd-81fb-6e750f0f8512 Greece
d951497f-1e8b-4aeb-be96-dbadead3904a Portugal
1615577e-3b83-4767-bf03-881be70c8293 Germany
800c49fa-9671-4324-ad1f-7a0fe381ed74 Netherlands
a8785ec3-ef97-475f-84d2-2e4496de1c40 Bulgaria
c7ebc7a3-bc43-4825-9228-bd88ed1b2a98 Sweden
1d2e1eb3-6fa1-482d-bc4b-02fe1c1402ce Germany
e7bb434a-7130-4064-a776-9e1f4310d500 Hungary
5415d596-a1f0-4bce-bd62-06c70abd09d4 France
d7d5c644-ab0f-4347-8c1c-67c55ef0140f Germany
5ad525f9-0ff4-4eac-8415-d9ce3e637411 Italy
91f7f4af-9840-44b9-b8e5-e851be62101a Croatia
ab098d88-80d4-41a3-b59f-49ea5bcc14a3 Poland
9c3f1022-42bd-465c-bb99-12a18d59fd5a Czech Republic
81fc4ef5-5e2c-4ce1-8be4-5f83a8a8f864 Hungary
7a5ae061-0585-43a6-beb6-372c1f18522b Estonia
63e0bc41-bad1-4686-8e84-e8cd1552c64b Norway
2bfab2b3-0bc2-4e84-84f6-a65bbcd23a55 Germany
1e5ec2a5-293f-46b8-93ee-4d392b82c057 Sweden
3ec8b294-0ae1-49d9-8f69-a5cb73441dfb France
a4240d34-59c9-4fb1-a162-4aa853974742 Poland
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301031M0220
Dessins mécaniques1SCC301296F0001
1SCC301295F0001
OT200-250E22W.stp
OT200-250E22W.igs
Déclaration environnementale de produit - DEP1SCC301282D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301265D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit217.5 mm
Hauteur nette du produit170 mm
Profondeur/longueur nette du produit82.5 mm
Poids net du produit2.1 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1190 mm
7.5 in
Profondeur/Longueur du niveau d’emballage 1290 mm
11.4 in
Hauteur du niveau d’emballage 1110 mm
4.3 in
Poids brut du colis niveau 12.2 kg
4.6 lb
Code EAN du niveau d’emballage 16417019241708
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 250 A
Courant thermique conventionnel (Ithe)Fully Enclosed 250 A
Degré de protectionFront IP00
Distance entre les phasesWide phase distance
Quatrième pole positionRight Side
Type de quatrième pôleSwitched - Simultaneous Function
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Type de montageBase mounting
Nombre de pôles4P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Courant de court-circuit conditionnel nominal (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Fonctions spécialesWide phase distance
NormesIEC 60947-3
Mécanisme de fonctionnement des interrupteursMechanism Between the Poles
22 (Between the Poles)
Type de terminalBornes à œillets
Largeur du terminal20 mm
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Certificats et déclarations
Certificat A2L – IEC1SCC301337D0201
Certificat ATEXNo certification needed
Certificat BV1SCC301103D0201
Déclaration de conformité - CE1SCC301131D2705
Certificat DNV GL1SCC301174D0204
Certificat GL1SCC301139D0201
Certificat LR1SCC301144D0201
Certificat ULNo certification needed
Certificat VDENo certification needed
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3661334
Numéro E (Norvège)4337887
Numéro E (Suède)3171193

ETIM for 1SCA022745R0180 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique145 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique145 kW
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique100 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
