ABBCommutateurs manuels1SCA022745R0000 ABB Interrupteur sectionneur OT250E12WP

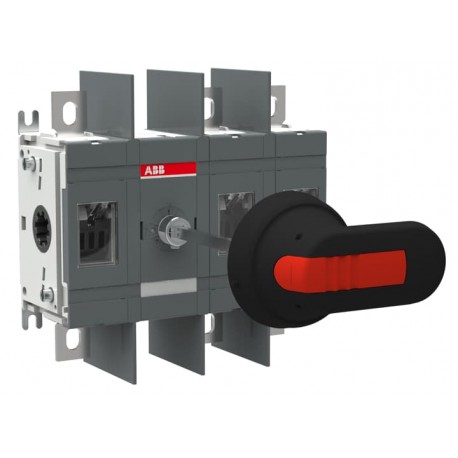

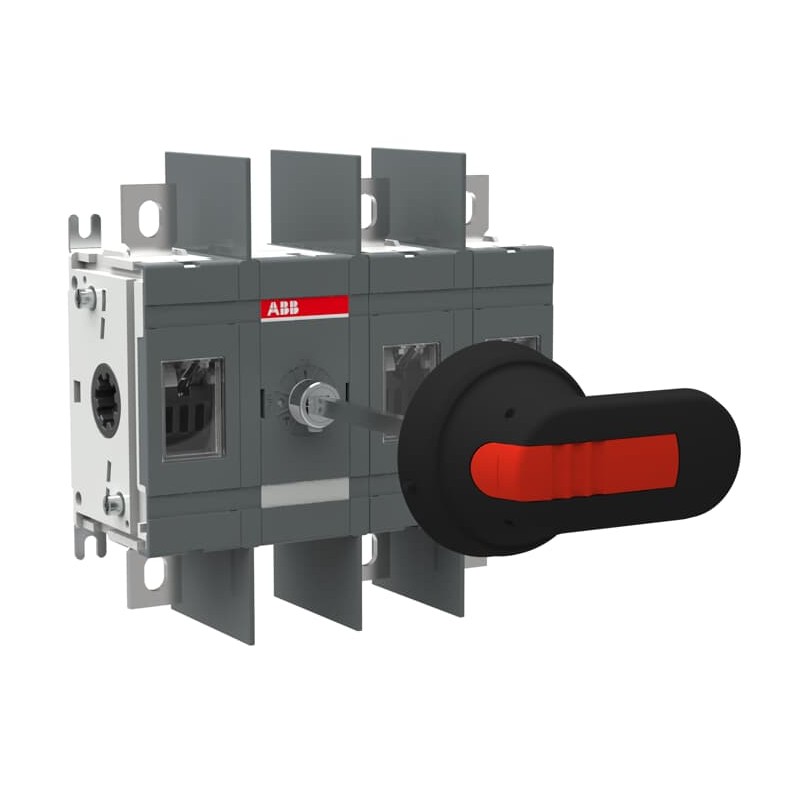

ABB 1SCA022745R0000 1SCA022745R0000 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022745R0000 ABB Interrupteur sectionneur OT250E12WP

Référence: 1SCA022745R0000

Fabricant: ABB

Description:

Interrupteur sectionneur OT250E12WP
OT250E12WP SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 213,14 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301117M0201
Informations environnementales1SCC301265D0201
Déclaration environnementale de produit - DEP1SCC301282D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPabf2ff94-3064-4e3e-bb29-dbff40b347d6 Finland
SCIP simplifié1c93b357-5438-4177-b4e3-17e634c2e522 Germany
9143f3a2-1531-4d7f-a5fb-f85e6875a7d9 Sweden
dc7d42b0-0cc9-4c7f-97f7-013bbf42dda4 Poland
79382cdf-f04d-4e8e-b6d5-05ccbd6ae995 Germany
a4e99a20-a91d-465f-981f-0e3eb4329f1c Poland
9109410c-4031-49d2-a49d-c5b386738507 Spain
cc8b3a0c-a305-42df-add8-66998244fd16 Denmark
9fd94788-3bcf-40ae-9ccb-e9064d892cd9 Belgium
09efe703-2023-404c-bc32-a58eac735586 Belgium
e5a2db91-f5fc-46af-a346-b291386db86f Greece
2ae5992d-591d-430f-954a-e7c34074494d Portugal
f881e589-1599-41c2-9ac3-fae3c5b5ff80 Netherlands
8f63c77a-35c4-4ffb-8744-5af8fb33a0fb Germany
e15f2f56-9d79-4e01-8b9c-735d11b43dec Sweden
f4b7ce54-223c-429a-b300-e5a03f91f479 Germany
dd82f87a-f81a-42cd-bd4e-2ab23130f1a5 France
9fee1051-9dda-4aa3-9e9d-36a4a7aba434 Hungary
b16f84b8-6379-4542-b738-5e5ff3b97940 Italy
9c00bda7-23e5-499d-a9b5-0d464dc8ad71 Germany
549cebe2-55ad-4899-b18d-8f865ce228b6 Czech Republic
0a9e895b-09a6-4e04-a3dd-16bd511dd721 Poland
57179fdc-50b9-4f56-aa46-2802a773c7f1 Estonia
26a2aabe-f2e3-4192-9a97-59d5c4fb8641 Hungary
5d7e6a19-5059-4799-abc5-53fec007aa65 Croatia
72d14a51-d64b-45ac-826a-d55e6276b9ca Norway
2e437ca1-cc6d-47b6-9c98-afbe1de05702 France
c22b521e-9ecf-485f-b17b-3a7b62cec57b Bulgaria
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301031M0220
Dessins mécaniques1SCC301294F0001
1SCC301293F0001
Déclaration environnementale de produit - DEP1SCC301282D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301265D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit174.5 mm
Hauteur nette du produit170 mm
Profondeur/longueur nette du produit82.5 mm
Poids net du produit1.5 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1190 mm
7.5 in
Profondeur/Longueur du niveau d’emballage 1290 mm
11.4 in
Hauteur du niveau d’emballage 1110 mm
4.3 in
Poids brut du colis niveau 11.7 kg
3.7 lb
Code EAN du niveau d’emballage 16417019241692
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 250 A
Courant thermique conventionnel (Ithe)Fully Enclosed 250 A
Degré de protectionFront IP00
Distance entre les phasesWide phase distance
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Type de montageBase mounting
Nombre de pôles3P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Courant de court-circuit conditionnel nominal (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Fonctions spécialesWide phase distance
NormesIEC 60947-3
Mécanisme de fonctionnement des interrupteursMechanism Between the Poles
12 (Between the Poles)
Type de terminalBornes à œillets
Largeur du terminal20 mm
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Certificats et déclarations
Certificat A2L – IEC1SCC301337D0201
Certificat ATEXNo certification needed
Certificat BV1SCC301103D0201
Déclaration de conformité - CE1SCC301131D2705
Certificat DNV GL1SCC301174D0204
Certificat GL1SCC301139D0201
Certificat LR1SCC301144D0201
Certificat ULNo certification needed
Certificat VDENo certification needed
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3661332
Numéro E (Norvège)4337886
Numéro E (Suède)3171192

ETIM for 1SCA022745R0000 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique145 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique145 kW
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique100 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
