ABBCommutateurs manuels1SCA022744R3810 ABB Interrupteur sectionneur OT250E04WP

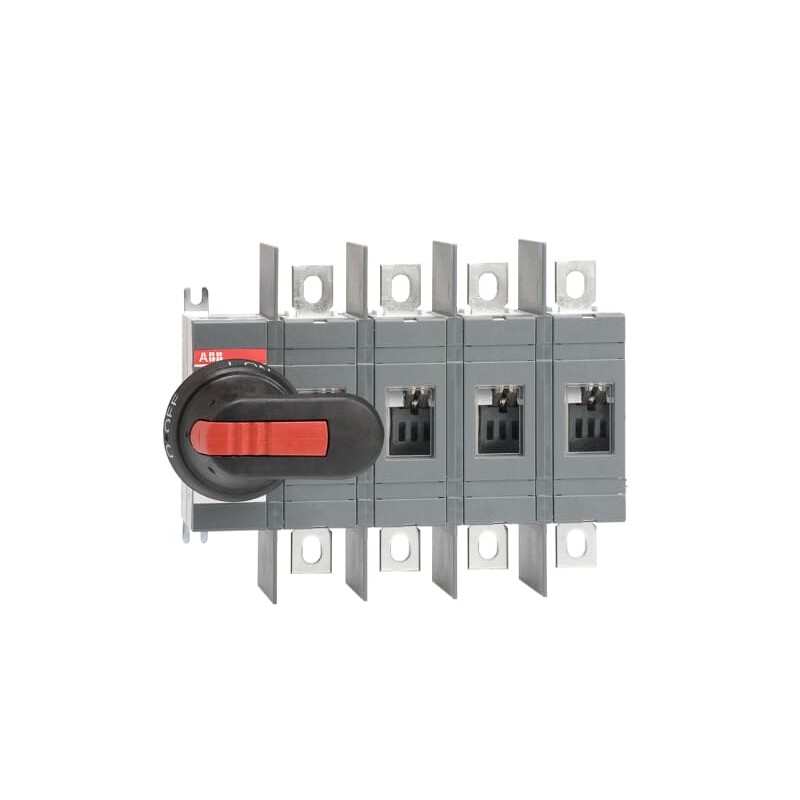

ABB 1SCA022744R3810 1SCA022744R3810 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

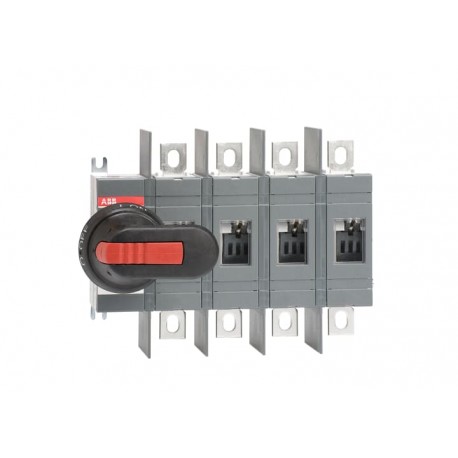

1SCA022744R3810 ABB Interrupteur sectionneur OT250E04WP

Référence: 1SCA022744R3810

Fabricant: ABB

Description:

Interrupteur sectionneur OT250E04WP
OT250E04WP SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 246,49 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301117M0201
Informations environnementales1SCC301265D0201
Déclaration environnementale de produit - DEP1SCC301282D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP5b97369b-b1f4-424c-a7bf-8d439c90eab3 Finland
SCIP simplifié56d52026-ac15-4d87-8c1c-1c24b2249265 Germany
7a8caffa-0679-4b9d-a22b-2b4f6d825589 Poland
bbe9acc6-4116-4782-8a62-8feef14939f1 Portugal
501a2fdd-dcf0-4192-8f0d-a1b0e2839b29 Estonia
9c4fd489-a0f8-48bd-934a-d837f0ef5640 Germany
4b4bb0f8-a938-43b6-953f-c65fc785efa7 Greece
93a6f6b7-037b-40f2-807e-3011f6949521 Bulgaria
751d6895-dd14-4108-835e-912254541152 Belgium
705ccc3e-3852-487a-8726-4ec1e60cca46 Norway
108ab57f-197c-446e-8023-076375ffd7af Poland
86463a29-8c0b-4b60-b27a-7934843e6fbd Belgium
3c6c3506-a4a4-4fda-a15d-b71fcf8d6400 Spain
d54f75b9-0874-4558-a4f0-796cac3c1a44 Sweden
17db4e05-ea6a-4f9b-9939-55fb5ed92601 Hungary
842946c3-4998-472e-bcf7-36ef106212b8 Czech Republic
c127f881-3104-4b79-bef9-ce9dc959aee9 Croatia
905be291-ff9d-44e8-8f42-26bf08e0bb1b Denmark
9b539209-62e8-4aad-9be0-442ea5f5f4c8 Poland
8aa2f3aa-3365-4d4b-b743-e34569d77c8b Germany
2c6761d8-e7c8-4216-95eb-2274cd83f9d8 Italy
96c0fb5c-2b8f-4ba9-866c-28f73bc8b2f0 Germany
5e9c7c2e-b989-4e06-aeb2-5efa58968347 Hungary
7a9cd371-1326-405a-81ff-c9460dce0cc8 Netherlands
3755dd94-95fc-49f6-a74c-861ad90898ad France
8dfc2321-2ac8-4bee-a908-141642f5f6e7 Germany
6e7feab9-7fc8-4341-855d-3a84e92602aa Sweden
23d2b547-4913-4f68-b007-97e2e1aab15c France
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301031M0220
Dessins mécaniques1SCC301292F0001
1SCC301291F0001
OT200-250E04W.stp
OT200-250E04W.igs
Déclaration environnementale de produit - DEP1SCC301282D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301265D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit212.5 mm
Hauteur nette du produit170 mm
Profondeur/longueur nette du produit82.5 mm
Poids net du produit2.1 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1190 mm
7.5 in
Profondeur/Longueur du niveau d’emballage 1290 mm
11.4 in
Hauteur du niveau d’emballage 1110 mm
4.3 in
Poids brut du colis niveau 12.2 kg
4.6 lb
Code EAN du niveau d’emballage 16417019241449
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 250 A
Courant thermique conventionnel (Ithe)Fully Enclosed 250 A
Degré de protectionFront IP00
Distance entre les phasesWide phase distance
Quatrième pole positionRight Side
Type de quatrième pôleSwitched - Simultaneous Function
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Type de montageBase mounting
Nombre de pôles4P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Courant de court-circuit conditionnel nominal (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 75 kW
(400 ... 415 V) 145 kW
(500 V) 170 kW
(690 V) 250 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Fonctions spécialesWide phase distance
NormesIEC 60947-3
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
04 (Left Side)
Type de terminalBornes à œillets
Largeur du terminal20 mm
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Certificats et déclarations
Certificat A2L – IEC1SCC301337D0201
Certificat ATEXNo certification needed
Certificat BV1SCC301103D0201
Déclaration de conformité - CE1SCC301131D2705
Certificat DNV GL1SCC301174D0204
Certificat GL1SCC301139D0201
Certificat LR1SCC301144D0201
Certificat ULNo certification needed
Certificat VDENo certification needed
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122221
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3661330
Numéro E (Norvège)4337885
Numéro E (Suède)3171191

ETIM for 1SCA022744R3810 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique145 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique145 kW
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique100 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
