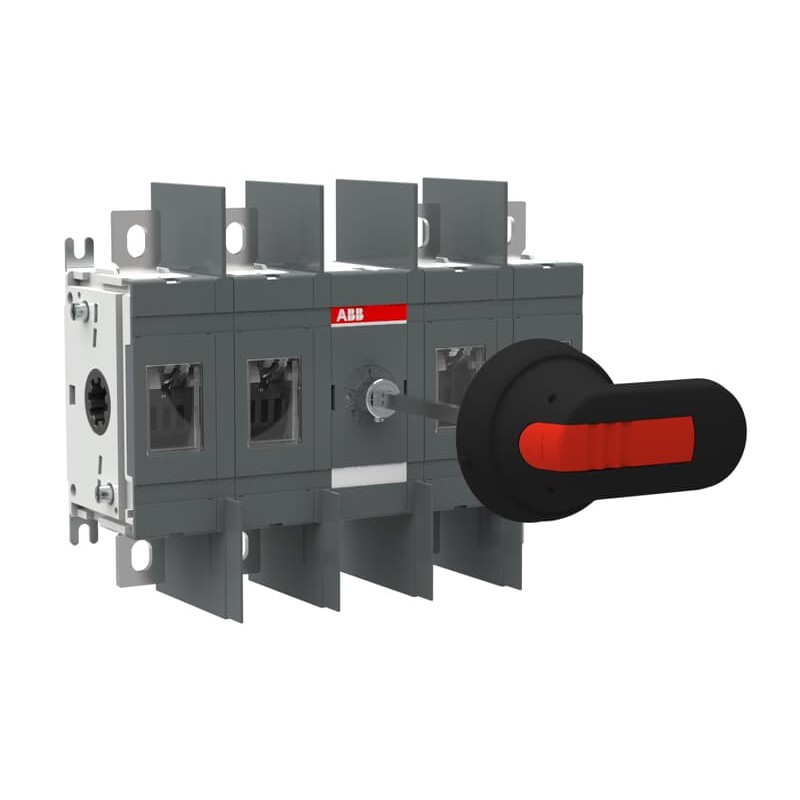

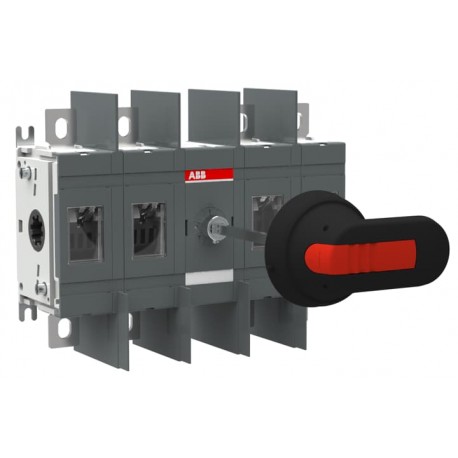

1SCA022744R3300 ABB Interrupteur sectionneur OT200E22WP
1SCA022744R3300
ABB
Interrupteur sectionneur OT200E22WP
OT200E22WP SWITCH-DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC301117M0201 |
| Informations environnementales | 1SCC301265D0201 |
| Déclaration environnementale de produit - DEP | 1SCC301282D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 3730119c-4d9b-4114-a6ed-d984e2a688c3 Finland |
| SCIP simplifié | 8898763a-ee0c-440c-b871-efb3b0a1e2d0 Germany |
| d58b0a5e-1c81-4e45-aa27-06306b87b64e Portugal | |
| 8a4949f1-f170-4966-9494-9f44ebd87513 Poland | |
| 0e79b20b-4d3f-4c68-a267-5408a0a7b4aa Croatia | |
| 933a9138-025a-4a86-a1ef-34d698e19333 Germany | |
| 7be3265b-fe00-487c-9453-5960b7c079b8 Belgium | |
| c5fdaef4-b50d-4388-9628-9c907e1ef65f Denmark | |
| 5ed668b7-9a61-43f3-8cf8-6faa40939e25 Germany | |
| 19f0a1e4-54c0-449a-876d-19f80b9ac85a Sweden | |
| fae1f70c-ce09-4f3b-83be-065db6269153 Bulgaria | |
| 2f289856-daa5-4187-9f5c-6773bd6c068f Hungary | |
| d21e0cb5-040a-4f9d-9183-fcf7a2245c87 Germany | |
| 23c201d8-e73f-4e9a-b7bd-bd25054ccb4a France | |
| 6b52e89e-1ff1-4216-8311-4910f608014f Italy | |
| 53e7b861-47e5-4f0b-ae73-8ae722668507 France | |
| 932e74b6-0fdd-4b6a-a3f4-8819f06ffd0d Hungary | |
| 2502610e-959d-475c-a8c7-57447ce2e153 Estonia | |
| bd6c7858-a381-4494-a4bd-681842feb1d3 Netherlands | |
| f0854ee9-f59f-4db7-9785-efc1e77e9e43 Sweden | |
| 024237bb-d75f-4b72-af2d-669bb146bbce Germany | |
| aa70cccb-7d66-4115-8b0d-934e7b575611 Spain | |
| 75686dac-3894-4f8d-b63b-c1dac6ad8298 Belgium | |
| 675a8151-663f-45a3-9cf8-588bbdf6d0e8 Norway | |
| 40463db5-b928-4ed3-af0b-2a78ed525e46 Poland | |
| 892d6fe7-e3df-454e-b56c-5b49ed1cb65a Greece | |
| 0b8de3d5-0b5c-457c-830d-f2852d4cb934 Czech Republic | |
| f12ac7de-bec3-4a88-ba90-7fca5b127f69 Poland | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC301031M0220 |
| Dessins mécaniques | 1SCC301296F0001 |
| 1SCC301295F0001 | |
| OT200-250E22W.stp | |
| OT200-250E22W.igs | |
| Déclaration environnementale de produit - DEP | 1SCC301282D0201 |
| Environnemental | |
| Degré de protection | Front IP00 |
| Informations environnementales | 1SCC301265D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 217.5 mm |
| Hauteur nette du produit | 170 mm |
| Profondeur/longueur nette du produit | 82.5 mm |
| Poids net du produit | 2.3 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 190 mm |
| 7.5 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 290 mm |
| 11.4 in | |
| Hauteur du niveau d’emballage 1 | 110 mm |
| 4.3 in | |
| Poids brut du colis niveau 1 | 2.4 kg |
| 5.3 lb | |
| Code EAN du niveau d’emballage 1 | 6417019241395 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 200 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | Front IP00 |
| Distance entre les phases | Wide phase distance |
| Quatrième pole position | Right Side |
| Type de quatrième pôle | Switched - Simultaneous Function |
| Couleur de la poignée | Noir |
| Type de poignée | Handle and shaft included |
| Durabilité mécanique | 20000 |
| Type de montage | Base mounting |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 4.0 W |
| Courant de court-circuit conditionnel nominal (Inc) | (315 A fuse, 500 V) 100 kA |
| (355 A fuse, 690 V) 80 kA | |
| (250 A fuse, 690 V) 100 kA | |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 ... 415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Fonctions spéciales | Wide phase distance |
| Normes | IEC 60947-3 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism Between the Poles |
| 22 (Between the Poles) | |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | acc. IEC 60947-1 15 … 22 N·m |
| Technique UL/CSA | |
| Couple de serrage | acc. IEC 60947-1 15 … 22 N·m |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC301337D0201 |
| Certificat ATEX | No certification needed |
| Certificat BV | 1SCC301103D0201 |
| Déclaration de conformité - CE | 1SCC301131D2705 |
| Certificat DNV GL | 1SCC301174D0204 |
| Certificat GL | 1SCC301139D0201 |
| Certificat LR | 1SCC301144D0201 |
| Certificat UL | No certification needed |
| Certificat VDE | No certification needed |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122221 |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3661324 |
| Numéro E (Norvège) | 4337883 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 200 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 200 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 200 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 110 kW |
| Puissance de commutation à 400 V (EF009166) | 110 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 100 kA |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Non |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Classe de protection (IP), face avant (EF003118) | IP00 |
| Classe de protection (NEMA) (EF011959) | Autre |
