ABBCommutateurs manuels1SCA022744R2910 ABB Interrupteur sectionneur OT200E12WP

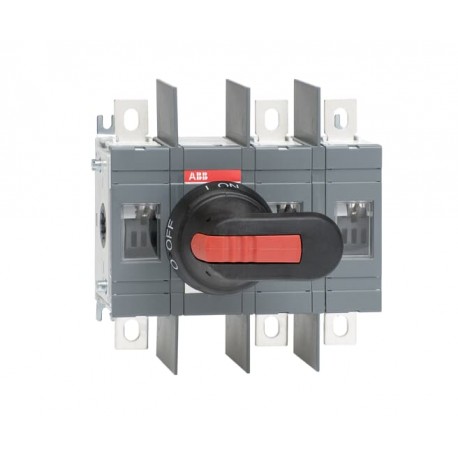

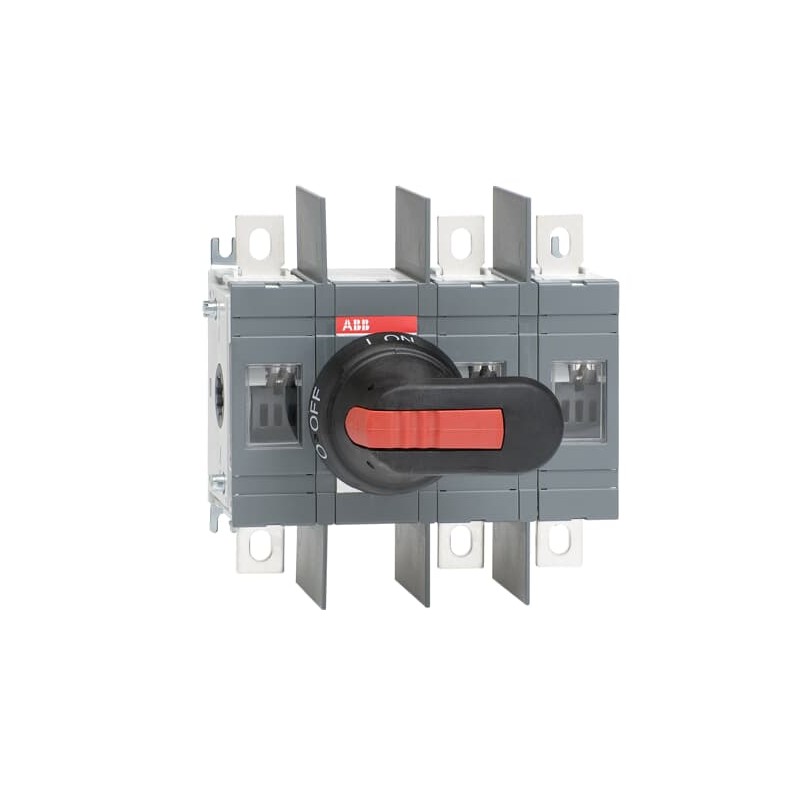

ABB 1SCA022744R2910 1SCA022744R2910 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022744R2910 ABB Interrupteur sectionneur OT200E12WP

Référence: 1SCA022744R2910

Fabricant: ABB

Description:

Interrupteur sectionneur OT200E12WP
OT200E12WP SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 149,82 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301117M0201
Informations environnementales1SCC301265D0201
Déclaration environnementale de produit - DEP1SCC301282D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP2b43c2ae-44f4-4db7-89b3-fb89dc9fdf31 Finland
SCIP simplifié2c95ac91-5a1b-47fd-b9de-f8c4bec41f5c Germany
9774127b-77c1-4ced-8e97-6be1cf464dd3 Spain
be42ddf0-3d8a-4326-b20a-3a4185827b9c Norway
3907eb31-2600-45d5-bbfe-a2a99272e0d2 Belgium
0886faf6-32c9-48e3-baea-23de7eab7338 Sweden
b94773fa-4b5f-419b-9aa3-bace7876f257 Germany
2204f280-07f3-4841-9671-c097dee606e4 Portugal
a8190387-c6d7-4fdf-9b32-f540375f1908 Greece
b3d903a3-ba2d-4927-8d8b-1d8af775ea29 Bulgaria
2df08c65-e133-412f-be1c-10816e90ee83 France
d9198895-77e2-4c8e-947e-307e978c5c38 Germany
e36d682c-f5ad-47c1-a86c-d87adca4ccba Czech Republic
11fb165b-0dfe-4b9d-ba5f-7d869477695d Croatia
a94c2c88-189d-49c7-b48a-79a27b42bce3 Germany
60289eaf-cca2-4a74-a4f2-0c8e12f9103e Poland
4d25a178-a70c-4328-aafe-d8baea245a20 Germany
cf7fc570-21f1-452b-ad11-25139f5b0c01 Belgium
12d631ef-4d26-4280-b9d5-6b7924703853 Italy
49bbde59-ecd0-400c-913f-db4c5b6b6610 Estonia
a2b7cb5a-da2e-430a-a58e-756ffe43071c France
60c2da41-fcb8-4cc4-b3de-a4f98df5ae64 Poland
cd9b799f-a643-4bd5-8a5f-2c5d08e64e01 Hungary
a9b1c2fa-d790-4cbb-93db-1dd2d9ece677 Hungary
13a6e0ed-3362-4196-8728-0f90017a619c Netherlands
c8ae9d02-c800-4b39-91f6-52c0f79907e5 Denmark
b61f9d6b-b265-4905-8fca-454c07f5820b Poland
4b5e0be2-d8ef-46d2-beb2-05d332ac7e20 Sweden
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301031M0220
Dessins mécaniques1SCC301294F0001
1SCC301293F0001
Déclaration environnementale de produit - DEP1SCC301282D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301265D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit174.5 mm
Hauteur nette du produit170 mm
Profondeur/longueur nette du produit82.5 mm
Poids net du produit1.5 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1190 mm
7.5 in
Profondeur/Longueur du niveau d’emballage 1290 mm
11.4 in
Hauteur du niveau d’emballage 1110 mm
4.3 in
Poids brut du colis niveau 11.7 kg
3.7 lb
Code EAN du niveau d’emballage 16417019241357
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 200 A
Courant thermique conventionnel (Ithe)Fully Enclosed 200 A
Degré de protectionFront IP00
Distance entre les phasesWide phase distance
Couleur de la poignéeNoir
Type de poignéeHandle and shaft included
Durabilité mécanique20000
Type de montageBase mounting
Nombre de pôles3P
Mode de fonctionnementFront
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 4.0 W
Courant de court-circuit conditionnel nominal (Inc)(315 A fuse, 500 V) 100 kA
(355 A fuse, 690 V) 80 kA
(250 A fuse, 690 V) 100 kA
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 60 kW
(400 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Fonctions spécialesWide phase distance
NormesIEC 60947-3
Mécanisme de fonctionnement des interrupteursMechanism Between the Poles
12 (Between the Poles)
Type de terminalBornes à œillets
Largeur du terminal20 mm
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 15 … 22 N·m
Certificats et déclarations
Certificat A2L – IEC1SCC301337D0201
Certificat ATEXNo certification needed
Certificat BV1SCC301103D0201
Déclaration de conformité - CE1SCC301131D2705
Certificat DNV GL1SCC301174D0204
Certificat GL1SCC301139D0201
Certificat LR1SCC301144D0201
Certificat ULNo certification needed
Certificat VDENo certification needed
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Code de catégorie granulaire IDEA (IGCC)5290 >> Disconnect switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3661322
Numéro E (Norvège)4337882

ETIM for 1SCA022744R2910 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique110 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique110 kW
Nom de la caractéristiqueIntensité de court-circuit nominale conditionnelle Iq (EF001444)
Valeur de la caractéristique100 kA
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
