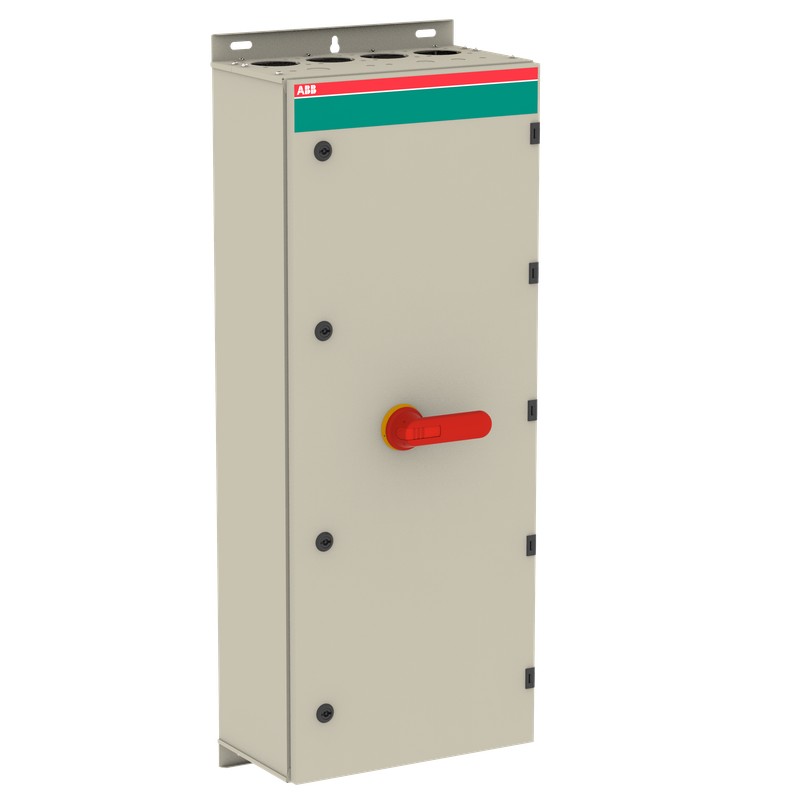

1SCA022742R3880 ABB Section int. EMC OT630KTRR3AZ en boîte
1SCA022742R3880
ABB
Section int. EMC OT630KTRR3AZ en boîte
OT630KTRR3AZ EMC safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c58a0137-984b-4ead-ab29-9b5a35a96f8f Finland |
| SCIP simplifié | 21af7741-cb7b-43a7-ad95-0086712d3fc7 Germany |
| e252cde7-4897-457e-9469-567f29ec1397 Hungary | |
| 7bf9b6cf-6f41-4d35-8e91-c2f210e05443 Spain | |
| 0e6cba54-a499-469d-b096-6a952d2c0e5c Belgium | |
| 6c522152-61ee-4dee-840c-d087e68aeac9 France | |
| ee28857e-ecfb-431f-bda0-d2cde6fdc5ac Germany | |
| 7ee8a07a-5acc-4ad1-8e17-e87b897395bd Germany | |
| 39c7e935-b175-4ac0-b3af-3bd3873dfead Croatia | |
| 1d28e461-8b59-4c89-970e-b0c4a64f6987 Germany | |
| 686afd41-0abc-4bf1-b045-aef4bea7a220 Czech Republic | |
| 6f98c79c-ea48-4b87-84e9-0ab950025505 Belgium | |
| 6d900b15-833f-4944-a94d-f42acd81ee72 Bulgaria | |
| 21afd7f7-1e46-41b4-9eb9-392a11845b0c Portugal | |
| 840e37c3-723f-4d51-b599-57952bcffb8f Greece | |
| 292fdbe4-7e11-4f4c-9b37-097947792f0a France | |
| f7111ea4-9a33-439b-8f6b-e2eff894a2f7 Sweden | |
| 1fd758a0-b843-4fc9-bb2f-4b8a60e20e76 Norway | |
| a5585c16-b826-4510-8780-530f2b0f52d2 Poland | |
| f29c7773-24b1-48ad-bac5-82e04007e22c Sweden | |
| be6458dc-1c09-41d1-8725-199500c3eef4 Poland | |
| 977c73a1-f35d-4d89-8dd8-53920be21059 Netherlands | |
| 4dfd4e46-e243-4598-994e-d74af65e20b1 Poland | |
| 3e0dda94-561f-4136-bf03-bcec4eafd434 Germany | |
| ed024be3-d156-4d92-a776-bb0c71c7cb26 Italy | |
| f1f1c19f-dba1-49d3-a14b-f0b2bdd963a3 Denmark | |
| 31162b2d-bdd2-4b57-95bc-5248e1200a66 Estonia | |
| 37bb413f-1a4d-4a0f-a3f1-d33a297c1671 Hungary | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM104023P4R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 1000 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 28.55 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 1110 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 31 kg |
| Code EAN du niveau d’emballage 1 | 6417019240572 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 570 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 25 W |
| Courant de court-circuit conditionnel nominal (Inc) | 90 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 80 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 20 kA |
| Tournevis recommandé | Circuit principal M12 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 75 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M12 |
| Couple de serrage | Circuit principal 75 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340029D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 570 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 570 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 20 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 315 kW |
| Puissance de commutation à 400 V (EF009166) | 315 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Rouge |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
