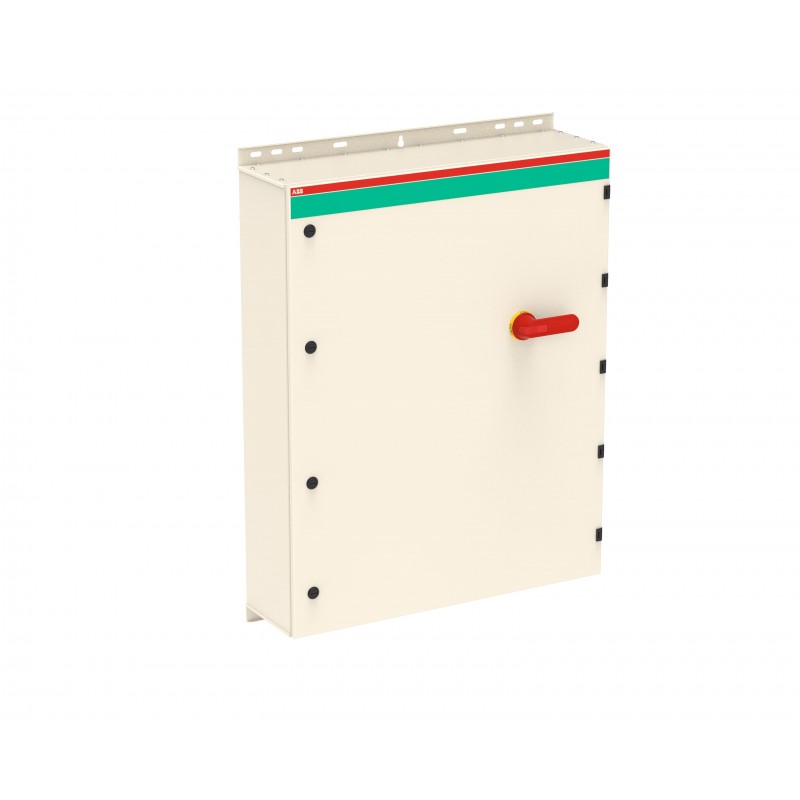

1SCA022725R2970 ABB Boîte int. EMC OT630KUUR3AZ
1SCA022725R2970
ABB
Boîte int. EMC OT630KUUR3AZ
OT630KUUR3AZ EMC safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | c97b180e-3082-41e7-b5c7-9875d07ee99a Finland |
| SCIP simplifié | 2cbe2c41-35ce-40f7-b25b-70430454bca9 Germany |
| 1150a8b2-0f0f-4713-8d08-49441723cbe3 Croatia | |
| 728b1132-9047-41e6-b0fa-5f71a46c2a7b Poland | |
| 4179308c-6245-4330-9ef4-b18045876b5e Sweden | |
| a0d51c58-d9ba-4b31-9b4b-275f4763073e Spain | |
| e67ff98e-a56a-4f39-b438-ee2776ea9273 Hungary | |
| a9df28cc-0a63-4386-8df1-6976f6ebf57b Czech Republic | |
| 1f255b83-ff7c-4880-a85c-8e5da8140eee Belgium | |
| 078effc6-c100-4e66-9e8b-955473ef372a Germany | |
| b59f7115-e039-46af-8f5a-281e4db4124b Germany | |
| ab984f8e-4ea5-49cf-b29f-64cf21ef9e70 Bulgaria | |
| 6169ad13-035e-40ed-84d9-2fa8d0239832 Greece | |
| 55a57645-e1a6-4030-9310-53b4b5af3e3a Sweden | |
| e139b061-6e04-419c-a100-24c7a00acb09 Portugal | |
| 7207c1f3-1e95-4381-94de-318f2f4552ea Poland | |
| 2d547d82-ec9b-4cbf-9448-3f5d98f061ba France | |
| e71b49b0-5e03-4724-8dfb-927c766802e6 France | |
| e3c4b578-9a86-4921-a137-d835849c1895 Netherlands | |
| e4c913f1-4b51-4b7a-a591-dda0e14ad495 Hungary | |
| 725c2d35-212f-421b-bfe4-9bf059f75245 Germany | |
| 81be4d63-9f51-48ba-86ab-4ea8fd2704db Germany | |
| 71122371-782f-4f74-b866-6bd426c81613 Denmark | |
| 3f6d799a-3f59-4a5b-85e2-67cec2895126 Estonia | |
| b4899c27-d3c5-49d7-9ea5-6aad6920cfdf Belgium | |
| c06e0700-ce8e-48aa-baec-279f8995d062 Poland | |
| aa30ecc5-331c-4444-ae2a-cb674f72f639 Italy | |
| 49d87993-7558-48a5-93f2-25b8d823c678 Norway | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM108023PBL8RDD.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 800 mm |
| Hauteur nette du produit | 1000 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 43.8 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 815 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 1310 mm |
| Hauteur du niveau d’emballage 1 | 425 mm |
| Poids brut du colis niveau 1 | 50 kg |
| Code EAN du niveau d’emballage 1 | 6417019233796 |
| Technique | |
| Position d'entrée du câble | Bottom/Bottom |
| Sorties de câbles par côté | Blank / 8xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 8pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 570 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 25 W |
| Courant de court-circuit conditionnel nominal (Inc) | 90 kA |
| Tension nominale de tenue aux impulsions (Uimp) | 20 kV |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 80 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 20 kA |
| Tournevis recommandé | Circuit principal M12 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 75 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M12 |
| Couple de serrage | Circuit principal 75 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340029D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
