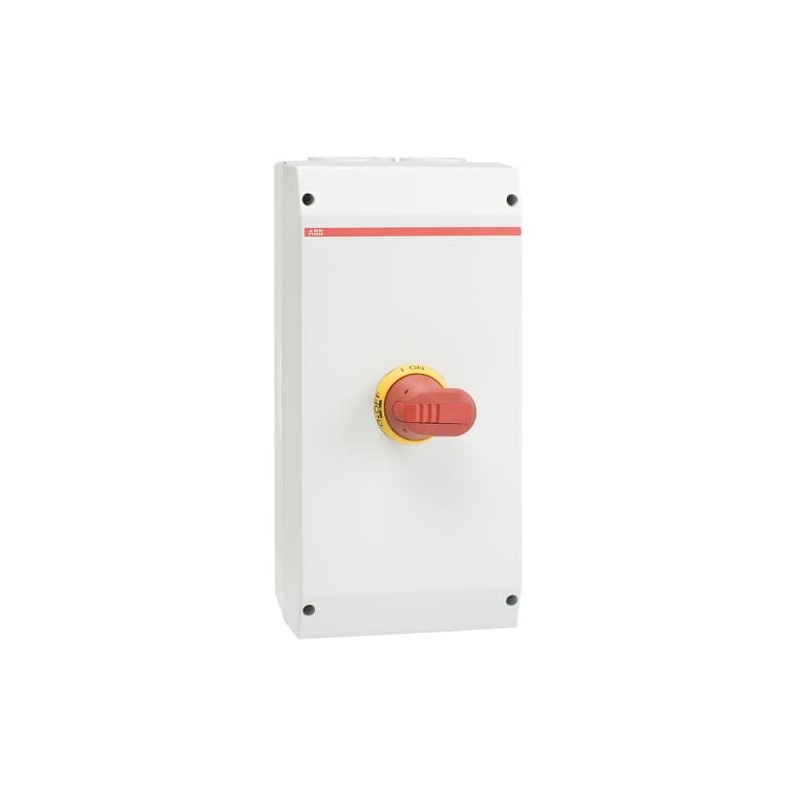

1SCA022615R0500 ABB Sectionneur en boîte int. EMC OTE25A6B 6P
1SCA022615R0500
ABB
Sectionneur en boîte int. EMC OTE25A6B 6P
OTE25A6B EMC safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 0633c75f-c489-4445-958e-31312f74301a Finland |
| SCIP simplifié | 9e31437b-f090-482b-af44-23f615c6b52f Germany |
| 93ba0b0e-baeb-4c5f-af92-7bf2ac6cca0a Greece | |
| 2f515993-e643-45a8-bcb7-f4d83e0ac237 Belgium | |
| 46fb1466-397d-4ae5-a22f-dc7989efc199 Germany | |
| f4d5d4df-9347-4207-8221-f0a61b6e7e2f Czech Republic | |
| b6a7ee86-253d-4ebf-9770-fa98e6fe69fc Croatia | |
| 15556f79-0351-481c-bd96-15b408c18ecd Hungary | |
| e74f13a9-30a4-4b57-911b-f66363150dfb Germany | |
| b10c33fe-1b30-423c-ad81-16b8a8d94477 Portugal | |
| 0cdac2ab-58de-4a93-b7c5-d2abfd86744b Bulgaria | |
| 90ed6267-a295-4101-9269-76a093eedc3f Germany | |
| de4bca24-ac23-44ed-8cd4-d7333e712ba0 France | |
| 3cc7b06d-9ffe-47e8-82fd-1bb6bf7c7f37 Hungary | |
| 8d288082-290d-4bff-8745-38d7a1e0dae4 Italy | |
| b955e366-2dc6-45f3-aa14-1ea9205de7ed Estonia | |
| 0f6355e3-0c68-4ef4-893a-7d909dbfd8a2 Belgium | |
| 0bd77090-c061-4bcf-a50b-7376d757fd53 Sweden | |
| 38e2bcd6-1690-49a5-b942-5af34c85d048 France | |
| 16371bfd-7fac-4ee9-b576-a7fd8575d426 Poland | |
| 28b0b3f2-5d9e-4ab1-a2e4-9286316d8a59 Poland | |
| bb77bb31-4f00-4587-b98e-943d0fdbdf76 Netherlands | |
| 96508db3-3080-45dd-b0bc-275dfaa23558 Sweden | |
| 806d0063-83a6-4ca3-b1b7-a3e15dd2a260 Denmark | |
| 97f615e6-989e-46e9-a3b8-dae0ea50115c Germany | |
| 0cb016d8-782e-4b37-a950-7bf02aa6df58 Poland | |
| a9fb03e9-4333-4026-aa75-ed569f43eacd Spain | |
| b0be3a1e-2acc-470f-8d76-8c74d6a296c9 Norway | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340003M0016 |
| 9AKK108466A4485 | |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Dernière date de commande | 2026-08-31 All Countries |
| ID de produit de remplacement (NOUVEAU) | OTE25GA6M |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 200 mm |
| Hauteur nette du produit | 400 mm |
| Profondeur/longueur nette du produit | 140 mm |
| Poids net du produit | 3.9 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 213 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 417 mm |
| Hauteur du niveau d’emballage 1 | 197 mm |
| Poids brut du colis niveau 1 | 4.1 kg |
| Code EAN du niveau d’emballage 1 | 6417019200279 |
| Technique | |
| Section du câble | 1.5 ... 35 mm² |
| Position d'entrée du câble | Top and/or Bottom |
| Sorties de câbles par côté | I-flange / I-flange |
| Capacité de connexion du circuit principal | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 4pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 63 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK08 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 1 NO, 0 NC |
| Type neutre | Fixed Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de pôles | 6P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 2.8 W |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 45 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 30 A |
| (500 V) 30 A | |
| (690 V) 20 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 15 kW |
| (500 V) 15 kW | |
| (690 V) 15 kW | |
| Tension nominale de fonctionnement | Circuit principal 750 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 1.4 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 1 kA |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 2 N·m |
| Longueur de dénudage des fils | 13 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | 13 mm |
| Couple de serrage | Circuit principal 2 N·m |
| Certificats et déclarations | |
| Certificat BV | 1SCC340018D0204 |
| Déclaration de conformité - CE | 1SCC340004D2705 |
| Certificat DNV GL | 1SCC340045D0203 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 750 V |
| Tension de fonctionnement normale (EF001435) | 750 V |
| Courant permanent nominal Iu (EF001389) | 63 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 30 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 1 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 15 kW |
| Puissance de commutation à 400 V (EF009166) | 15 kW |
| Nombre de pôles (EF001391) | 6 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 1 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Rouge |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
