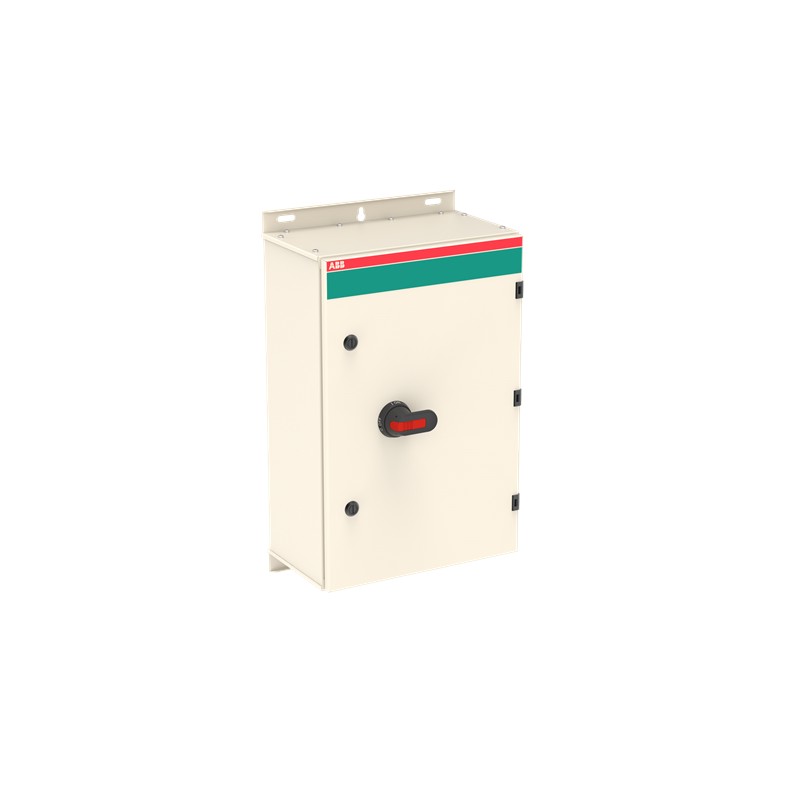

1SCA022602R0710 ABB Sectionneur int. en boîte OT250KLUU3BZ
1SCA022602R0710
ABB
Sectionneur int. en boîte OT250KLUU3BZ
OT250KLUU3BZ Encl. Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | bcc8b84f-d36c-4221-9d0c-d2f2916a7838 Finland |
| SCIP simplifié | 10b3ed92-b349-4c22-a2ad-85b9a7548b74 Germany |
| 820b8909-7de9-4b98-a3e4-1353aa22b8b2 Germany | |
| 60d767d3-795e-45a6-9405-0864e7067e9b Germany | |
| b19ed835-4e07-4733-952c-85e30246db49 Czech Republic | |
| daa8761b-214e-4839-adda-27ba925fe3f5 Croatia | |
| c7f88f37-a37c-488f-bcbd-81ee51539220 Spain | |
| bde0235f-78a7-4bbf-8eb2-c69b27e06266 Hungary | |
| 58ba43e7-74b3-4319-8cd7-1041e9270c90 Belgium | |
| 4188ba47-d479-498e-a13d-e1c344207c57 Poland | |
| a06b10d9-f83e-4e8b-85e9-83af4ab2e64d Sweden | |
| 255e9dee-d0be-41cb-8feb-8d4d2bb3ce07 Italy | |
| f5ee481a-988a-4277-bcbf-7c9870e6e588 Sweden | |
| db8d5efc-0743-4e06-9dbe-035960fc4872 France | |
| b929ded6-3635-4bbb-af17-f30c7e76df27 Germany | |
| ecd6dc35-d5bf-4285-a378-0034bfd708f4 Germany | |
| bc0a8fe7-a0a2-49e1-9065-f98ce2e1be0f France | |
| 24273e66-79fd-4f54-81cf-d280f6862f07 Hungary | |
| 35601eeb-1604-4137-9790-9159c8949bc5 Portugal | |
| dfe1d377-5586-4af7-8c9d-4471a5647295 Greece | |
| 5d5a6ebb-a120-47a2-9f00-ef99d57bc0f2 Bulgaria | |
| 5f1179e5-bd36-4fe0-9dc5-5d6aef4075fb Poland | |
| 82afc978-a8dc-4b46-ba50-09f08a12d911 Norway | |
| 3c0b7bd3-c894-4651-9e58-37fdf48b9c53 Belgium | |
| 0038e334-6f0e-489c-8306-f1cc09dd0c00 Estonia | |
| 9812582f-69a9-488c-8ba7-02afe5006a7a Netherlands | |
| d1d3eb72-5d24-4c41-9a5f-1e5a92cabe49 Poland | |
| daf7991b-e618-4b4d-9580-a132520795a5 Denmark | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM604023PBL.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 15.81 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 17.5 kg |
| Code EAN du niveau d’emballage 1 | 6417019195162 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | Blank /Blank |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 4pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 250 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | Detachable Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 250 A |
| (690 V) 250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 250 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 132 kW |
| Puissance de commutation à 400 V (EF009166) | 132 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
