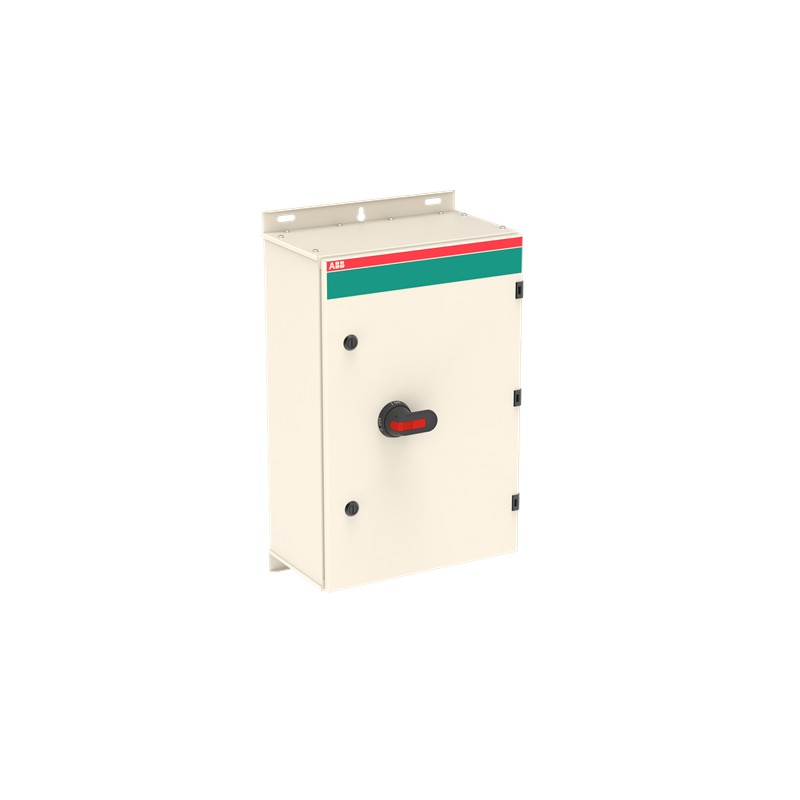

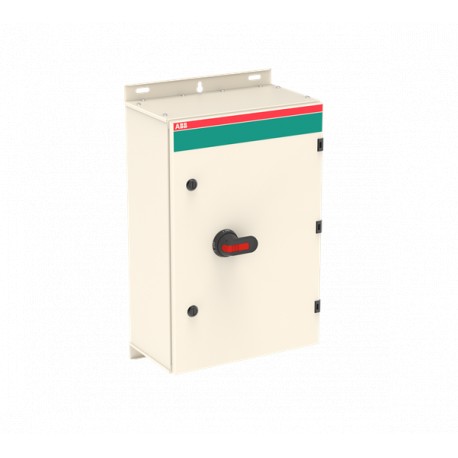

1SCA022602R0630 ABB Int. Sectionneur en boîte OT200KLUU3BZ
1SCA022602R0630
ABB
Int. Sectionneur en boîte OT200KLUU3BZ
OT200KLUU3BZ Encl. Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a825c878-8c1b-4303-9516-05b78fbb5e4d Finland |
| SCIP simplifié | 112c8426-c2c3-473c-ae49-ed2caf9acf1d Germany |
| 26051be3-618e-4bdf-a704-8df2d3a93fab Bulgaria | |
| 659c0f5b-2b98-4a40-85fe-eb7d99775393 Sweden | |
| be307161-6fb9-4d4f-9c1d-8e2b7b6c2d6c Italy | |
| a0a63681-42cc-4a6f-b7a6-61e77f206dcd France | |
| 94873881-9a27-4424-8dbb-b7586fbcc7ad Netherlands | |
| 6b70fcb8-3349-4dcc-b9a6-732334518763 Portugal | |
| 40b77fce-88ca-4b4e-8d64-3b1d4b3570d8 Greece | |
| 3d23e172-c2f6-46ed-9d7c-c801be447e39 Poland | |
| 6c3d1b8e-6c04-4e23-83dd-dffa9655af4c Norway | |
| 7471afb0-b7a7-4c9f-88ab-6374ea478720 Belgium | |
| c1b7d95f-62b5-464e-ad3b-3a25e1cf6fd1 Poland | |
| 0267fcc2-a750-4478-a1be-7bc7bcf41091 Poland | |
| 4f5e4b97-3e43-4472-bf85-16bbba7c7ee3 Estonia | |
| 4da69bb9-0584-432d-9b0e-6e09a5634cc1 Germany | |
| e6093420-bb64-45a0-b402-a1ef2aa64ecd Germany | |
| 51b7cac4-0414-4942-a8c3-6564329c93cc France | |
| f23fbbb7-2f33-4654-ac95-b4b2be857136 Sweden | |
| b9201bce-a882-4ba1-84a8-2ffbe7724386 Germany | |
| bab663e1-d21f-41b9-a86e-2c1f1800c197 Denmark | |
| 2178fb62-1293-41b1-ab5c-671ac6819725 Germany | |
| 7bd3d22c-63de-45b0-bb78-2c9f4826810d Croatia | |
| 62001f29-195a-459a-9333-077e2850c237 Czech Republic | |
| 2603dfb7-1fa5-499c-9ef4-0a8d8ee6da8a Hungary | |
| 1e3a13aa-1edc-4af6-949e-9fc958eb1827 Belgium | |
| 895099f0-eb3a-41f7-8f0a-554e7e7b2ac8 Hungary | |
| 89e5de08-706d-497d-a849-06e30019c295 Spain | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM604023PBL.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 15.61 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 17.3 kg |
| Code EAN du niveau d’emballage 1 | 6417019195155 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | Blank /Blank |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 4pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | Detachable Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 4 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 200 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 200 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 110 kW |
| Puissance de commutation à 400 V (EF009166) | 110 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
