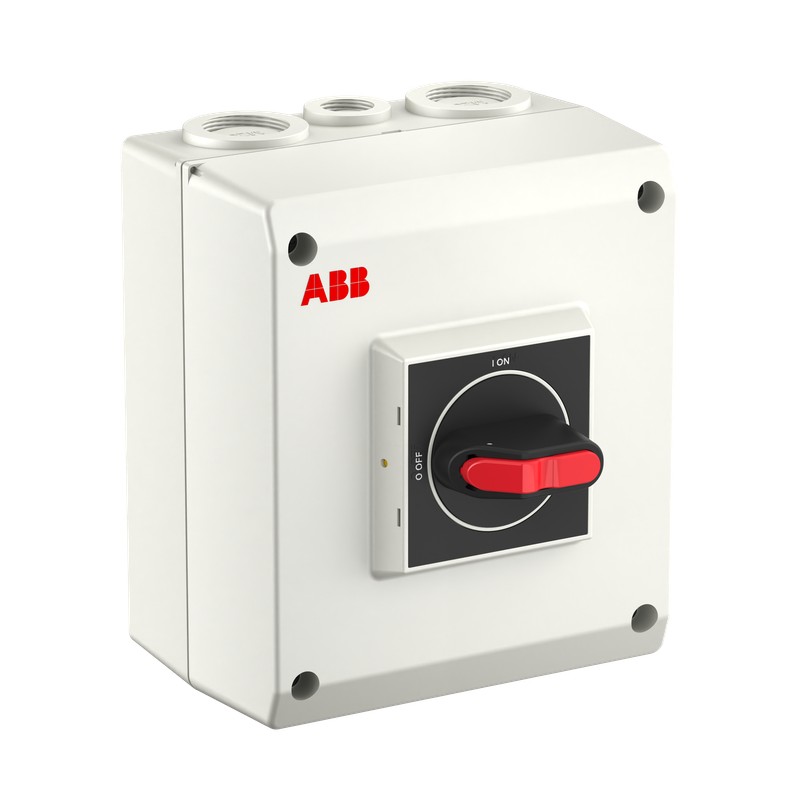

1SCA022401R0500 ABB Sectionneur int. en boîte OTP16T4M Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022401R0500 ABB Sectionneur int. en boîte OTP16T4M

1SCA022401R0500

ABB

Sectionneur int. en boîte OTP16T4M

OTP16T4M Safety switch

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $123.62
Prix unitaire: $123.62
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340002M0012
Dessins mécaniquesOTPK151385SM25.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363030
Dernière date de commande2026-08-31 All Countries
ID de produit de remplacement (NOUVEAU)OTP16GT4M
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit130 mm
Hauteur nette du produit150 mm
Profondeur/longueur nette du produit60 mm
Poids net du produit0.435 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1142 mm
Profondeur/Longueur du niveau d’emballage 1167 mm
Hauteur du niveau d’emballage 1130 mm
Poids brut du colis niveau 10.5 kg
Code EAN du niveau d’emballage 16417019130903
Technique
Section du câble0.75 ... 10 mm²
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côté2xM25+M16 / 2xM25+M16
CouleurRAL7035
Capacité de connexion du circuit principalScrew Clamp 0.75 ... 10 mm²
Screw Clamp / PE Terminal 2pc,1.5 ... 10 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 40 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeNoir
Type de poignéeSelector handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés1 NO, 0 NC
Type neutreFixed and Switchable Neutral
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO1
Nombre de pôles4P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes neutresTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 1.6 W
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 32 A
(500 V) 32 A
(690 V) 32 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 16 A
(500 V) 16 A
(690 V) 10 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 7.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
Tension nominale de fonctionnementCircuit principal 750 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V AC) 0.705 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 0.5 kA
Tournevis recommandéCircuit principal Pozidriv 2
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 0.8 N·m
Longueur de dénudage des fils10 mm
Technique UL/CSA
Longueur de dénudage des fils10 mm
Tournevis recommandéCircuit principal Pozidriv 2
Couple de serrageCircuit principal 0.8 N·m
Certificats et déclarations
Certificat BV1SCC340018D0204
Déclaration de conformité - CE1SCC340003D2704
Certificat DNV GL1SCC340045D0203
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Numéro E (Finlande)3642271
Numéro E (Norvège)1428962
Numéro E (Suède)3134543

ETIM for 1SCA022401R0500 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Oui
Finition interrupteur de maintenance/réparation (EF006986) Oui
Finition interrupteur de sécurité (EF006985) Oui
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 750 V
Tension de fonctionnement normale (EF001435) 750 V
Courant permanent nominal Iu (EF001389) 40 A
Courant permanent nominal, CA-21, 400 V (EF011777) 16 A
Courant nominal de courte durée admissible Icw (EF007050) 0.5 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 7.5 kW
Puissance de commutation à 400 V (EF009166) 7.5 kW
Nombre de pôles (EF001391) 4
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 1
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Appareil complet installé dans un boîtier
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Oui
Couleur de l'élément d'actionnement (EF007167) Noir
Finition de l'élément d'actionnement (EF006976) Poignée tournante longue
Verrouillable (EF006281) Oui
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) Autre
