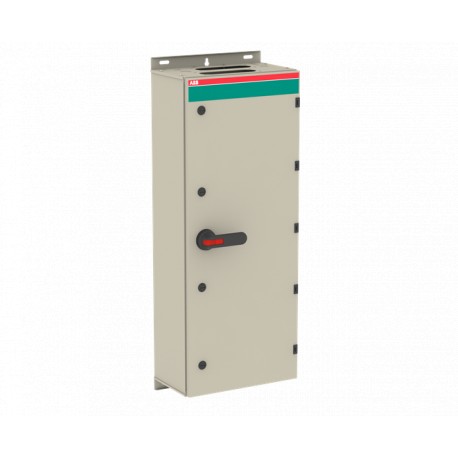

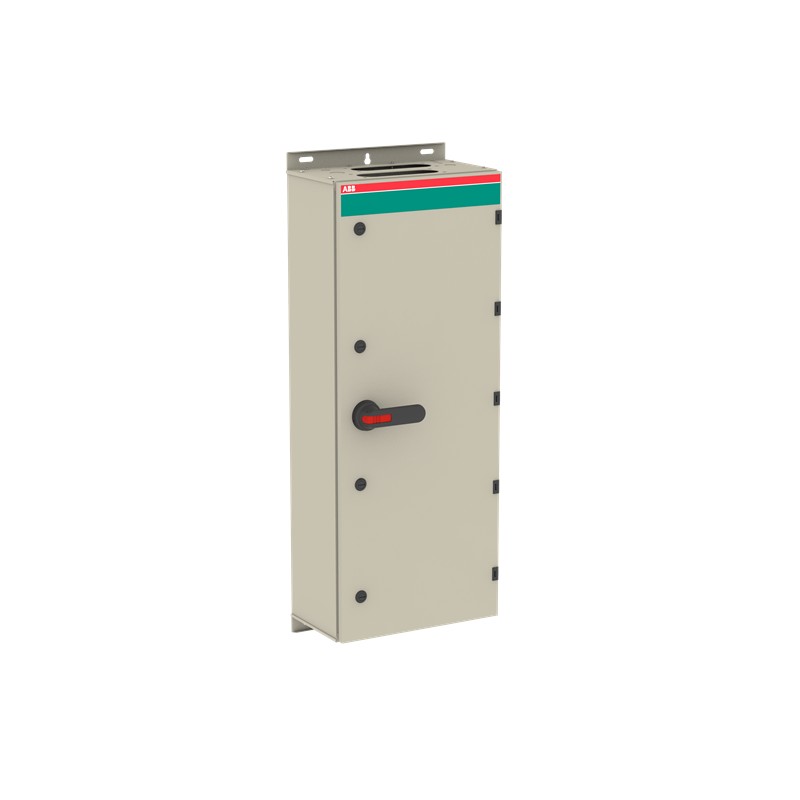

ABB 1SCA022340R2390 1SCA022340R2390 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022340R2390 ABB Sectionneur int. en boîte OT630KLCC3TZ

Référence: 1SCA022340R2390

Fabricant: ABB

Description:

Sectionneur int. en boîte OT630KLCC3TZ
OT630KLCC3TZ Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.675,70 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP61872965-bce2-42e8-8c0d-f91b20ed4006 Finland
SCIP simplifié03d08046-7af2-47aa-b6dd-f1ff69935e04 Germany
bbf6dc04-d958-4bd9-b9fc-d2762e6da8a0 Belgium
af34e044-6680-48da-b4f3-c56a78bde458 Italy
2b2f3cf6-3d17-4d79-b7e2-e15f52c0a66b Sweden
ab872207-2058-48e9-a9f8-3125620b4f9b Belgium
b1f94c8c-c163-4a63-b798-a44bc9760bd2 Poland
577a8b2d-c604-40f2-a2ff-2ce67b3d6fa3 Spain
2c3ac2d1-b42e-4a12-8aff-082618d89c93 Portugal
776f1895-a02e-4080-9175-23b1c2a76cf7 Bulgaria
931c47e7-6f78-4661-9874-69bd366f95bc Hungary
c9895452-23f4-4de6-a437-557af9aab50d France
5d69649d-b55b-4f64-9dbb-e17481f97f75 Greece
5baaea42-b976-488b-8527-4452e4857d01 Croatia
3388542d-a9be-4095-9f15-b5b396432948 Poland
de91a00b-9d9d-4148-bdf2-6812c7183606 Czech Republic
bb53ba1a-0148-4e60-8020-8d86afe10d3b Netherlands
25fe4985-d582-4ce3-a211-2c8067b43db4 Norway
27de0452-8359-4a8f-81aa-062b3e956502 Poland
ce9fab5c-4553-4cd1-858b-08ee465c4db9 Estonia
d49b2ad1-f513-4b58-bc81-43634a3e1bfd Hungary
919a115b-5c02-4bab-94db-7631a2c4d946 Denmark
0bf95128-7dbc-4859-be41-fdb1f8b918a9 Germany
fb2cbc2f-b99c-4e22-b144-2966e889469b Sweden
c7e65717-0562-4740-96e1-7e7d31db5100 France
cc5a4f64-902a-4345-b34c-08acd8a848d9 Germany
62708f02-fb79-4e48-80e4-b12b28e7f8d9 Germany
e4d1be02-11f1-451d-9439-9e4f266771d5 Germany
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340016M0005
Dessins mécaniquesOTKM104023P2C.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit400 mm
Hauteur nette du produit1000 mm
Profondeur/longueur nette du produit230 mm
Poids net du produit29.35 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1415 mm
Profondeur/Longueur du niveau d’emballage 11110 mm
Hauteur du niveau d’emballage 1325 mm
Poids brut du colis niveau 131.8 kg
Code EAN du niveau d’emballage 16417019116556
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côté2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Capacité de connexion du circuit principalHole Diameter 12 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 570 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierSteel sheet
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK09
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés2 NO, 1 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO2
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 25 W
Courant de court-circuit conditionnel nominal (Inc)90 kA
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 315 kW
(500 V) 400 kW
(690 V) 560 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 80 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 20 kA
Tournevis recommandéCircuit principal M12
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 75 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M12
Couple de serrageCircuit principal 75 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340029D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
Numéro E (Finlande)3642731
Numéro E (Norvège)1429114
Numéro E (Suède)3140614

ETIM for 1SCA022340R2390 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique20 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique315 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique315 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique400 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique1000 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique230 mm
