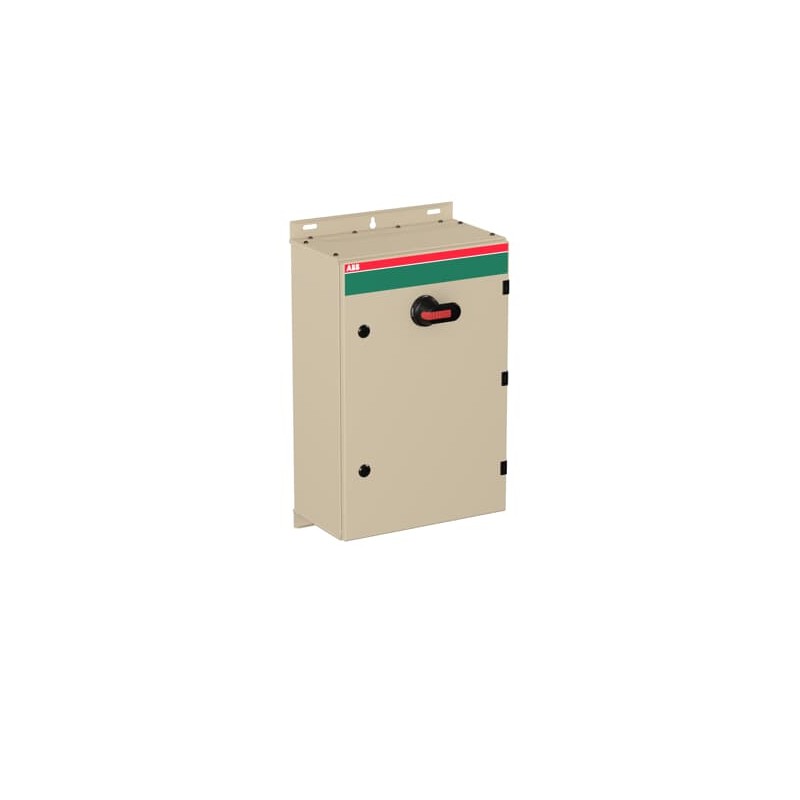

ABB 1SCA022281R6820 1SCA022281R6820 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022281R6820 ABB Int. Sectionneur en boîte OT200KAUR3TZ

Référence: 1SCA022281R6820

Fabricant: ABB

Description:

Int. Sectionneur en boîte OT200KAUR3TZ
OT200KAUR3TZ Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.272,82 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP026a69e8-a1d3-4e17-8ec7-b39c58afc7bd Finland
SCIP simplifiéeb7b2ced-85ce-48de-884f-44c2abf284a8 Germany
933335bd-6610-4809-8f40-8419ac1f37e8 Poland
c3e206fd-ba67-4b7a-8cd3-f9e19b4ca3cb Italy
d32ae6f5-0ea3-432c-9b6d-24ab641817b9 Sweden
6a67576a-3716-4305-b563-3b5addc76388 Hungary
6c3980c3-f0f8-498d-a924-fb7d28f01ac5 Netherlands
8831fcc7-109d-4cdc-897c-4277d5593605 Poland
2dc8c75a-938c-4f47-85c0-34e96b36d1ea France
8dd53dd8-0469-44a9-8510-11f03bb07011 Greece
1c1c209d-ae78-471e-8f45-f6a8720d460b Bulgaria
295cdfd8-a90e-4e6a-bc2e-dcd73e1fb8b5 Poland
38020681-62eb-47c6-9eef-8bbf30e4bb88 Estonia
60269d63-8641-4b26-82c3-4af5c52435a1 Sweden
ac946b0a-b280-40ad-9ec0-5a44082c297e Czech Republic
7cf6af2a-c1f1-454e-a147-cb8d365a7c1d Portugal
c54b16ae-3bd9-4fde-800d-24f4dd65df46 Germany
90121039-08e6-4a69-818b-c79e653f6b26 Germany
edd310cb-aac2-445a-8cb9-cf07d7bd5ae3 France
ed18a0be-abac-47f8-8f56-b451409a7d0b Belgium
4526634b-bb8d-43f2-9504-70af7ce221e0 Croatia
cf72925a-d8b8-4c6c-81ca-9cc0f675636c Belgium
36a6e023-cf70-434b-867b-e1701d85bad5 Germany
775aa0bc-377a-44d2-8a31-65d5c6e56432 Norway
923094c2-b46b-42d6-b82e-cf15cde58d8c Denmark
1794b8d0-0071-47b8-a159-83697a348335 Germany
65dfee2b-591f-468b-9ea3-3d0c52733bfc Hungary
9cd5947c-0354-4be1-b017-1bc22131b706 Spain
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340016M0005
Dessins mécaniquesOTKM604023PBL4R.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit400 mm
Hauteur nette du produit600 mm
Profondeur/longueur nette du produit230 mm
Poids net du produit21.91 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1415 mm
Profondeur/Longueur du niveau d’emballage 1710 mm
Hauteur du niveau d’emballage 1325 mm
Poids brut du colis niveau 123.6 kg
Code EAN du niveau d’emballage 16417019070391
Technique
Position d'entrée du câbleBottom/Bottom
Sorties de câbles par côtéBlank / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
CouleurRAL7032
Capacité de connexion du circuit principalHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 200 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierSteel sheet
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK09
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés2 NO, 1 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO2
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneBottom In - Bottom Out
Position des bornes PEBottom In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 4 W
Courant de court-circuit conditionnel nominal (Inc)40.5 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 160 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Tournevis recommandéCircuit principal M8
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 22 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M8
Couple de serrageCircuit principal 22 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340025D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
Numéro E (Finlande)3642803
Numéro E (Norvège)1429146
Numéro E (Suède)3140666

ETIM for 1SCA022281R6820 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique200 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique110 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique110 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique400 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique600 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique230 mm
