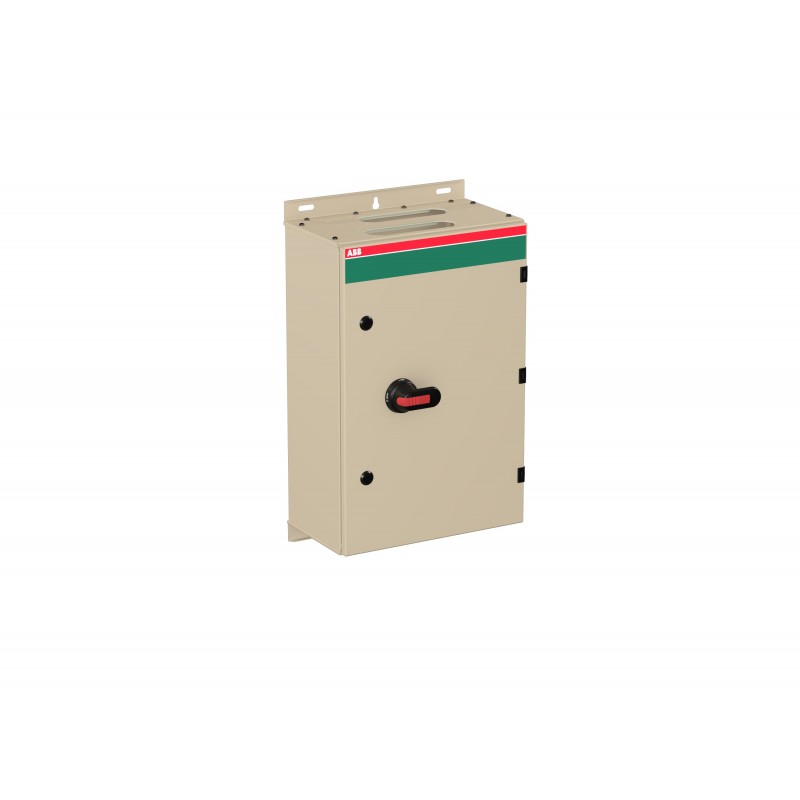

1SCA022281R5850 ABB Sectionneur int. en boîte OT315KLCC3TZ
1SCA022281R5850
ABB
Sectionneur int. en boîte OT315KLCC3TZ
OT315KLCC3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 02111b7d-d14a-4f90-bc44-cfbf9b1b56c6 Finland |
| SCIP simplifié | b29f9ac4-58bc-459e-a508-0218e6b06db2 Germany |
| 679626b0-f6a4-4016-80c7-e3b4faa80387 Poland | |
| 591ac1f4-9186-442b-a8fc-5a323788810e Belgium | |
| 9ac66def-3cdd-4935-9ca2-34a11fed1711 Hungary | |
| 4deb7650-40f7-49b7-8cb3-066dad31d24d Spain | |
| d2d2c503-3b09-4cf6-bf9e-703e7c4997ad Sweden | |
| 93bb9ac3-6198-42cd-b410-ad53bf464fba Estonia | |
| 0cd1df28-a7b8-487b-9b78-c4ff3f5a7314 Sweden | |
| 7019fda5-b6ae-49bb-99ef-e205919dca53 France | |
| 23d19542-a81c-40a5-926d-17d9acc62d2b Netherlands | |
| 72e5b010-f2a5-42b4-80a3-4dc311d9294b Poland | |
| 157cc848-7053-4746-9ab9-04beb16c4330 Greece | |
| edbafe81-500f-4bef-bf0b-413b310e8e43 Bulgaria | |
| 01eac6fc-79dd-40a8-875f-f8085cfe8c2d Poland | |
| af485235-fc67-49f4-b138-39317d6a081f Portugal | |
| 83455545-290e-443e-acfc-e0177c318553 Hungary | |
| d1eb2094-405a-4d89-9e52-de11e84c7872 Czech Republic | |
| dcdc1df8-0779-44ab-9617-c8f0cecbb8a9 France | |
| d4a9b0a1-4782-4c45-a849-57ff71a12088 Germany | |
| 8510cefa-e0d6-438d-bfe7-46e7f4d7bdf6 Germany | |
| 0449ef19-93ac-4d03-8a52-83b98c60f46c Denmark | |
| df8a31b2-6f21-4c51-91ca-1cae42970dff Germany | |
| 822d6d3a-166f-4c51-a2aa-5d64123fdc9e Belgium | |
| 58d18729-575d-455f-9659-a967f4d56557 Croatia | |
| c5e6e1fc-9c8a-41a4-abe6-7853719b7a3c Italy | |
| 73fa116e-140e-434b-acca-1231e1e0199a Germany | |
| 9f62627d-baa3-4440-a5d2-1fd8a0ddc7e8 Norway | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM604023P2C.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 19.91 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 21.6 kg |
| Code EAN du niveau d’emballage 1 | 6417019070346 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 10 mm |
| Screw Clamp / PE Terminal 4pc,10 ... 70+4pc M8 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 315 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Position des bornes PE | Top In - Bottom Out |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 61.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 160 kW |
| (500 V) 200 kW | |
| (690 V) 250 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 65 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 15 kA |
| Tournevis recommandé | Circuit principal M10 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 44 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M10 |
| Couple de serrage | Circuit principal 44 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642727 |
| Numéro E (Norvège) | 1429110 |
| Numéro E (Suède) | 3140610 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 315 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 315 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 15 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 160 kW |
| Puissance de commutation à 400 V (EF009166) | 160 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
