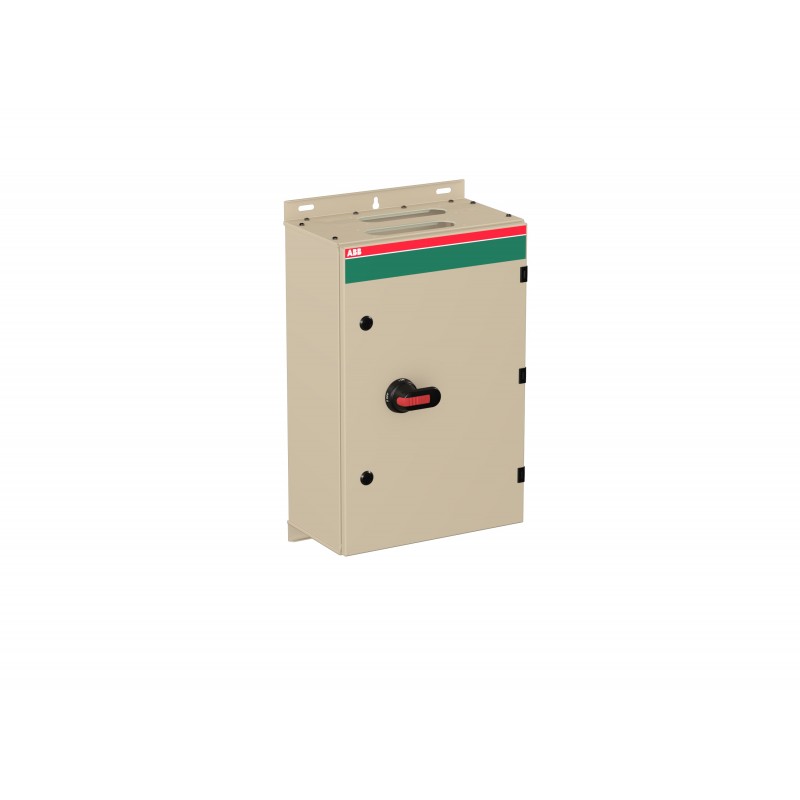

1SCA022281R5420 ABB Sectionneur int. en boîte OT200KLCC3TZ
1SCA022281R5420
ABB
Sectionneur int. en boîte OT200KLCC3TZ
OT200KLCC3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 11c71cd7-7a20-4bf9-9743-6ae0269e13e6 Finland |
| SCIP simplifié | 3a05348a-8877-4c76-b6b7-56f5ea0e9294 Germany |
| f105de05-bb44-4694-bc8a-2e20898386cc Poland | |
| 9395a740-08ee-4a9b-aafe-52051835b13e Italy | |
| 1ff61834-2dd1-48aa-b7fb-ee9681e1c42f France | |
| 2a7d4eb3-ec63-494d-afa5-8edaeadac0df Poland | |
| d60c796e-2494-4ace-a131-cdd24b61bb41 Netherlands | |
| 16c964c7-53a2-495c-9f7c-5131dc4277bf Hungary | |
| 24a792ed-98ed-4175-b8ce-3a93fbad5615 Sweden | |
| 9144f09b-184c-4974-b6f3-497209cca9ec Greece | |
| 9c479802-3462-4011-a099-27123e4499d2 Poland | |
| d6a76f6c-6bff-4edc-9994-1e0ce19a3cdb Portugal | |
| 459dfa34-47d0-4b7d-945b-211f864285de Bulgaria | |
| a77132da-caf1-4ec9-9126-62dc2da89c08 Estonia | |
| 84a1e720-a12f-4457-8cb8-d54e252a326b Sweden | |
| 565fa80b-7107-4cc9-864d-5ddbaa06928a Czech Republic | |
| e6ce435f-ede6-4d66-9d2d-7dfab103a71d Germany | |
| b2a7affc-87aa-411a-ad68-1f2594fdf861 Germany | |
| 5a88e11f-e0d1-4cde-9efd-6108fe754c20 France | |
| 8652e837-7613-4282-97cb-7290d776183a Belgium | |
| d922c263-b731-4dbb-9485-870458e85373 Belgium | |
| 8fdb66ea-5df5-482f-91b9-3c7ce0495a65 Croatia | |
| 116da4f7-a3b3-4b09-ae30-fd920d7386e7 Germany | |
| 994b5388-de1a-48eb-a433-3b926d1d7ba7 Germany | |
| 82a456ca-64a7-4b13-b639-28d0043f4478 Norway | |
| 005a5746-bb13-406f-b26c-b1c8b8b89288 Denmark | |
| 14cd13d9-4f9f-4bae-b6fa-2c164f6b24a0 Hungary | |
| c8a2531e-56d1-44d6-a672-a717f54e1ad4 Spain | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM604023P2C.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 19.31 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 21 kg |
| Code EAN du niveau d’emballage 1 | 6417019070322 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Position des bornes PE | Top In - Bottom Out |
| Perte de puissance | at Rated Operating Conditions per Pole 4 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642723 |
| Numéro E (Norvège) | 1429106 |
| Numéro E (Suède) | 3140606 |
