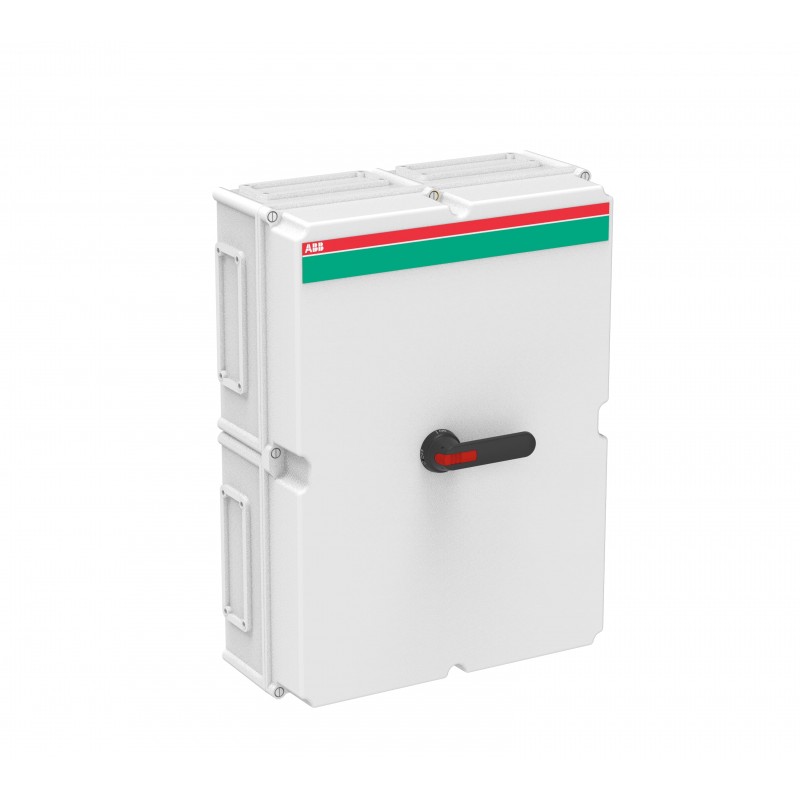

ABB 1SCA022277R1030 1SCA022277R1030 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022277R1030 ABB Sectionneur en boîte INT. OT630KFCC3T

Référence: 1SCA022277R1030

Fabricant: ABB

Description:

Sectionneur en boîte INT. OT630KFCC3T
OT630KFCC3T Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.358,25 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPe4994224-7d7e-4189-963b-af6e1bd92438 Finland
SCIP simplifié390ea437-37cf-4ad9-a932-ff50bdeb4e53 Germany
522db9c5-bf29-4f4b-a6a0-5c29919cc991 Sweden
6a5ef2d1-0ab6-4b0f-ad31-ef76f2ec9969 Belgium
b72b47a1-324f-415f-b710-aad93e616bc6 Poland
457b67c3-2b65-4aed-9afb-bf6a7a0b758f Norway
f045191e-7f05-42f2-8250-a15b22251910 Belgium
93721199-d382-4f4c-8596-eac4dff40c8f Italy
467fbc11-9f9c-420f-9e44-bb273fd4da1b France
7bb34fd8-4bab-4d43-b25a-44d26a3bdc32 Germany
9e53d75c-bd9b-4453-8c0f-1e51bc5f2c1c Germany
d97672c6-0c39-4287-8153-b4f17f5698de Denmark
4bfcf7d7-bb7d-49af-978f-150f4e1a320f Sweden
cd260c1c-45eb-48c2-853d-8bc5957e98fb Germany
9d6bd6b5-dfb2-4bbd-9e12-714c1f1bef1e Germany
75d1f483-11f9-4f09-b7c7-0e3ba7fffa74 Czech Republic
3cfb6c10-5506-4563-bbd4-311c881294ce Poland
47ef714f-ddb7-4077-ba0a-85dce94d2f80 Netherlands
f01e08b8-d794-4d4b-84d7-2e3d565ca553 France
3875ce14-8096-42e7-aada-264f2e0ecabe Estonia
7dbeb1a8-6334-4fd6-869b-a4dc2aa40093 Hungary
1fbadae0-f6cd-4ffd-9e9c-ba534bb106c6 Croatia
63548419-d66a-4e0b-9414-97a6caae3d4c Greece
3b5b567f-42b4-435a-bc23-810b4124f98d Poland
4aff552b-1e1b-45e2-9304-f823415b3772 Bulgaria
523eabc8-6b96-4854-ac9b-81b1b05f1b04 Hungary
93c2f228-7e2c-4958-9003-802b2f6bf998 Portugal
0a0b9fd6-f914-4c7e-89a0-f32865c78a83 Spain
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340015M0004
Dessins mécaniquesOTPK765625P2II.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit560 mm
Hauteur nette du produit760 mm
Profondeur/longueur nette du produit250 mm
Poids net du produit18.33 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1575 mm
Profondeur/Longueur du niveau d’emballage 1780 mm
Hauteur du niveau d’emballage 1340 mm
Poids brut du colis niveau 120.5 kg
Code EAN du niveau d’emballage 16417019063362
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côté2xII-flange / 2xII-flange
CouleurRAL7035
Capacité de connexion du circuit principalHole Diameter 12 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 570 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés2 NO, 1 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO2
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 25 W
Courant de court-circuit conditionnel nominal (Inc)90 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 315 kW
(500 V) 400 kW
(690 V) 560 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 80 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 20 kA
Tournevis recommandéCircuit principal M12
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 75 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M12
Couple de serrageCircuit principal 75 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340029D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
Numéro E (Finlande)3642421
Numéro E (Norvège)1429314
Numéro E (Suède)3140236

ETIM for 1SCA022277R1030 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique570 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique20 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique315 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique315 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique560 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique760 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique250 mm
