ABBCommutateurs manuels1SCA022277R0490 ABB Sectionneur int. en boîte OT400DFCC3T

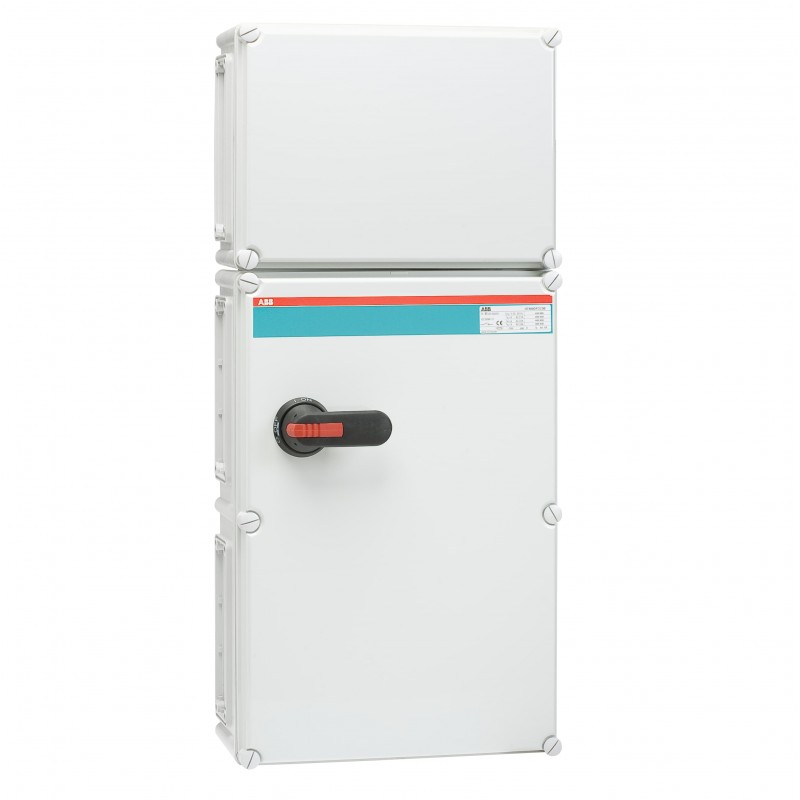

ABB 1SCA022277R0490 1SCA022277R0490 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022277R0490 ABB Sectionneur int. en boîte OT400DFCC3T

Référence: 1SCA022277R0490

Fabricant: ABB

Description:

Sectionneur int. en boîte OT400DFCC3T
OT400DFCC3T Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.110,96 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP3fba797c-37e6-485d-b2b9-f5c5f3da3053 Finland
SCIP simplifiéa896705e-e89d-4fc2-bb45-cfbbc2113123 Germany
33a6131a-e412-4906-9093-8771f82a16ad Norway
7fb0dc93-bb96-4040-b7c4-837652850a61 Hungary
a82183b5-3266-40bb-bf6a-9251aa17685c Estonia
57074bea-f833-4840-bc68-c5358a56c807 Croatia
2893db37-5192-4f7f-a276-0d49edfd0770 Greece
b0d84869-240b-4e49-9299-737d45a92fc2 Netherlands
d19a2106-89df-4f74-a127-7cfc8df8783f Czech Republic
3280c8f3-d8da-4a76-8813-9f7e2d6c07db Poland
5271e441-926b-4137-b18e-0ce9d111a5a8 France
76e54d9c-8006-4d81-a020-11e57d0b6c87 Spain
93ecc24a-8def-407f-96a7-72832c1fa7b4 Bulgaria
85b2da21-bced-4da6-9556-992e76a3930f Portugal
4409a7ce-e86a-4c14-ba07-facd2ace16cf Hungary
aedc0196-a7cc-438d-9f3f-a645daf4eefc Germany
e260ac80-7e59-49cc-9b9d-8c55f42c30bd Italy
9436fe95-b05b-429d-aa03-46691a60af94 Belgium
d7851f1e-3cf0-40a2-863b-16db9a625fc2 Poland
d5707dbe-e48a-4228-8e1c-ba3bef8426c6 Sweden
3693534e-1859-49dd-9348-305e8b34da63 Belgium
f01840e2-f478-484d-8e61-69cf2c7aee89 Germany
97f5e049-7983-4db7-aaaf-aa5028f0ba2a Poland
778cddd3-5549-40fc-9a47-31cfa3070ab5 Germany
5dc70f57-00f6-4cb8-992f-c75e6d068cfa Germany
b0d0dc25-afdb-4ca6-a720-b84be62f8392 Denmark
9018717d-cdfb-4d01-8e80-d58ad97f8f9c France
11889ba3-7b24-4c7a-8a35-cfff3f1e49b2 Sweden
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340015M0004
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit380 mm
Hauteur nette du produit840 mm
Profondeur/longueur nette du produit180 mm
Poids net du produit14.206 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1415 mm
Profondeur/Longueur du niveau d’emballage 1910 mm
Hauteur du niveau d’emballage 1325 mm
Poids brut du colis niveau 116.4 kg
Code EAN du niveau d’emballage 16417019063331
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéII-flange / II-flange
CouleurRAL7035
Capacité de connexion du circuit principalHole Diameter 10 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 400 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés2 NO, 1 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO2
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 10 W
Courant de court-circuit conditionnel nominal (Inc)61.5 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 355 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 65 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 15 kA
Tournevis recommandéCircuit principal M10
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 44 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M10
Couple de serrageCircuit principal 44 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340025D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
Numéro E (Finlande)3642416
Numéro E (Norvège)1429312
Numéro E (Suède)3140234
