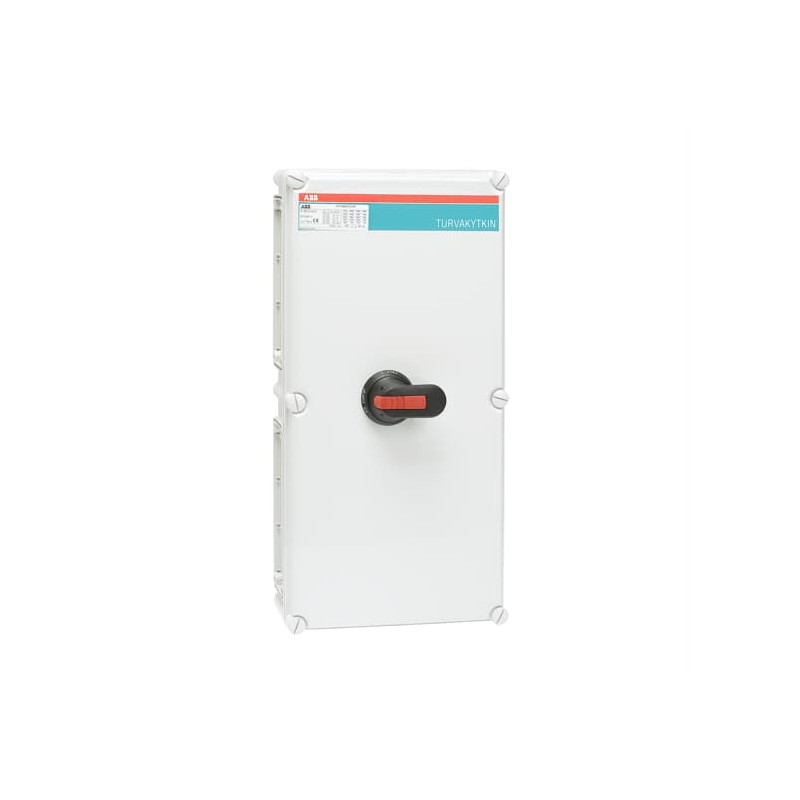

ABB 1SCA022276R8830 1SCA022276R8830 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022276R8830 ABB Sectionneur int. en boîte OT250KFCC3T

Référence: 1SCA022276R8830

Fabricant: ABB

Description:

Sectionneur int. en boîte OT250KFCC3T
OT250KFCC3T Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 811,45 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP17fd61fa-5bdf-405f-b479-6e410e31a63d Finland
SCIP simplifiéedb7c5ed-91ee-4879-89c3-4ed40ae8612d Germany
89e8acd3-33b3-47c9-a760-d594a45a87f0 Poland
3c5fa5fe-de7b-4097-b6e7-4997cdb53b6f Spain
bfa28274-3760-47c5-b5c3-58198103767b Belgium
73a6b23e-2bda-4e2d-ae99-d43b4475548a Hungary
134c6c9d-d707-4666-b9e8-7ab570805edf Poland
695c241d-f03b-4275-a985-81f056907fc6 Bulgaria
0f93d6a4-3124-4cfa-87de-34ab2bcf25f5 Greece
b9d0e652-f8fc-43fe-98fa-8b52f8e2dda0 Portugal
774c123d-5677-40ff-ba69-333482efe3d2 Sweden
5d8c58f4-80c6-4c1e-8ef0-279c721b51ba Estonia
a9fbefe5-60c4-4f68-8d47-6e21060684d5 Hungary
9f523786-1992-473b-b53d-ef1ef9419772 Poland
b606eca1-d121-404b-a86b-22c72a4806bf France
c3c0839b-1bfb-4b18-8703-1c332424df3d Czech Republic
aa889c2e-4237-4b3d-b1e9-573b0be57f32 Germany
2e4f4b04-9f29-4f06-8101-dc82edc8fced France
b010d8f4-a301-43af-8e70-ae3af9f57e18 Germany
56d30019-d24c-4085-a8a7-341f0ed01bd3 Netherlands
e7921484-446d-41bc-8953-fdf9f36b5dc2 Sweden
b8387355-0060-4a9f-ab74-1877b666ed24 Italy
e009dfcc-8e26-4c43-9277-6dfaff613950 Germany
e7eaad53-84bd-4943-8425-62c4ca58881a Croatia
17114208-0521-4ef0-b305-36d676a0e0bc Belgium
73218bb2-51d6-4f4d-ba28-26dcb446bd93 Norway
b0719754-1cdd-40cc-b945-bde7b8128211 Denmark
1bc80046-df67-4507-8a47-f1dfd7d3162a Germany
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340015M0004
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit280 mm
Hauteur nette du produit560 mm
Profondeur/longueur nette du produit130 mm
Poids net du produit7.063 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1415 mm
Profondeur/Longueur du niveau d’emballage 1710 mm
Hauteur du niveau d’emballage 1325 mm
Poids brut du colis niveau 19.3 kg
Code EAN du niveau d’emballage 16417019063256
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéII-flange / II-flange
CouleurRAL7035
Capacité de connexion du circuit principalHole Diameter 8 mm
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 250 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés2 NO, 1 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO2
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Courant de court-circuit conditionnel nominal (Inc)40.5 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 250 A
(500 V) 250 A
(690 V) 250 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 132 kW
(500 V) 160 kW
(690 V) 200 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 30 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 8 kA
Tournevis recommandéCircuit principal M8
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 22 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M8
Couple de serrageCircuit principal 22 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340025D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)
Numéro E (Finlande)3642406
Numéro E (Norvège)1429308
Numéro E (Suède)3140230

ETIM for 1SCA022276R8830 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique250 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique8 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique132 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique132 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique280 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique560 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique130 mm

FICHE TECHNIQUE - PDF
