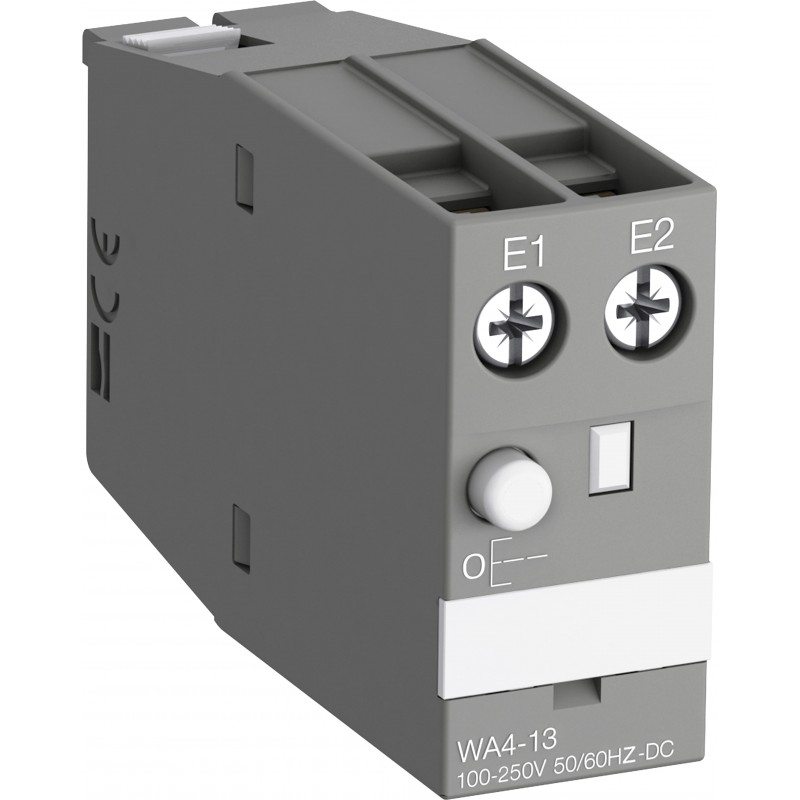

1SBN040100R1013 ABB WA4-13 Mec. Compte de rétention AF09-AF65
1SBN040100R1013
ABB
WA4-13 Mec. Compte de rétention AF09-AF65
WA4-13 maintien mec. Cont. E09-AF65
WA4-13 100-250V50/60HZ-DC Mechanical Latching Unit
Appareillage industriel basse tension > Accessoires pour connectique basse tension
Contacteurs et relais thermiques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85389099 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SBC100214C0202 |
| Instructions et manuels | 1SBC101046M6801 |
| Instructions et manuels (partie 2) | 1SAC200017M0002 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 19.8 mm |
| Profondeur/longueur nette du produit | 67.4 mm |
| Hauteur nette du produit | 41 mm |
| Poids net du produit | 0.065 kg |
| Technique | |
| Normes | IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-4-1-14 |
| Fréquence nominale (f) | Circuit de commande 50 / 60 Hz |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-5-1 690 V |
| Tension nominale du circuit de commande (Uc) | 50 Hz 100 ... 250 V |
| 60 Hz 100 ... 250 V | |
| Fonctionnement en courant continu 100 ... 250 V | |
| Consommation de la bobine | Pull-in DC (Umin / Umax) 15 ... 100 W |
| Connexion du circuit de contrôle de capacité | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Rigid Stranded 1/2x 1 ... 2.5 mm² | |
| Longueur de dénudage des fils | Circuit de commande 10 mm |
| Couple de serrage | Circuit de contrôle 1.2 N·m |
| Type de terminal | Bornes à vis |
| Convient pour | AF09 |
| AF09Z | |
| AF12 | |
| AF12Z | |
| AF16 | |
| AF16Z | |
| AF26 | |
| AF26Z | |
| AF30 | |
| AF30Z | |
| AF38 | |
| AF38Z | |
| AF40 | |
| AF52 | |
| AF65 | |
| NF22E | |
| NFZ22E | |
| NF31E | |
| NFZ31E | |
| NF40E | |
| NFZ40E | |
| Nom du produit | Mechanical Latching Unit |
| Technique UL/CSA | |
| Couple de serrage UL/CSA | Circuit de contrôle 11 in·lb |
| Environnemental | |
| Altitude maximale de fonctionnement autorisée | Without Derating 3000 m |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat CB | CB_HU-002678-A1 |
| Certificat CCC | CCC_2024010305656856 |
| Déclaration de conformité - CCC | 2020980303000186 |
| Déclaration de conformité - CE | 1SBD250020U1000 |
| Déclaration de conformité - UKCA | 1SBD250042U1000 |
| Certificat UL | UL_20181026-E312527_7_2 |
| Carte de référencement UL | UL_E312527 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 72 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 25 mm |
| Hauteur du niveau d’emballage 1 | 44 mm |
| Poids brut du colis niveau 1 | 0.08 kg |
| Code EAN du niveau d’emballage 1 | 3471523131088 |
| Classifications et normes externes | |
| ETIM 7 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 8 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| ETIM 9 | EC002498 - Accessories/spare parts for low-voltage switch technology |
| UNSPSC | 39122221 |
| Code de catégorie granulaire IDEA (IGCC) | 5219 >> Switch part or accessory |
| Numéro E (Finlande) | 3709747 |
| Caractéristique | Valeur |
|---|---|
| Type d'accessoire (EF000215) | Verrouillage mécanique |
| Accessoire (EF013236) | Oui |
| Pièce détachée (EF013237) | Non |
