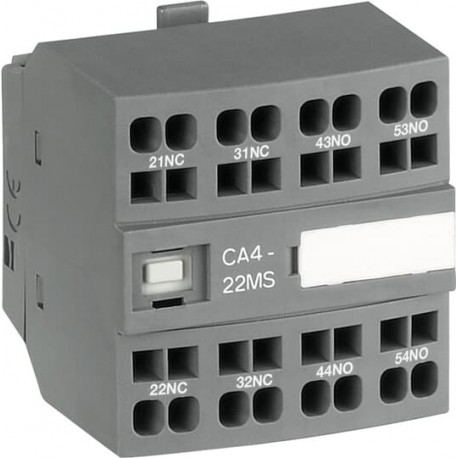

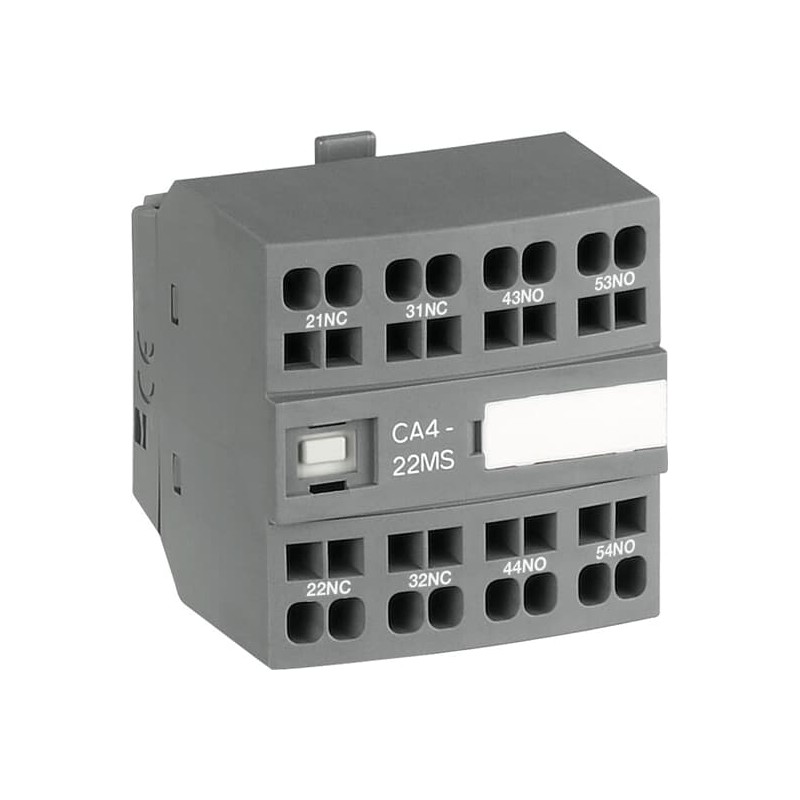

1SBN010145R1122 ABB Bloc de contact auxiliaire CA4-22MS Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBN010145R1122 ABB Bloc de contact auxiliaire CA4-22MS

1SBN010145R1122

ABB

Bloc de contact auxiliaire CA4-22MS

Plus de détails


Contacteurs et relais thermiques

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés


Les plus vendus

▲

En savoir plus

▲


  • Type de produit étendu :
    CA4-22MS
  • ID produit:
    1SBN010145R1122
  • Ean:
    3471523130326
  • Description du catalogue:
    Bloc de contact auxiliaire CA4-22MS
  • Longue description:
    Les blocs de contact auxiliaires sont utilisés pour le fonctionnement de circuits auxiliaires et de circuits de commande pour les environnements industriels standard.
    Types de blocs de contact auxiliaires pour montage frontal:
    • Bloc CA4 1 ou 4 pôles, avec contacts instantanés N.O., N.C.
    • Bloc CC4 à 1 pôle, avec contact principal N.O. ou contact retardé N.C.
    • Bloc CAT4 à 2 pôles, avec contacts N.O. + N.C. instantanés et connexion terminale de bobine A1 / A2 sur la face avant.
    Sélectionnez les blocs de contact auxiliaires à 4 pôles CA4-.. E, CA4-.. M, CA4-.. U ou CA4-.. Type N, selon le type de contacteur ou de relais de contacteur pour le respect des exigences standard (voir « Marquage et positionnement des bornes »).
    Types de blocs de contact auxiliaires pour montage latéral:
    • Bloc CAL4 à 2 pôles, avec contacts instantanés N.O. + N.C.
    Pour le clipser sur le côté droit et/ou gauche des contacteurs. Les blocs de contact auxiliaires sont équipés de bornes de raccordement à vis livrées ouvertes, protégées contre les contacts directs accidentels et portant le marquage de fonction correspondant.

classement

  • Quantité minimale de commande :
    1 pièce
  • Numéro de tarif douanier:
    85389099
  • Type principal du produit :
    Accessoires pour contacteurs de bloc

Téléchargements populaires

taille

  • Largeur nette du produit :
    43mm
  • Profondeur nette du produit / Longueur:
    39.5mm
  • Hauteur nette du produit :
    45mm
  • Poids net du produit :
    0.06Kg

technique

  • Circuit auxiliaire de capacité de raccordement :
    Flexible avec Ferrule 1/2x 0.75 ... 2,5 mm²
    Flexible avec Ferrule isolé 1/2x 0.75 ... 1,5 mm²
    Rigide 1/2x 1 ... 2,5 mm²
  • Fréquence maximale de commutation électrique :
    (AC-15) 1200 cycles par heure
    (DC-13) 900 cycles par heure
  • Fréquence maximale de commutation mécanique :
    3600 cycles par heure
  • Type de montage:
    Montage avant
  • Nombre de contacts auxiliaires NC:
    2
  • Nombre de contacts auxiliaires NON :
    2
  • Fréquence nominale (f):
    Circuit auxiliaire 50 / 60 Hz
  • Puissance de résister à l’impulsion nominale (Ulutin):
    6 kV
  • Tension d’isolation nominale (UJe):
    acc. à l’IEC 60947-5-1 et VDE 0110 (Gr.C) 690 V
    acc. à UL/CSA 600 V
  • Évalué courant opérationnel AC-15 (Ie):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Évalué courant opérationnel DC-13 (Ie):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Tension opérationnelle nominale :
    Circuit auxiliaire 690 V
  • Courant nominal de courte durée de résistance basse tension (ICw):
    pour 0,1 s 140 A
    pour 1 s 100 A
  • Convient à:
    AF09
    AF09Z
    AF12
    AF12Z
    AF16
    AF16Z
    AF09B
    AF09ZB
    AF12B
    AF12ZB
    AF16B
    AF16ZB
  • Type terminal:
    Terminaux à ressort
  • Longueur de décapage du fil:
    Circuit auxiliaire 10 mm

UL/CSA technique

  • Pilote UL/CSA :
    A600
    N° Q600

environnemental

  • Courant thermique à air libre conventionnel (Iième):
    acc. à l’IEC 60947-5-1, q = 40 °C 16 A
  • Degré de protection :
    selon IEC 60529, IEC 60947-1, EN 60529 Terminaux auxiliaires IP20
  • Informations RoHS:
    2CMT2021-006277
  • DEEE B2C / B2B :
    Business To Business
  • Catégorie WEEE:
    5. Petit équipement (pas de dimension externe supérieure à 50 cm)

Certificats et déclarations (numéro de document)

Informations sur les conteneurs

  • Paquet niveau 1 Unités:
    boîte 1 pièce
  • Largeur du paquet niveau 1 :
    46 mm
  • Package Niveau 1 Profondeur / Longueur:
    46 mm
  • Package Niveau 1 Hauteur:
    46 mm
  • Forfait Niveau 1 Poids brut:
    0,06 kg
  • Forfait Niveau 1 EAN:
    3471523130326

Classifications

  • Classe électronique:
    V11.0 : 27371302
  • ETIM 6:
    EC000041 - Bloc de contact auxiliaire
  • ETIM 7:
    EC000041 - Bloc de contact auxiliaire
  • ETIM 8:
    EC000041 - Bloc de contact auxiliaire
  • Code de classification des objets :
    K
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
