ABBContacteurs et relais thermiques1SBN010110R1011 ABB CA4-11 CONTACT AUX. FRONTAL

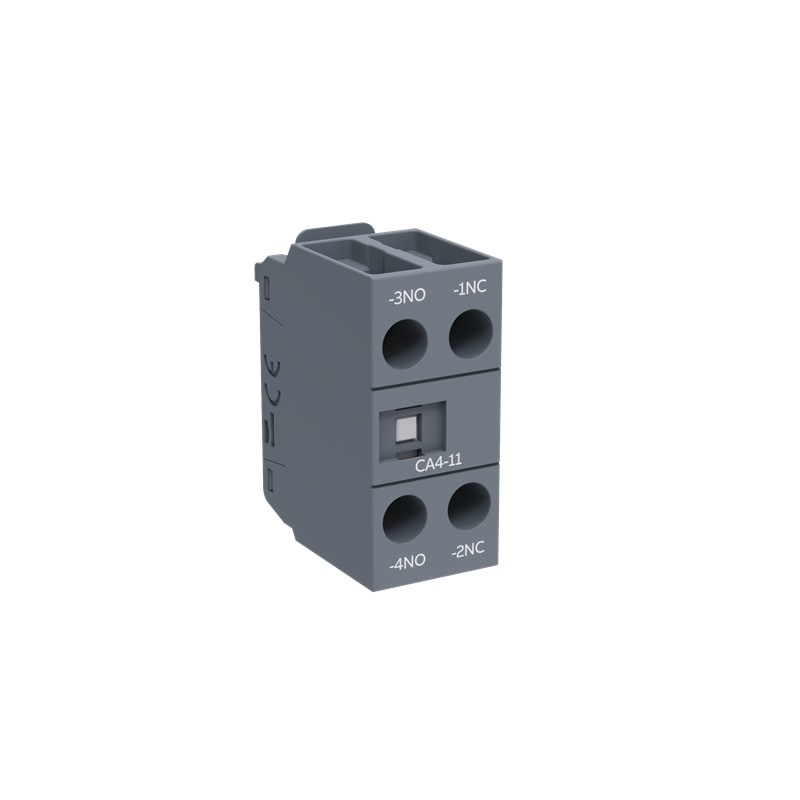

ABB 1SBN010110R1011 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBN010110R1011 ABB CA4-11 CONTACT AUX. FRONTAL

Code: 1SBN010110R1011

Fabricant: ABB

Description:

CA4-11 CONTACT AUX. FRONTAL
CA4-11 Auxiliary Contact Block

Catégories:

  • Appareillage industriel basse tension > Bloc de contact auxiliaire
  • ABB > Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 7,91 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85389099
Téléchargements populaires
Instructions et manuels (partie 2)1SAC200017M0002
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit43 mm
Profondeur/longueur nette du produit19.9 mm
Hauteur nette du produit23.6 mm
Poids net du produit0.024 kg
Technique
Nombre de contacts auxiliaires NO1
Nombre de contacts auxiliaires NC1
Nombre de pôles2P
NormesIEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
Tension nominale de fonctionnementCircuit auxiliaire 690 V
Fréquence nominale (f)Circuit auxiliaire 50 / 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant de fonctionnement nominal AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Courant nominal de courte durée admissible basse tension (Icw)for 0.1 s 140 A
for 1 s 100 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-5-1 690 V
acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)6 kV
Fréquence de commutation électrique maximale(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Fréquence de commutation mécanique maximale3600 cycles per hour
Perte de puissanceat 6 A per Pole 0.1 W
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Longueur de dénudage des filsCircuit Auxiliaire 10 mm
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
Couple de serrageCircuit auxiliaire 1.2 N·m
Type de terminalBornes à vis
Convient pourAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AF26
AF26Z
AF30
AF30Z
AF38
AF38Z
AF40
AF52
AF65
AF80
AF96
AFC09
AFC12
AFC16
AFC26
AFC30
AFC38
AFC40
AFC52
AFC65
AFC80
AFC96
NF22E
NFZ22E
NF31E
NFZ31E
NF40E
NFZ40E
NFC22E
NFC31E
NFC40E
NFZB22E
NFB22E
NFZB31E
NFB31E
NFZB40E
NFB40E
Nom du produitAuxiliary Contact Block
Technique UL/CSA
Capacité de connexion du circuit auxiliaire UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Couple de serrage UL/CSACircuit auxiliaire 11 in·lb
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat BVBV_2634H24900C1
Certificat CBFR-719194
Certificat CCCCCC_2024010305656311
Déclaration de conformité - CCCCQC2019010304264779
Déclaration de conformité - CE1SBD250007U1000
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1bag 1 pièce
Largeur du niveau d’emballage 1110 mm
Profondeur/Longueur du niveau d’emballage 1110 mm
Hauteur du niveau d’emballage 130 mm
Poids brut du colis niveau 10.026 kg
Code EAN du niveau d’emballage 13471523024687
Nombre d’unités au niveau d’emballage 2box 50 pièce
Poids brut du colis de niveau 21.4 kg
Classifications et normes externes
Code de classification des objetsK
ETIM 7EC000041 - Auxiliary contact block
ETIM 8EC000041 - Auxiliary contact block
ETIM 9EC000041 - Auxiliary contact block
eClassV11.0 : 27371302
UNSPSC39121500

ETIM for 1SBN010110R1011 Appareillage industriel basse tension (EC000041)

Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre d'interrupteurs de signal d'erreur (EF007613)
Valeur de la caractéristique0
Nom de la caractéristiqueCourant de fonctionnement nominal CA-15, 230 V (EF001385)
Valeur de la caractéristique4 A
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueRelevable
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueFixation frontale
Nom de la caractéristiqueDouille (EF000048)
Valeur de la caractéristiqueSans
