ABBContacteurs et relais thermiques1SBL401022R7500 ABB UAFC70-30-00-75 Continuation. 70kVAr 200V

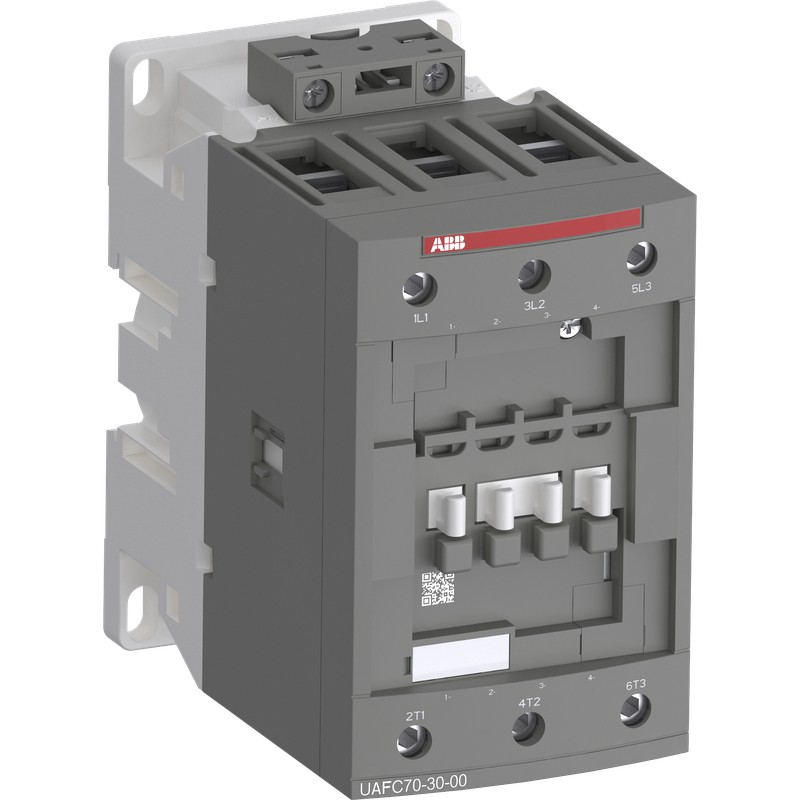

ABB 1SBL401022R7500 1SBL401022R7500 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBL401022R7500 ABB UAFC70-30-00-75 Continuation. 70kVAr 200V

Référence: 1SBL401022R7500

Fabricant: ABB

Description:

UAFC70-30-00-75 Continuation. 70kVAr 200V
UAFC70-30-00-75 200V 50Hz 200-220V 60Hz Contactor

Catégories:

  • Appareillage industriel basse tension > Contacteur pour commande de condensateur
  • ABB > Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 307,08 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques1SBC100214C0202
Fiche technique, Informations techniques (Partie 2)1SFC100125C0334
Instructions et manuels1SBC101082M6811
Instructions et manuels (partie 2)1SBC101082M6801
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit70 mm
Profondeur/longueur nette du produit119.5 mm
Hauteur nette du produit116 mm
Poids net du produit1.183 kg
Technique
Nombre de contacts principaux NON3
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO0
Nombre de contacts auxiliaires NC0
Nombre de pôles3P
NormesIEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1
Tension nominale de fonctionnementCircuit auxiliaire 690 V
Circuit principal 690 V
Fréquence nominale (f)Circuit auxiliaire 50 / 60 Hz
Circuit de commande 50 / 60 Hz
Circuit principal 50 / 60 Hz
Courant de fonctionnement nominal AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
Puissance nominale de fonctionnement AC-6b (Pe)(230 / 240 V) 40 °C, 50 / 60 Hz 40 kvar
(230 / 240 V) 60 °C, 50 / 60 Hz 37.5 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 31.5 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 70 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 65 kvar
(400 / 415 V) 60 °C, 50 / 60 Hz 55 kvar
(440 V) 40 °C, 50 / 60 Hz 70 kvar
(440 V) 60 °C, 50 / 60 Hz 70 kvar
(440 V) 70 °C, 50 / 60 Hz 60 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 70 kvar
(500 / 550 V) 60 °C, 50 / 60 Hz 70 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 60 kvar
(690 V) 40 °C, 50 / 60 Hz 80 kvar
(690 V) 60 °C, 50 / 60 Hz 80 kvar
(690 V) 70 °C, 50 / 60 Hz 70 kvar
Dispositifs de protection contre les courts-circuitsAuxiliary Circuit - gG Type Fuses 10 A
gG Type Fuses 1.5 ... 1.8 In A
Capacité de coupure maximalecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 750 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)8 kV
Fréquence de commutation électrique maximale240 cycles per hour
Durabilité mécanique10 million
Fréquence de commutation mécanique maximale3600 cycles per hour
Limites de fonctionnement de la bobine(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tension nominale du circuit de commande (Uc)50 Hz 200 V
50 Hz 200 V
60 Hz 200 ... 220 V
Consommation de la bobineAverage Holding Value 50 / 60 Hz 20 V·A
Average Pull-in Value 50 Hz 236 V·A
Average Pull-in Value 60 Hz 260 V·A
Perte de puissanceat Rated Operating Conditions per Pole 5 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 7 ... 21 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 5 ... 16 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 3 ... 17 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 7 ... 22 ms
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)2 x M4 or 2 x M6 Screws Placed Diagonally
Capacité de connexion du circuit principalFlexible with Ferrule 1/2x 6 ... 50 mm²
Flexible with Insulated Ferrule 1/2x 6 ... 50 mm²
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Cable 1/2x 1 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Connexion du circuit de contrôle de capacitéRigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Couple de serrageCircuit auxiliaire 1.2 N·m
Circuit de contrôle 1.2 N·m
Circuit principal 6 N·m
Type de terminalBornes à vis
Nom du produitBlock Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V
Capacité de connexion du circuit principal UL/CSA1/2x 6-1 AWG
Rigid Solid 1/2x 6-1 AWG
Rigid Stranded 1/2x 6-1 AWG
Capacité de connexion du circuit auxiliaire UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Circuit de contrôle de capacité de connexion UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Couple de serrage UL/CSACircuit auxiliaire 11 in·lb
Circuit de contrôle 11 in·lb
Circuit principal 53 in·lb
Environnemental
Température de l'air ambiantClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Résistance climatiqueCategory B according to IEC 60947-1 Annex Q
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Degré de pollution3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat CB9AKK108471A0453
Certificat CCC9AKK108471A0452
Déclaration de conformité - CE1SBD250072U1000
Certificat UL9AKK108471A1497
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 11 pièce
Largeur du niveau d’emballage 1150 mm
Profondeur/Longueur du niveau d’emballage 1103 mm
Hauteur du niveau d’emballage 1150 mm
Poids brut du colis niveau 11.288 kg
Code EAN du niveau d’emballage 13471525001822
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC001079 - Capacitor contactor
ETIM 8EC001079 - Capacitor contactor
ETIM 9EC001079 - Capacitor contactor
eClassV11.0 : 27371006
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4756 >> Capacitor magnet contactor
