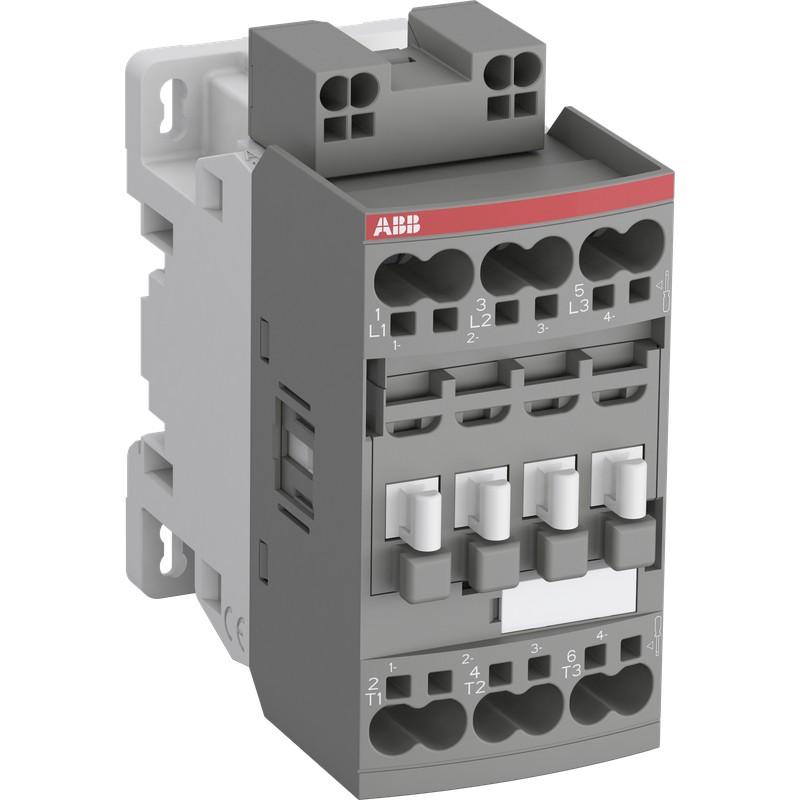

1SBL291005R8400 ABB AFC38-30-00K-84 Contacteur

0/5 - 0 Opiniones

Référence 1SBL291005R8400

Fabricant: ABB

Description:

AFC38-30-00K-84 Contacteur

Contacteur AFC38-30-00K-84

AFC38-30-00K-84 110V50Hz 110-120V60Hz Contactor

Plus de détails

Catégories:
Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Garantie, réparation et dévolution.

Prix total: $143.05

Prix unitaire: $143.05

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Related products

▲

Les plus vendus

▲

En savoir plus

▲

Commande
Quantité minimale de commande	1 pièce
Numéro de tarif douanier	85364900
Téléchargements populaires
Fiche technique, Informations techniques	1SBC100219C0201
Instructions et manuels	1SBC101061M6801
Instructions et manuels (partie 2)	1SAC200017M0002
Dessin dimensionnel CAO	2CDC001079B0201
Dimensions
Largeur nette du produit	45 mm
Profondeur/longueur nette du produit	86 mm
Hauteur nette du produit	92.3 mm
Poids net du produit	0.356 kg
Technique
Nombre de contacts principaux NON	3
Nombre de contacts principaux NC	0
Nombre de contacts auxiliaires NO	0
Nombre de contacts auxiliaires NC	0
Nombre de pôles	3P
Normes	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tension nominale de fonctionnement	Circuit principal 690 V
Fréquence nominale (f)	Circuit de commande 50 / 60 Hz
	Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l'air libre (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant de fonctionnement nominal AC-1 (I_e)	(690 V) 40 °C 50 A
	(690 V) 60 °C 42 A
	(690 V) 70 °C 37 A
Courant de fonctionnement nominal AC-3 (I_e)	(415 V) 60 °C 38 A
	(440 V) 60 °C 38 A
	(500 V) 60 °C 33 A
	(690 V) 60 °C 24 A
	(380 / 400 V) 60 °C 38 A
	(220 / 230 / 240 V) 60 °C 40 A
Courant de fonctionnement nominal AC-3e (I_e)	(415 V) 60 °C 38 A
	(440 V) 60 °C 38 A
	(500 V) 60 °C 33 A
	(690 V) 60 °C 24 A
	(380 / 400 V) 60 °C 38 A
	(220 / 230 / 240 V) 60 °C 40 A
Courant de fonctionnement nominal DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Courant de fonctionnement nominal DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Courant de fonctionnement nominal DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 25 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 25 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Puissance nominale de fonctionnement AC-3 (P_e)	(415 V) 18.5 kW
	(440 V) 22 kW
	(500 V) 22 kW
	(690 V) 22 kW
	(380 / 400 V) 18.5 kW
	(220 / 230 / 240 V) 11 kW
Puissance nominale de fonctionnement AC-3e (P_e)	(415 V) 18.5 kW
	(440 V) 22 kW
	(500 V) 22 kW
	(690 V) 22 kW
	(380 / 400 V) 18.5 kW
	(220 / 230 / 240 V) 11 kW
Courant nominal de courte durée admissible basse tension (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
Capacité de coupure maximale	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Tension d'isolement nominale (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (U_imp)	6 kV
Fréquence de commutation électrique maximale	(AC-1) 600 cycles per hour
	(AC-15) 0 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 0 cycles per hour
Fréquence de commutation mécanique maximale	3600 cycles per hour
Tension nominale du circuit de commande (U_c)	50 Hz 110 V
	60 Hz 110 ... 120 V
Consommation de la bobine	Average Holding Value 50 / 60 Hz 8 V·A
	Average Pull-in Value 50 Hz 70 V·A
	Average Pull-in Value 60 Hz 66 V·A
Perte de puissance	at Rated Operating Conditions AC-1 per Pole 2.44 W
	at Rated Operating Conditions AC-3 per Pole 1.41 W
Temps de fonctionnement	Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 9 ... 20 ms
	Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 4 ... 18 ms
	Entre la mise sous tension de la bobine et l'ouverture du contact NC 7 ... 21 ms
	Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 26 ms
Montage sur rail DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)	2 x M4 Screws Placed Diagonally
Capacité de connexion du circuit principal	Flexible with Ferrule 1/2x 1 ... 6 mm²
	Flexible with Insulated Ferrule 1/2x 1 ... 6 mm²
	Flexible 1/2x 1 ... 6 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 4 ... 10 mm²
Connexion du circuit de contrôle de capacité	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid 1/2x 1 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Longueur de dénudage des fils	Circuit de commande 10 mm
	Circuit principal 14 mm
Degré de protection	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Tournevis recommandé	Pozidriv PZ
Type de terminal	Bornes à ressort enfichables
Nom du produit	Block Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA	Circuit principal 600 V
Classification d'utilisation générale UL/CSA	(600 V AC) 45 A
Puissance nominale UL/CSA	(120 V AC) Single Phase 2 hp
	(200 ... 208 V AC) Three Phase 10 hp
	(220 ... 240 V AC) Three Phase 10 hp
	(240 V AC) Single Phase 5 hp
	(440 ... 480 V AC) Three Phase 25 hp
	(550 ... 600 V AC) Three Phase 30 hp
Capacité de connexion du circuit principal UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-8 AWG
Circuit de contrôle de capacité de connexion UL/CSA	Rigid Solid 1/2x 18-14 AWG
Utilisation du moteur à pleine charge	(120 V AC) Single Phase 24 A
	(200 ... 208 V AC) Three Phase 32.2 A
	(220 ... 240 V AC) Three Phase 28 A
	(240 V AC) Single Phase 28 A
	(440 ... 480 V AC) Three Phase 34 A
	(550 ... 600 V AC) Three Phase 32 A
Environnemental
Température de l'air ambiant	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
	Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Résistance climatique	Category B according to IEC 60947-1 Annex Q
Altitude maximale de fonctionnement autorisée	Without Derating 3000 m
Résistance aux vibrations	4g Closed Position & 2g Open position 5 ... 300 Hz
Degré de pollution	3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)	9AKK108467A5658
Déclaration REACH	2CMT2021-006202
Informations RoHS	2CMT2021-006277
Statut RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA	2CMT2023-006525
DEEE B2C / B2B	Business To Business
Catégorie DEEE	5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat BV	BV_2634H24898C1
Certificat CB	CB_SE-113158
Certificat CCS	GZ23PTB00147
Certificat CQC	CQC2010010304445623
Déclaration de conformité - CCC	2020980304001254
Déclaration de conformité - CE	1SBD250024U1000
Déclaration de conformité - UKCA	1SBD250045U1000
Certificat DNV	9AKK108470A6934
Certificat KC	9AKK108471A9569
Certificat RINA	9AKK108470A5006
Certificat UL	E312527-20231026
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1	box 1 pièce
Largeur du niveau d’emballage 1	93 mm
Profondeur/Longueur du niveau d’emballage 1	86 mm
Hauteur du niveau d’emballage 1	45 mm
Poids brut du colis niveau 1	0.383 kg
Code EAN du niveau d’emballage 1	3471523015111
Classifications et normes externes
Code de classification des objets	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Code de catégorie granulaire IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBL291005R8400 Appareillage industriel basse tension (EC000066)
Caractéristique	Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978)	110 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979)	110 V
Type de tension d'actionnement (EF008242)	CA
Courant de fonctionnement nominal CA-1, 400 V (EF001393)	50 A
Courant de fonctionnement nominal CA-3, 400 V (EF001392)	38 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364)	18.5 kW
Adapté à un montage sur rail (EF001126)	Non
Nombre de contacts auxiliaires à fermeture (EF001376)	0
Nombre de contacts auxiliaires à ouverture (EF001377)	0
Type de raccordement du circuit principal (EF006819)	Raccordement par borne à ressort
Nombre de contacts ouverture en tant que contacts principaux (EF001375)	0
Nombre de contacts à fermeture en tant que contacts principaux (EF001374)	3

Datasheet - PDF

▲

Titre:	Taille:	Type:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire

Écrire commentaire

Sous forme de peau

Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit? Oui Non

	Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Évaluation des clients:

Produit: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Évaluation des clients:

Produit: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Évaluation des clients:

Produit: 31295 WÖHNER Support fusible classe CC 1
5 / 5 Usefull product

— B rahul 2025-09-18
Évaluation des clients:

Produit: 2CSF202004R1250 ABB FH202 AC-25 / 0.03 r&eacu
