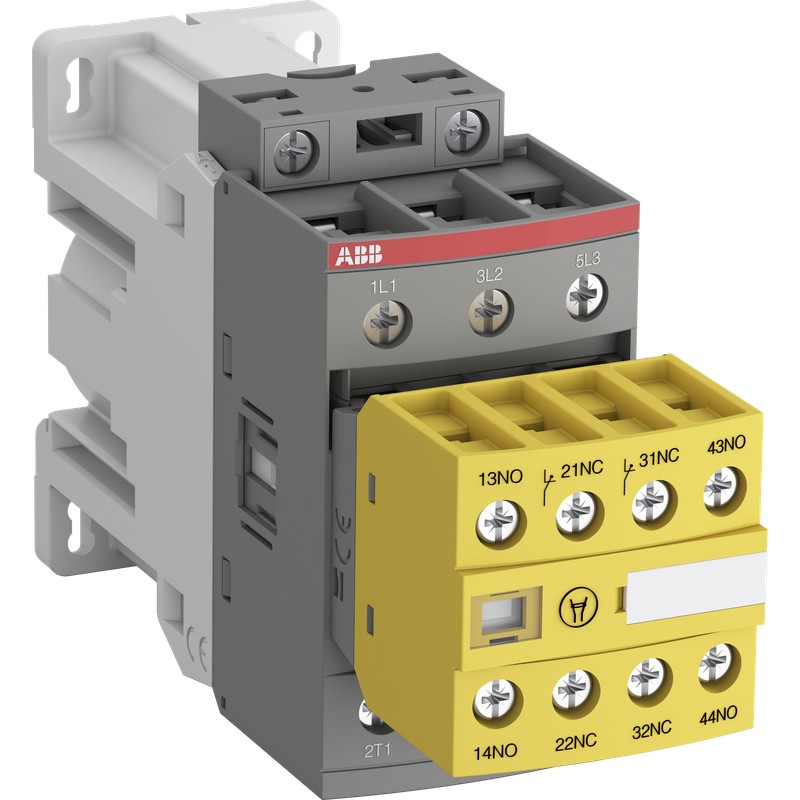

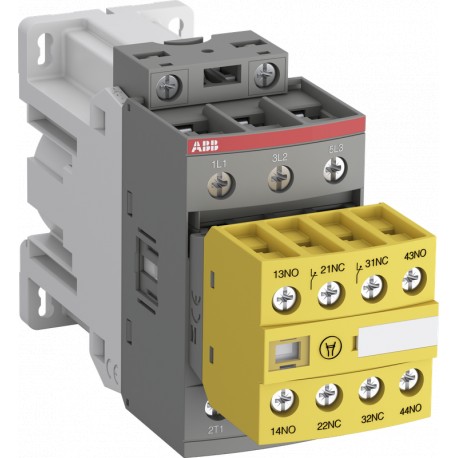

1SBL276082R3022 ABB AFS30Z-30-22-30 Contacteur 24VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBL276082R3022 ABB AFS30Z-30-22-30 Contacteur 24VDC

1SBL276082R3022

ABB

AFS30Z-30-22-30 Contacteur 24VDC

AFS30Z-30-22-30 24VDC Contactor

Plus de détails


Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Données EPLAN9AAC190100_EPLAN
Fiche technique, Informations techniques1SBC100214C0202
Instructions et manuels1SBC101052M6801
Instructions et manuels (partie 2)1SAC200017M0002
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit45 mm
Profondeur/longueur nette du produit139.5 mm
Hauteur nette du produit86 mm
Poids net du produit0.54 kg
Diagramme des dimensionsDNV_TAE00001AF-4
Technique
Nombre de contacts principaux NON3
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO2
Nombre de contacts auxiliaires NC2
Nombre de pôles3P
NormesIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Tension nominale de fonctionnementCircuit auxiliaire 690 V
Circuit principal 690 V
Fréquence nominale (f)Circuit auxiliaire 50 / 60 Hz
Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant de fonctionnement nominal AC-1 (Ie)(690 V) 40 °C 50 A
(690 V) 60 °C 42 A
(690 V) 70 °C 37 A
Courant de fonctionnement nominal AC-3 (Ie)(415 V) 60 °C 32 A
(440 V) 60 °C 32 A
(500 V) 60 °C 28 A
(690 V) 60 °C 21 A
(380 / 400 V) 60 °C 32 A
(220 / 230 / 240 V) 60 °C 33 A
Courant de fonctionnement nominal AC-3e (Ie)(415 V) 60 °C 32 A
(440 V) 60 °C 32 A
(500 V) 60 °C 28 A
(690 V) 60 °C 21 A
(380 / 400 V) 60 °C 32 A
(220 / 230 / 240 V) 60 °C 33 A
Courant de fonctionnement nominal AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Courant de fonctionnement nominal DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 50 A
(110 V) 2 Poles in Series, 60 °C 42 A
(110 V) 2 Poles in Series, 70 °C 37 A
(110 V) 3 Poles in Series, 40 °C 50 A
(110 V) 3 Poles in Series, 60 °C 42 A
(110 V) 3 Poles in Series, 70 °C 37 A
(220 V) 3 Poles in Series, 40 °C 50 A
(220 V) 3 Poles in Series, 60 °C 42 A
(220 V) 3 Poles in Series, 70 °C 37 A
(72 V) 1-Pole, 40 °C 50 A
(72 V) 1-Pole, 60 °C 42 A
(72 V) 1-Pole, 70 °C 37 A
(72 V) 2 Poles in Series, 40 °C 50 A
(72 V) 2 Poles in Series, 60 °C 42 A
(72 V) 2 Poles in Series, 70 °C 37 A
(72 V) 3 Poles in Series, 40 °C 50 A
(72 V) 3 Poles in Series, 60 °C 42 A
(72 V) 3 Poles in Series, 70 °C 37 A
Courant de fonctionnement nominal DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 50 A
(110 V) 2 Poles in Series, 60 °C 42 A
(110 V) 2 Poles in Series, 70 °C 37 A
(110 V) 3 Poles in Series, 40 °C 50 A
(110 V) 3 Poles in Series, 60 °C 42 A
(110 V) 3 Poles in Series, 70 °C 37 A
(220 V) 3 Poles in Series, 40 °C 50 A
(220 V) 3 Poles in Series, 60 °C 42 A
(220 V) 3 Poles in Series, 70 °C 37 A
(72 V) 1-Pole, 40 °C 50 A
(72 V) 1-Pole, 60 °C 42 A
(72 V) 1-Pole, 70 °C 37 A
(72 V) 2 Poles in Series, 40 °C 50 A
(72 V) 2 Poles in Series, 60 °C 42 A
(72 V) 2 Poles in Series, 70 °C 37 A
(72 V) 3 Poles in Series, 40 °C 50 A
(72 V) 3 Poles in Series, 60 °C 42 A
(72 V) 3 Poles in Series, 70 °C 37 A
Courant de fonctionnement nominal DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 50 A
(110 V) 2 Poles in Series, 60 °C 42 A
(110 V) 2 Poles in Series, 70 °C 37 A
(110 V) 3 Poles in Series, 40 °C 50 A
(110 V) 3 Poles in Series, 60 °C 42 A
(110 V) 3 Poles in Series, 70 °C 37 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 25 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 25 A
(72 V) 2 Poles in Series, 40 °C 50 A
(72 V) 2 Poles in Series, 60 °C 42 A
(72 V) 2 Poles in Series, 70 °C 37 A
(72 V) 3 Poles in Series, 40 °C 50 A
(72 V) 3 Poles in Series, 60 °C 42 A
(72 V) 3 Poles in Series, 70 °C 37 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Puissance nominale de fonctionnement AC-3 (Pe)(400 V) 15 kW
(415 V) 15 kW
(440 V) 18.5 kW
(500 V) 18.5 kW
(690 V) 18.5 kW
(380 / 400 V) 15 kW
(220 / 230 / 240 V) 9 kW
Puissance nominale de fonctionnement AC-3e (Pe)(415 V) 15 kW
(440 V) 18.5 kW
(500 V) 18.5 kW
(690 V) 18.5 kW
(380 / 400 V) 15 kW
(220 / 230 / 240 V) 9 kW
Courant nominal de courte durée admissible basse tension (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
for 0.1 s 140 A
for 1 s 100 A
Capacité de coupure maximalecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-4-1 690 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)6 kV
Fréquence de commutation électrique maximale(AC-1) 600 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 1200 cycles per hour
(DC-13) 900 cycles per hour
Fréquence de commutation mécanique maximale3600 cycles per hour
Tension nominale du circuit de commande (Uc)Fonctionnement en courant continu 24 V
Perte de puissanceat 6 A per Pole 0.1 W
at Rated Operating Conditions AC-1 per Pole 2.4 W
at Rated Operating Conditions AC-3 per Pole 0.9 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 22 ... 57 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 17 ... 29 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 20 ... 35 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 27 ... 53 ms
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)2 x M4 Screws Placed Diagonally
Capacité de connexion du circuit principalFlexible with Ferrule 1/2x 1.5 ... 10 mm²
Flexible with Insulated Ferrule 1x 1.5 ... 10 mm²
Flexible with Insulated Ferrule 2x 1.5 ... 4 mm²
Rigid Solid 1/2x 2.5 ... 4 mm²
Rigid Stranded 1/2x 2.5 ... 10 mm²
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Connexion du circuit de contrôle de capacitéFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Longueur de dénudage des filsCircuit Auxiliaire 10 mm
Circuit de commande 10 mm
Circuit principal 14 mm
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Couple de serrageCircuit auxiliaire 1.2 N·m
Circuit de contrôle 1.2 N·m
Circuit principal 2.5 N·m
Type de terminalBornes à vis
Nom du produitBlock Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V
Classification d'utilisation générale UL/CSA(600 V AC) 50 A
Puissance nominale UL/CSA(120 V AC) Single Phase 2 hp
(200 ... 208 V AC) Three Phase 10 hp
(220 ... 240 V AC) Three Phase 10 hp
(240 V AC) Single Phase 5 hp
(440 ... 480 V AC) Three Phase 20 hp
(550 ... 600 V AC) Three Phase 25 hp
Capacité de connexion du circuit principal UL/CSARigid Solid 1/2x 14-10 AWG
Rigid Stranded 1/2x 14-8 AWG
Capacité de connexion du circuit auxiliaire UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Circuit de contrôle de capacité de connexion UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Couple de serrage UL/CSACircuit auxiliaire 11 in·lb
Circuit de contrôle 11 in·lb
Circuit principal 22 in·lb
Utilisation du moteur à pleine charge(120 V AC) Single Phase 24 A
(200 ... 208 V AC) Three Phase 32.2 A
(220 ... 240 V AC) Three Phase 28 A
(240 V AC) Single Phase 28 A
(440 ... 480 V AC) Three Phase 27 A
(550 ... 600 V AC) Three Phase 27 A
Environnemental
Température de l'air ambiantClose to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Résistance climatiqueaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Résistance aux chocs selon la norme IEC 60068-2-27Closed, Shock Direction: A 30 g
Closed, Shock Direction: B1 25 g
Closed, Shock Direction: B2 15 g
Closed, Shock Direction: C1 25 g
Closed, Shock Direction: C2 25 g
Résistance aux vibrations4g Closed Position & 2g Open position 5 ... 300 Hz
Degré de pollution3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
SCIP04ba8fa6-0d96-4e32-8297-fd2bb82147b8 France
SCIP simplifié2444f361-b9be-4379-8d7f-7ff63edba1ce Denmark
df6d3dd8-7393-4575-b1be-04d24efae340 Germany
6c23003f-bf27-4c8c-a330-0187ce408245 Portugal
7341e7c6-6ead-4911-bada-d834de6c6e60 Poland
de936e1d-5563-49e0-a490-101d8cc942bc Czech Republic
0cd43bb4-c5d6-45bd-b0db-5990cb7f7a66 Estonia
8da46f61-e4e2-4f80-a4da-d367dd3990b0 Germany
9cc3ae89-b88f-4548-a9ee-eef361026fb6 Belgium
8b05e08d-5070-4dcf-af48-133f58a850e4 Hungary
e7c64570-19d1-466b-9ee4-f6c099e0e1fb Germany
ee6dae04-1c15-45e9-af7c-e171fc18c481 Croatia
1726e6bb-f826-47d5-9996-c6ca47474aa2 Spain
c3b2b7bc-d890-4a14-a89b-c51360846b1b Norway
bbdc009b-eefb-484e-be29-8ec00b0dd97b Sweden
397251a2-acce-4ca4-b0c8-4bbccb1f506e Finland
09e346c6-a211-408e-9bd2-01304a6041fa Greece
ab8ed5c8-38c1-4ff2-a3c1-ce26225bd06d Netherlands
d9289193-b0e7-4ae8-bacd-c771e94dd7b6 Germany
3a1d34bd-f2fc-41b9-b0b8-9aec387c6028 Italy
009b6144-2e54-406b-8718-d1d5b69c4ffe Belgium
92610c25-c8aa-47d8-ab83-eb5e6c54e935 Sweden
9a75b0b6-84af-4826-a327-400336d3e051 Poland
2c45f5e3-5969-4402-979f-6bc4510a4f82 Germany
f2516ab9-0b37-4d98-b9e9-d27fecce9a41 Poland
bbcbbddc-0678-4661-be4f-e1bbc8d7e989 France
32f55cda-20c1-4062-8f18-e069a2405280 Bulgaria
d5e1a118-ef13-4fac-8b9c-75f7e6bc0560 Hungary
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
ABB EcoSolutionsOui
Déchets destinés à l'enfouissement en décharge - DestinationAucun déchet non-dangereux mis en décharge -
Instructions de démontage en fin de vie1SBC101080M6801
Déclaration environnementale de produit - DEP1SBD250584E4000
Amélioration de l'efficacité énergétique pour les clientsEfficacité du produit - Produit considéré comme plus économe en énergie par rapport à un produit similaire sur le marché. -
Taux de recyclabilité du produit selon la norme EN45555Concu pour utiliser des ressources recyclables et réutilisables - Norme EN45555 - 94.3 %
Certificats et déclarations
Certificat A2L – UL9AKK108469A4875
9AKK108469A4879
Certificat ABSABS_20-2060694-PDA
Certificat BVBV_2634H24898C1
Certificat CBCB_SE-116364
Certificat CCCCCC_2024010304656668
Certificat CQCCQC2010010304445623
Déclaration de conformité - CCC2020980304001254
Déclaration de conformité - CE1SBD250022U1000
Déclaration de conformité - UKCA1SBD250044U1000
Certificat DNVDNV_TAE00001AF-4
Certificat LRLRS_LR23403517TA-02
Certificat RINARINA_ELE142224XG
Certificat RMRSRMRS_1802705280
Certificat ULUL-US-2150887-5
UL-CA-2142658-5
Carte de référencement ULE312527
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 196 mm
Profondeur/Longueur du niveau d’emballage 1145 mm
Hauteur du niveau d’emballage 150 mm
Poids brut du colis niveau 10.591 kg
Code EAN du niveau d’emballage 13471523158597
Nombre d’unités au niveau d’emballage 2crate 12 pièce
Largeur du niveau d’emballage 251 mm
Profondeur/Longueur du niveau d’emballage 298 mm
Hauteur du niveau d’emballage 2148 mm
Poids brut du colis de niveau 27.092 kg
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4758 >> Iec Contactors
Numéro E (Finlande)3708049
Numéro E (Suède)3210681

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
