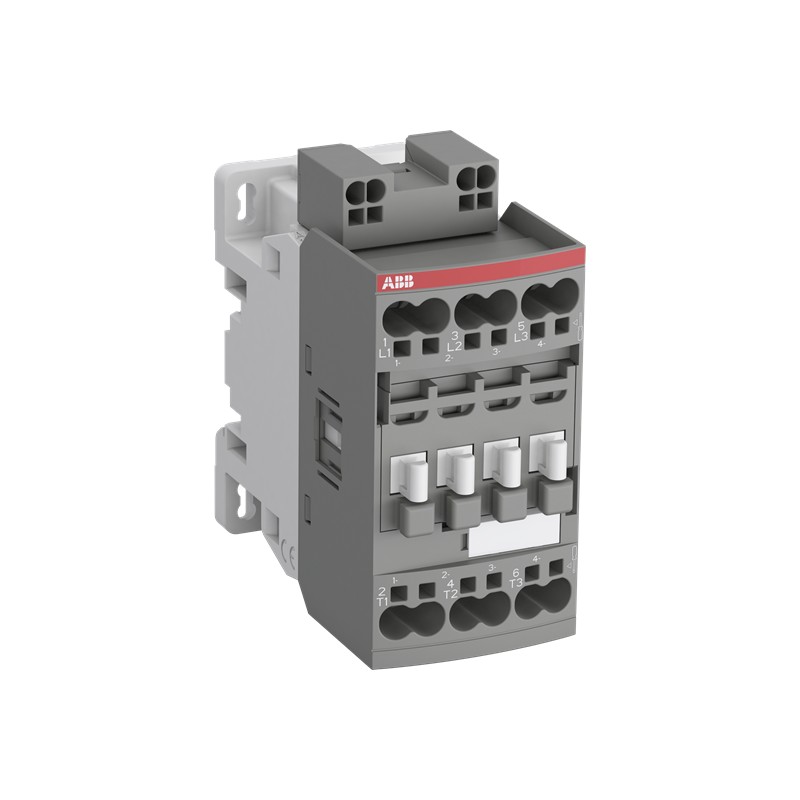

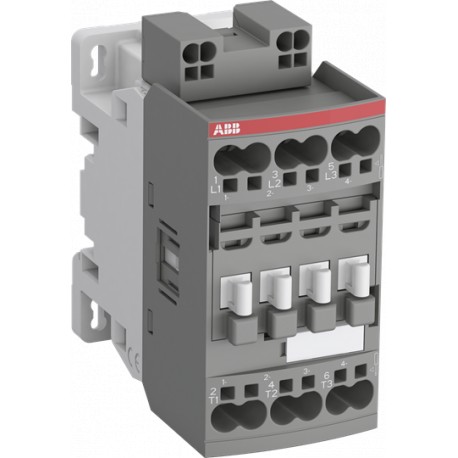

1SBL276005R2000 ABB AF30Z-30-00K-20 12-20VDC

0/5 - 0 Opiniones

Référence 1SBL276005R2000

Fabricant: ABB

Description:

AF30Z-30-00K-20 12-20VDC

AF30Z-30-00K-20 12-20VDC Contactor

Plus de détails

Catégories:
Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Garantie, réparation et dévolution.

Prix total: $183.79

Prix unitaire: $183.79

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Les plus vendus

▲

En savoir plus

▲

Commande
Quantité minimale de commande	1 pièce
Numéro de tarif douanier	85364900
Téléchargements populaires
Données EPLAN	9AAC159660_EPLAN
Fiche technique, Informations techniques	1SBC100214C0202
Instructions et manuels	1SBC101054M6801
Instructions et manuels (partie 2)	1SAC200017M0002
Dessin dimensionnel CAO	2CDC001079B0201
Dimensions
Largeur nette du produit	45 mm
Profondeur/longueur nette du produit	86 mm
Hauteur nette du produit	92.3 mm
Poids net du produit	0.36 kg
Technique
Nombre de contacts principaux NON	3
Nombre de contacts principaux NC	0
Nombre de contacts auxiliaires NO	0
Nombre de contacts auxiliaires NC	0
Nombre de pôles	3P
Normes	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tension nominale de fonctionnement	Circuit principal 690 V
Fréquence nominale (f)	Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l'air libre (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
Courant de fonctionnement nominal AC-1 (I_e)	(690 V) 40 °C 50 A
	(690 V) 60 °C 42 A
	(690 V) 70 °C 37 A
Courant de fonctionnement nominal AC-3 (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Courant de fonctionnement nominal AC-3e (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Courant de fonctionnement nominal DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Courant de fonctionnement nominal DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Courant de fonctionnement nominal DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 25 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 25 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Puissance nominale de fonctionnement AC-3 (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Puissance nominale de fonctionnement AC-3e (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Courant nominal de courte durée admissible basse tension (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
Capacité de coupure maximale	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Tension d'isolement nominale (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (U_imp)	6 kV
Fréquence de commutation électrique maximale	(AC-1) 600 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
Fréquence de commutation mécanique maximale	3600 cycles per hour
Tension nominale du circuit de commande (U_c)	Fonctionnement en courant continu 12 ... 20 V
Perte de puissance	at Rated Operating Conditions AC-1 per Pole 2.44 W
	at Rated Operating Conditions AC-3 per Pole 1 W
Temps de fonctionnement	Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 13 ... 98 ms
	Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 11 ... 95 ms
	Entre la mise sous tension de la bobine et l'ouverture du contact NC 38 ... 90 ms
	Entre la mise sous tension de la bobine et la fermeture du contact NO 40 ... 95 ms
Montage sur rail DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)	2 x M4 Screws Placed Diagonally
Capacité de connexion du circuit principal	Flexible with Ferrule 1/2x 1 ... 6 mm²
	Flexible with Insulated Ferrule 1/2x 1 ... 6 mm²
	Flexible 1/2x 1 ... 6 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 4 ... 10 mm²
Connexion du circuit de contrôle de capacité	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid 1/2x 1 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Longueur de dénudage des fils	Circuit de commande 10 mm
	Circuit principal 14 mm
Degré de protection	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Type de terminal	Bornes à ressort enfichables
Nom du produit	Block Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSA	Circuit principal 600 V
Classification d'utilisation générale UL/CSA	(600 V AC) 45 A
Puissance nominale UL/CSA	(120 V AC) Single Phase 2 hp
	(200 ... 208 V AC) Three Phase 10 hp
	(220 ... 240 V AC) Three Phase 10 hp
	(240 V AC) Single Phase 5 hp
	(440 ... 480 V AC) Three Phase 20 hp
	(550 ... 600 V AC) Three Phase 25 hp
Capacité de connexion du circuit principal UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-8 AWG
Circuit de contrôle de capacité de connexion UL/CSA	Rigid Solid 1/2x 18-14 AWG
Utilisation du moteur à pleine charge	(120 V AC) Single Phase 24 A
	(200 ... 208 V AC) Three Phase 32.2 A
	(220 ... 240 V AC) Three Phase 28 A
	(240 V AC) Single Phase 28 A
	(440 ... 480 V AC) Three Phase 27 A
	(550 ... 600 V AC) Three Phase 27 A
Environnemental
Température de l'air ambiant	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Résistance climatique	acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
Altitude maximale de fonctionnement autorisée	Without Derating 3000 m
Résistance aux vibrations	4g Closed Position & 2g Open position 5 ... 300 Hz
Degré de pollution	3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)	9AKK108467A5658
Déclaration REACH	2CMT2021-006202
Informations RoHS	2CMT2021-006277
Statut RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA	2CMT2023-006525
DEEE B2C / B2B	Business To Business
Catégorie DEEE	5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
Instructions de démontage en fin de vie	1SBC101080M6801
Déclaration environnementale de produit - DEP	1SBD250584E4000
Teneur en matériaux durables dans les emballages (% en poids)	Carton recyclé - 86 %
Teneur en matériaux durables dans le produit (% en poids)	Métal recyclé - 28 %
Certificats et déclarations
Certificat ABS	ABS_20-2060694-PDA
Certificat CB	CB_SE-116364
Certificat CCC	CCC_2024010304656668
Certificat CQC	CQC2010010304445623
	CQC2020010304294316
Déclaration de conformité - CCC	2020980304001254
	2020980304001052
Déclaration de conformité - CE	1SBD250000U1000
Déclaration de conformité - UKCA	1SBD250031U1000
Certificat DNV	DNV_TAE00001AF-4
Certificat LR	LRS_LR23403517TA-02
Certificat RINA	RINA_ELE142224XG
Certificat RMRS	RMRS_1802705280
Certificat UL	UL-US-2150887-5
	UL-CA-2142658-5
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1	box 1 pièce
Largeur du niveau d’emballage 1	93 mm
Profondeur/Longueur du niveau d’emballage 1	86 mm
Hauteur du niveau d’emballage 1	45 mm
Poids brut du colis niveau 1	0.375 kg
Code EAN du niveau d’emballage 1	3471523156609
Nombre d’unités au niveau d’emballage 2	box 21 pièce
Largeur du niveau d’emballage 2	250 mm
Profondeur/Longueur du niveau d’emballage 2	300 mm
Hauteur du niveau d’emballage 2	315 mm
Poids brut du colis de niveau 2	16.875 kg
Classifications et normes externes
Code de classification des objets	Q
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Code de catégorie granulaire IDEA (IGCC)	4758 >> Iec Contactors
Numéro E (Finlande)	3707923

ETIM for 1SBL276005R2000 Appareillage industriel basse tension (EC000066)
Caractéristique	Valeur
Tension d'alimentation de courant nominal CC (EF003980)	12 V
Type de tension d'actionnement (EF008242)	CC
Courant de fonctionnement nominal CA-1, 400 V (EF001393)	50 A
Courant de fonctionnement nominal CA-3, 400 V (EF001392)	32 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364)	15 kW
Adapté à un montage sur rail (EF001126)	Non
Nombre de contacts auxiliaires à fermeture (EF001376)	0
Nombre de contacts auxiliaires à ouverture (EF001377)	0
Type de raccordement du circuit principal (EF006819)	Raccordement par borne à ressort
Nombre de contacts ouverture en tant que contacts principaux (EF001375)	0
Nombre de contacts à fermeture en tant que contacts principaux (EF001374)	3

Datasheet - PDF

▲

Titre:	Taille:	Type:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire

Écrire commentaire

Sous forme de peau

Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit? Oui Non

	Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Évaluation des clients:

Produit: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Évaluation des clients:

Produit: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Évaluation des clients:

Produit: 31295 WÖHNER Support fusible classe CC 1
5 / 5 Usefull product

— B rahul 2025-09-18
Évaluation des clients:

Produit: 2CSF202004R1250 ABB FH202 AC-25 / 0.03 r&eacu
