Agrandir l'image Les images sont à titre illustratif. Svp, révisez la fiche technique.

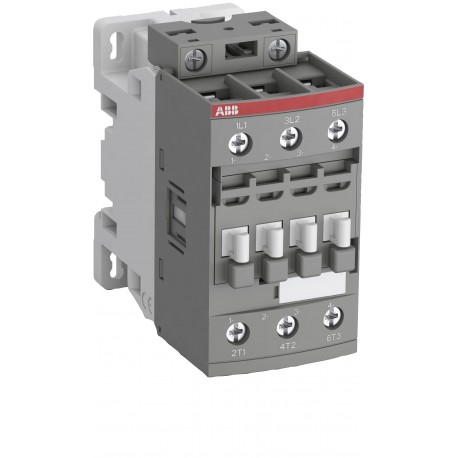

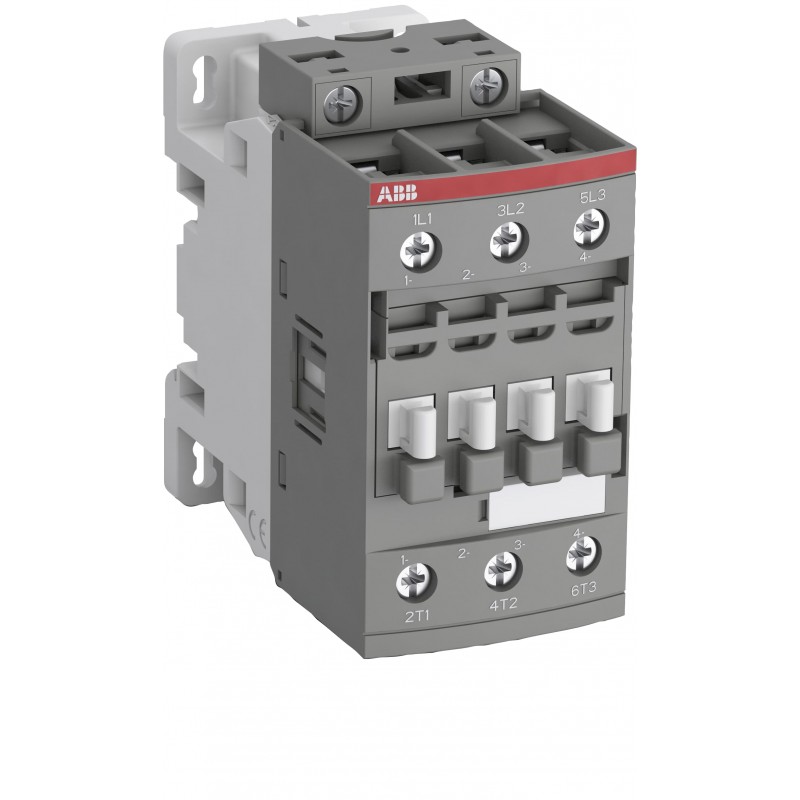

1SBL271001R8400 ABB Contacteur AFC30-30-00-84

0/5 - 0 Opiniones

Référence 1SBL271001R8400

Fabricant: ABB

Description:

Contacteur AFC30-30-00-84

AFC30-30-00-84 110V50Hz 110-120V60Hz Contactor

Plus de détails

Catégories:
Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Garantie, réparation et dévolution.

Prix total: $126.73

Prix unitaire: $126.73

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Les plus vendus

▲

En savoir plus

▲

Commande
Quantité minimum	1 pièce
Code douanier	85364900
Downloads Préférés
Fiche produit, informations techniques	1SBC100219C0201
Instructions et manuels	1SBC101027M6801
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Produit Largeur Net	45 mm
Produit Longueur Net	86 mm
Produit Hauteur Net	86 mm
Poids net	0.357 kg
Technique
Number of Main Contacts NO	3
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	0
Number of Auxiliary Contacts NC	0
Normes et standards	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tension	Circuit principal 690 V
Fréquence assignée (f)	Circuit de commande 50 / 60 Hz
	Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l’air libre (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 50 A
	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant assignée d’emploi AC-1 (I_e)	(690 V) 40 °C 50 A
	(690 V) 60 °C 42 A
	(690 V) 70 °C 37 A
Courant assignée d’emploi AC-3 (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Courant assignée d’emploi AC-3e (I_e)	(415 V) 60 °C 32 A
	(440 V) 60 °C 32 A
	(500 V) 60 °C 28 A
	(690 V) 60 °C 21 A
	(380 / 400 V) 60 °C 32 A
	(220 / 230 / 240 V) 60 °C 33 A
Puissance assignée d’emploi AC-3 (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Puissance assignée d’emploi AC-3e (P_e)	(415 V) 15 kW
	(440 V) 18.5 kW
	(500 V) 18.5 kW
	(690 V) 18.5 kW
	(380 / 400 V) 15 kW
	(220 / 230 / 240 V) 9 kW
Rated Operational Power AC-6b (P_e)	(400 / 415 V) 40 °C, 50 / 60 Hz 22 kvar
	(400 / 415 V) 70 °C, 50 / 60 Hz 18.5 kvar
	(400 / 415 V) 55 °C, 50 / 60 Hz 22 kvar
	(440 V) 40 °C, 50 / 60 Hz 15.5 kvar
	(500 / 550 V), 40 °C, 50 / 60 Hz 28 kvar
	(500 / 550 V) 55 °C, 50 / 60 Hz 28 kvar
	(500 / 550 V) 70 °C, 50 / 60 Hz 23 kvar
	(690 V) 40 °C, 50 / 60 Hz 38 kvar
	(690 V) 55 °C, 50 / 60 Hz 38 kvar
	(690 V) 70 °C, 50 / 60 Hz 32 kvar
Courant assigné de courte durée admissible (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
Maximum Breaking Capacity	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Maximum Electrical Switching Frequency	(AC-1) 600 cycles per hour
	(AC-15) 0 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 0 cycles per hour
Courant assignée d’emploi DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Courant assignée d’emploi DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Courant assignée d’emploi DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 25 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 25 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Tension assignée d’isolement (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to UL/CSA 600 V
Tension assignée de tenue aux chocs (U_imp)	6 kV
Maximum Mechanical Switching Frequency	3600 cycles per hour
Rated Control Circuit Voltage (U_c)	50 Hz 110 V
	60 Hz 110 ... 120 V
Coil Consumption	Average Holding Value 50 / 60 Hz 8 V·A
	Average Pull-in Value 50 Hz 70 V·A
	Average Pull-in Value 60 Hz 66 V·A
Durée de fonctionnement nominale	Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 9 ... 20 ms
	Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 4 ... 18 ms
	Entre la mise sous tension de la bobine et l'ouverture du contact NC 7 ... 21 ms
	Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 26 ms
Montage sur rail DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Mounting by Screws (not supplied)	2 x M4 screws placed diagonally
Connecting Capacity Main Circuit	Flexible with Ferrule 1/2x 1.5 ... 10 mm²
	Flexible with Insulated Ferrule 1x 1.5 ... 10 mm²
	Flexible with Insulated Ferrule 2x 1.5 ... 4 mm²
	Rigid Solid 1/2x 2.5 ... 4 mm²
	Rigid Stranded 1/2x 2.5 ... 10 mm²
Connecting Capacity Control Circuit	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 1 ... 2.5 mm²
Wire Stripping Length	Control Circuit 10 mm
	Main Circuit 14 mm
Indice de protection	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Type de borne	Screw Terminals
Technique UL/CSA
Maximum Operating Voltage UL/CSA	Circuit principal 600 V
General Use Rating UL/CSA	(600 V AC) 50 A
Puissance nominale UL/CSA	(120 V AC) Single Phase 2 hp
	(200 ... 208 V AC) Three Phase 10 hp
	(220 ... 240 V AC) Three Phase 10 hp
	(240 V AC) Single Phase 5 hp
	(440 ... 480 V AC) Three Phase 20 hp
	(550 ... 600 V AC) Three Phase 25 hp
Connecting Capacity Main Circuit UL/CSA	Rigid Solid 1/2x 14-10 AWG
	Rigid Stranded 1/2x 14-8 AWG
Connecting Capacity Control Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-14 AWG
Tightening Torque UL/CSA	Control Circuit 11 in·lb
	Main Circuit 22 in·lb
Environnement
Température de l’air ambiant	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
	Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Climatic Withstand	Category B according to IEC 60947-1 Annex Q
Altitude de fonctionnement maximale autorisée	Without Derating 3000 m
Résistance aux chocs selon CEI 60068-2-27	Closed, Shock Direction: B1 25 g
	Open, Shock Direction: B1 5 g
	Shock Direction: A 30 g
	Shock Direction: B2 15 g
	Shock Direction: C1 25 g
	Shock Direction: C2 25 g
Resistance to Vibrations	4g Closed Position & 2g Open position 5 ... 300 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informations RoHS	2CMT2021-006277
Toxic Substances Control Act - TSCA	2CMT2023-006525
WEEE B2C / B2B	Business To Business
Catégorie DEEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificats et Déclarations (Numéro de document)
A2L Certificate – UL	9AKK108469A4886;9AKK108469A4887
Certificat BV	BV_2634H24898C0
CB Certificate	CB_SE-113158
CQC Certificate	CQC2010010304445623
Declaration of Conformity - CCC	2020980304001254
Déclaration de Conformité - CE	1SBD250024U1000
Declaration of Conformity - UKCA	1SBD250045U1000
Certificat RINA	RINA_ELE334122XG
Certificat UL	UL-CA-2337656-0_E312527-20231026
Emballage
Emballage Niveau 1 Unités	box 1 pièce
Emballage Niveau 1 Largeur	87 mm
Emballage Niveau 1 Longueur	87 mm
Emballage Niveau 1 Hauteur	47 mm
Emballage Niveau 1 Poids	0.38 kg
Emballage Niveau 1 EAN	3471523014961
Emballage Niveau 3 Unités	1080 pièce
Classifications
Code de classification d'objet	Q
ETIM 6	EC000066 - contacteur de puissance pour commutation de courant alternatif
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Code de catégorie granulaire IDEA (IGCC)	4755 >> Contactors
