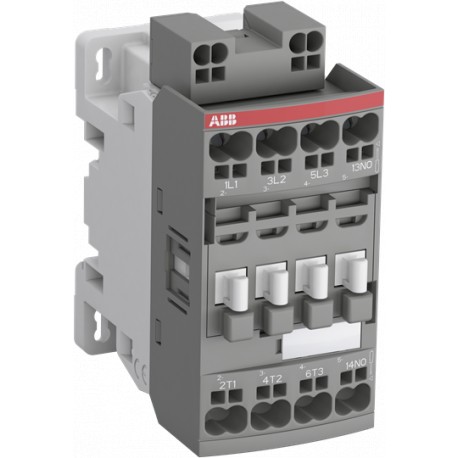

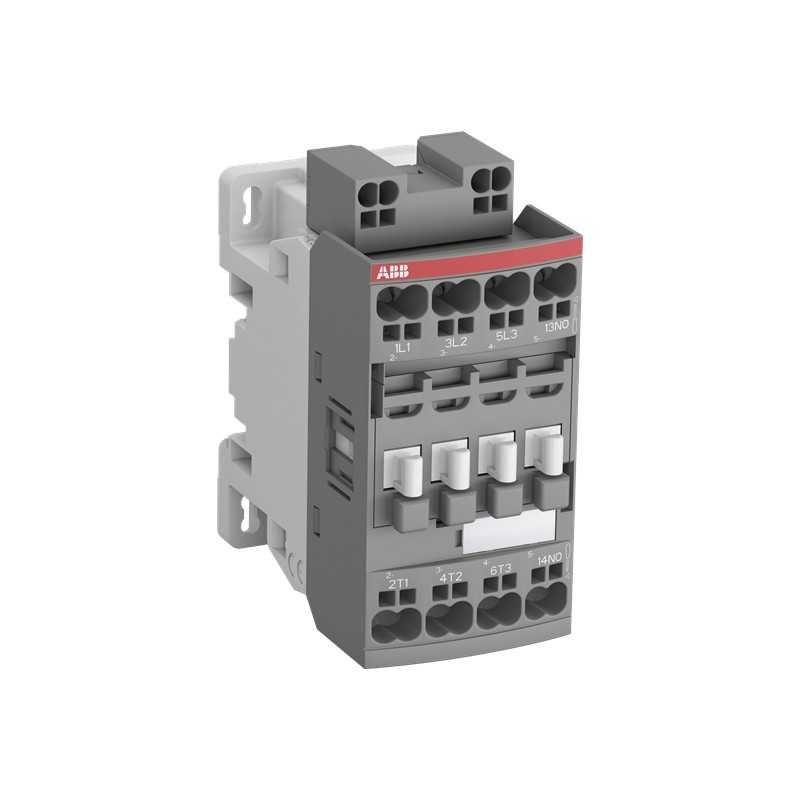

1SBL137005R1310 ABB AF09-30-10K-13 100-250V50/60HZ-DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBL137005R1310 ABB AF09-30-10K-13 100-250V50/60HZ-DC

1SBL137005R1310

ABB

AF09-30-10K-13 100-250V50/60HZ-DC

AF09-30-10K-13 100-250V50/60HZ-DC Contactor

Plus de détails


Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $48.56
Prix unitaire: $48.56
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Données EPLAN9AAC159656_EPLAN
Fiche technique, Informations techniques1SBC100214C0202
Instructions et manuels1SBC101054M6801
Instructions et manuels (partie 2)1SAC200017M0002
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit45 mm
Profondeur/longueur nette du produit77 mm
Hauteur nette du produit92.3 mm
Poids net du produit0.285 kg
Technique
Nombre de contacts principaux NON3
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO1
Nombre de contacts auxiliaires NC0
Nombre de pôles3P
NormesIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tension nominale de fonctionnementCircuit auxiliaire 690 V
Circuit principal 690 V
Fréquence nominale (f)Circuit auxiliaire 50 / 60 Hz
Circuit de commande 50 / 60 Hz
Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A
acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant de fonctionnement nominal AC-1 (Ie)(690 V) 40 °C 25 A
(690 V) 60 °C 25 A
(690 V) 70 °C 22 A
Courant de fonctionnement nominal AC-3 (Ie)(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Courant de fonctionnement nominal AC-3e (Ie)(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Courant de fonctionnement nominal AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Courant de fonctionnement nominal DC-1 (Ie)(110 V) 1-Pole, 40 °C 10 A
(110 V) 1-Pole, 60 °C 10 A
(110 V) 1-Pole, 70 °C 10 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 10 A
(220 V) 2 Poles in Series, 60 °C 10 A
(220 V) 2 Poles in Series, 70 °C 10 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Courant de fonctionnement nominal DC-3 (Ie)(110 V) 1-Pole, 40 °C 6 A
(110 V) 1-Pole, 60 °C 6 A
(110 V) 1-Pole, 70 °C 6 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 6 A
(220 V) 2 Poles in Series, 60 °C 6 A
(220 V) 2 Poles in Series, 70 °C 6 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Courant de fonctionnement nominal DC-5 (Ie)(110 V) 1-Pole, 40 °C 4 A
(110 V) 1-Pole, 60 °C 4 A
(110 V) 1-Pole, 70 °C 4 A
(110 V) 2 Poles in Series, 40 °C 10 A
(110 V) 2 Poles in Series, 60 °C 10 A
(110 V) 2 Poles in Series, 70 °C 10 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 4 A
(220 V) 2 Poles in Series, 60 °C 4 A
(220 V) 2 Poles in Series, 70 °C 4 A
(220 V) 3 Poles in Series, 40 °C 9 A
(220 V) 3 Poles in Series, 60 °C 9 A
(220 V) 3 Poles in Series, 70 °C 9 A
(72 V) 1-Pole, 40 °C 9 A
(72 V) 1-Pole, 60 °C 9 A
(72 V) 1-Pole, 70 °C 9 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Puissance nominale de fonctionnement AC-3 (Pe)(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Puissance nominale de fonctionnement AC-3e (Pe)(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Courant nominal de courte durée admissible basse tension (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
for 0.1 s 140 A
for 1 s 100 A
Capacité de coupure maximalecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-4-1 690 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)6 kV
Fréquence de commutation électrique maximale(AC-1) 600 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 300 cycles per hour
(AC-3) 1200 cycles per hour
(DC-13) 900 cycles per hour
Fréquence de commutation mécanique maximale3600 cycles per hour
Tension nominale du circuit de commande (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Fonctionnement en courant continu 100 ... 250 V
Perte de puissanceat 6 A per Pole 0.1 W
at Rated Operating Conditions AC-1 per Pole 1.14 W
at Rated Operating Conditions AC-3 per Pole 0.15 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 13 ... 98 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 11 ... 95 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 38 ... 90 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 40 ... 95 ms
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)2 x M4 Screws Placed Diagonally
Capacité de connexion du circuit principalFlexible with Ferrule 1/2x 0.5 ... 4 mm²
Flexible with Insulated Ferrule 1x 0.5 ... 4 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 2.5 mm²
Flexible 1/2x 0.5 ... 4 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 4 ... 6 mm²
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flexible 1/2x 0.5 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Connexion du circuit de contrôle de capacitéFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flexible 1/2x 0.5 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Longueur de dénudage des filsCircuit Auxiliaire 10 mm
Circuit de commande 10 mm
Circuit principal 10 mm
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Type de terminalBornes à ressort enfichables
Nom du produitBlock Contactor
Technique UL/CSA
Taille NEMA00
Courant nominal continu NEMA9 A
Puissance nominale NEMA(115 V AC) Single Phase 1/3 Hp
(200 V AC) Three Phase 1-1/2 Hp
(230 V AC) Single Phase 1 Hp
(230 V AC) Three Phase 1-1/2 Hp
(460 V AC) Three Phase 2 Hp
(575 V AC) Three Phase 2 Hp
Tension de fonctionnement maximale UL/CSACircuit principal 600 V
Classification d'utilisation générale UL/CSA(600 V AC) 25 A
Puissance nominale UL/CSA(120 V AC) Single Phase 3/4 hp
(200 ... 208 V AC) Three Phase 2 hp
(220 ... 240 V AC) Three Phase 2 hp
(240 V AC) Single Phase 1-1/2 hp
(440 ... 480 V AC) Three Phase 5 hp
(550 ... 600 V AC) Three Phase 7-1/2 hp
Capacité de connexion du circuit principal UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-10 AWG
Capacité de connexion du circuit auxiliaire UL/CSARigid Solid 1/2x 18-14 AWG
Circuit de contrôle de capacité de connexion UL/CSARigid Solid 1/2x 18-14 AWG
Utilisation du moteur à pleine charge(120 V AC) Single Phase 13.8 A
(200 ... 208 V AC) Three Phase 7.8 A
(220 ... 240 V AC) Three Phase 6.8 A
(240 V AC) Single Phase 10 A
(440 ... 480 V AC) Three Phase 7.6 A
(550 ... 600 V AC) Three Phase 9 A
Environnemental
Température de l'air ambiantClose to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Résistance climatiqueCategory B according to IEC 60947-1 Annex Q
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Résistance aux vibrations4g Closed Position & 2g Open position 5 ... 300 Hz
Degré de pollution3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
Instructions de démontage en fin de vie1SBC101080M6801
Déclaration environnementale de produit - DEP1SBD250584E3000
Teneur en matériaux durables dans les emballages (% en poids)Carton recyclé - 86 %
Teneur en matériaux durables dans le produit (% en poids)Métal recyclé - 28 %
Certificats et déclarations
Certificat ABSABS_20-2060694-PDA
Certificat CBCB_SE-113345
Certificat CCCCCC_2024010304656669
Certificat CQCCQC2010010304445624
CQC2020010304298240
Déclaration de conformité - CCC2020980304001253
2020980304001082
Déclaration de conformité - CE1SBD250000U1000
Déclaration de conformité - UKCA1SBD250031U1000
Certificat DNVDNV_TAE00001AF-4
Certificat LRLRS_LR23403517TA-02
Certificat RINARINA_ELE142224XG
Certificat RMRSRMRS_1802705280
Certificat ULUL-US-2150887-5
UL-CA-2142658-5
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 193 mm
Profondeur/Longueur du niveau d’emballage 186 mm
Hauteur du niveau d’emballage 145 mm
Poids brut du colis niveau 10.3 kg
Code EAN du niveau d’emballage 13471523154032
Nombre d’unités au niveau d’emballage 2box 21 pièce
Largeur du niveau d’emballage 2250 mm
Profondeur/Longueur du niveau d’emballage 2300 mm
Hauteur du niveau d’emballage 2315 mm
Poids brut du colis de niveau 213.5 kg
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4758 >> Iec Contactors
Numéro E (Finlande)3707851
Numéro E (Suède)3210583

ETIM for 1SBL137005R1310 Appareillage industriel basse tension (EC000066)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 100 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 100 V
Tension d'alimentation de courant nominal CC (EF003980) 100 V
Type de tension d'actionnement (EF008242) CA/CC
Courant de fonctionnement nominal CA-1, 400 V (EF001393) 25 A
Courant de fonctionnement nominal CA-3, 400 V (EF001392) 9 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 4 kW
Puissance de fonctionnement nominale NEMA (EF011960) 1.4914 kW
Adapté à un montage sur rail (EF001126) Non
Nombre de contacts auxiliaires à fermeture (EF001376) 1
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Type de raccordement du circuit principal (EF006819) Raccordement par borne à ressort
Nombre de contacts ouverture en tant que contacts principaux (EF001375) 0
Nombre de contacts à fermeture en tant que contacts principaux (EF001374) 3

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
