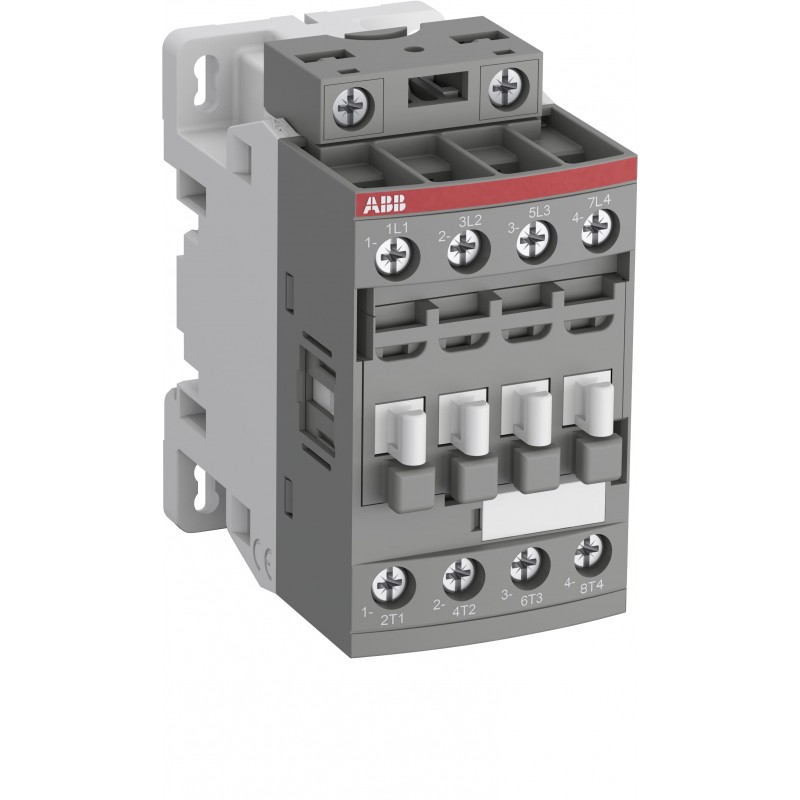

1SBL131201R8400 ABB AFC09-40-00-84 Contacteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBL131201R8400 ABB AFC09-40-00-84 Contacteur

1SBL131201R8400

ABB

AFC09-40-00-84 Contacteur

Contacteur AFC09-40-00-84

AFC09-40-00-84 110V50Hz 110-120V60Hz Contactor

Plus de détails


Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $47.96
Prix unitaire: $47.96
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques1SBC100219C0201
Instructions et manuels1SBC101027M6801
Instructions et manuels (partie 2)1SAC200017M0002
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit45 mm
Profondeur/longueur nette du produit77 mm
Hauteur nette du produit86 mm
Poids net du produit0.306 kg
Technique
Nombre de contacts principaux NON4
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO0
Nombre de contacts auxiliaires NC0
Nombre de pôles4P
NormesIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1
Tension nominale de fonctionnementCircuit principal 690 V
Fréquence nominale (f)Circuit de commande 50 / 60 Hz
Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 35 A
Courant de fonctionnement nominal AC-1 (Ie)(690 V) 40 °C 25 A
(690 V) 60 °C 25 A
(690 V) 70 °C 22 A
Courant de fonctionnement nominal AC-3 (Ie)(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Courant de fonctionnement nominal DC-1 (Ie)(110 V) 1-Pole, 40 °C 10 A
(110 V) 1-Pole, 60 °C 10 A
(110 V) 1-Pole, 70 °C 10 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(110 V) 4 Poles in Series, 40 °C 25 A
(110 V) 4 Poles in Series, 60 °C 25 A
(110 V) 4 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 10 A
(220 V) 2 Poles in Series, 60 °C 10 A
(220 V) 2 Poles in Series, 70 °C 10 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(220 V) 4 Poles in Series, 40 °C 25 A
(220 V) 4 Poles in Series, 60 °C 25 A
(220 V) 4 Poles in Series, 70 °C 22 A
(440 V) 4 Poles in Series, 40 °C 10 A
(440 V) 4 Poles in Series, 60 °C 10 A
(440 V) 4 Poles in Series, 70 °C 10 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
(72 V) 4 Poles in Series, 40 °C 25 A
(72 V) 4 Poles in Series, 60 °C 25 A
(72 V) 4 Poles in Series, 70 °C 22 A
Courant de fonctionnement nominal DC-3 (Ie)(110 V) 1-Pole, 40 °C 6 A
(110 V) 1-Pole, 60 °C 6 A
(110 V) 1-Pole, 70 °C 6 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(110 V) 4 Poles in Series, 40 °C 25 A
(110 V) 4 Poles in Series, 60 °C 25 A
(110 V) 4 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 6 A
(220 V) 2 Poles in Series, 60 °C 6 A
(220 V) 2 Poles in Series, 70 °C 6 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(220 V) 4 Poles in Series, 40 °C 25 A
(220 V) 4 Poles in Series, 60 °C 25 A
(220 V) 4 Poles in Series, 70 °C 22 A
(440 V) 4 Poles in Series, 40 °C 6 A
(440 V) 4 Poles in Series, 60 °C 6 A
(440 V) 4 Poles in Series, 70 °C 6 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
(72 V) 4 Poles in Series, 40 °C 25 A
(72 V) 4 Poles in Series, 60 °C 25 A
(72 V) 4 Poles in Series, 70 °C 22 A
Courant de fonctionnement nominal DC-5 (Ie)(110 V) 1-Pole, 40 °C 4 A
(110 V) 1-Pole, 60 °C 4 A
(110 V) 1-Pole, 70 °C 4 A
(110 V) 2 Poles in Series, 40 °C 10 A
(110 V) 2 Poles in Series, 60 °C 10 A
(110 V) 2 Poles in Series, 70 °C 10 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(110 V) 4 Poles in Series, 40 °C 25 A
(110 V) 4 Poles in Series, 60 °C 25 A
(110 V) 4 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 4 A
(220 V) 2 Poles in Series, 60 °C 4 A
(220 V) 2 Poles in Series, 70 °C 4 A
(220 V) 3 Poles in Series, 40 °C 9 A
(220 V) 3 Poles in Series, 60 °C 9 A
(220 V) 3 Poles in Series, 70 °C 9 A
(220 V) 4 Poles in Series, 40 °C 10 A
(220 V) 4 Poles in Series, 60 °C 10 A
(220 V) 4 Poles in Series, 70 °C 10 A
(440 V) 4 Poles in Series, 40 °C 4 A
(440 V) 4 Poles in Series, 60 °C 4 A
(440 V) 4 Poles in Series, 70 °C 4 A
(72 V) 1-Pole, 40 °C 9 A
(72 V) 1-Pole, 60 °C 9 A
(72 V) 1-Pole, 70 °C 9 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
(72 V) 4 Poles in Series, 40 °C 25 A
(72 V) 4 Poles in Series, 60 °C 25 A
(72 V) 4 Poles in Series, 70 °C 22 A
Puissance nominale de fonctionnement AC-3 (Pe)(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Courant nominal de courte durée admissible basse tension (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
Capacité de coupure maximalecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-4-1 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)6 kV
Fréquence de commutation électrique maximale(AC-1) 600 cycles per hour
(AC-15) 0 cycles per hour
(AC-2 / AC-4) 0 cycles per hour
(AC-3) 0 cycles per hour
(DC-13) 0 cycles per hour
Fréquence de commutation mécanique maximale3600 cycles per hour
Tension nominale du circuit de commande (Uc)50 Hz 110 V
60 Hz 110 ... 120 V
Consommation de la bobineAverage Holding Value 50 / 60 Hz 8 V·A
Average Pull-in Value 50 Hz 70 V·A
Average Pull-in Value 60 Hz 66 V·A
Perte de puissanceat Rated Operating Conditions AC-1 per Pole 0.8 W
at Rated Operating Conditions AC-3 per Pole 0.1 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 9 ... 20 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 4 ... 18 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 7 ... 21 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 26 ms
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)2 x M4 Screws Placed Diagonally
Capacité de connexion du circuit principalFlexible with Ferrule 1/2x 0.75 ... 6 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 4 mm²
Rigid Stranded 1/2x 1 ... 6 mm²
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Connexion du circuit de contrôle de capacitéFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Longueur de dénudage des filsCircuit de commande 10 mm
Circuit principal 10 mm
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Tournevis recommandéPozidriv PZ
Couple de serrageCircuit de contrôle 1.2 N·m
Circuit principal 1.5 N·m
Type de terminalBornes à vis
Nom du produitBlock Contactor
Technique UL/CSA
Tension de fonctionnement maximale UL/CSACircuit principal 600 V
Classification d'utilisation générale UL/CSA(600 V AC) 25 A
Capacité de connexion du circuit principal UL/CSARigid Solid 1/2x 16-10 AWG
Rigid Stranded 1/2x 16-10 AWG
Capacité de connexion du circuit auxiliaire UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Circuit de contrôle de capacité de connexion UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Couple de serrage UL/CSACircuit de contrôle 11 in·lb
Circuit principal 13 in·lb
Environnemental
Température de l'air ambiantClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Résistance climatiqueCategory B according to IEC 60947-1 Annex Q
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Résistance aux chocs selon la norme IEC 60068-2-27Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Résistance aux vibrations4g Closed Position & 2g Open position 5 ... 300 Hz
Degré de pollution3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat BVBV_2634H24898C1
Certificat CB9AKK108471A9033
Certificat CCSGZ23PTB00147
Certificat CQCCQC2010010304445624
Déclaration de conformité - CCC2020980304001253
Déclaration de conformité - CE1SBD250025U1000
Déclaration de conformité - UKCA1SBD250046U1000
Certificat DNV9AKK108470A6934
Certificat KC9AKK108471A9561
Certificat RINA9AKK108470A5006
Certificat ULUL-US-2343502-0
UL-CA-2337663-0
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 187 mm
Profondeur/Longueur du niveau d’emballage 179 mm
Hauteur du niveau d’emballage 147 mm
Poids brut du colis niveau 10.328 kg
Code EAN du niveau d’emballage 13471523014046
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4755 >> Contactors

ETIM for 1SBL131201R8400 Appareillage industriel basse tension (EC000066)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 110 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 110 V
Type de tension d'actionnement (EF008242) CA
Courant de fonctionnement nominal CA-1, 400 V (EF001393) 25 A
Courant de fonctionnement nominal CA-3, 400 V (EF001392) 9 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 4 kW
Adapté à un montage sur rail (EF001126) Non
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Type de raccordement du circuit principal (EF006819) Borne à vis
Nombre de contacts ouverture en tant que contacts principaux (EF001375) 0
Nombre de contacts à fermeture en tant que contacts principaux (EF001374) 4

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
