ABBContacteurs et relais thermiques1SBH136005R2022 ABB NFZ22EK-20 12-20VDC

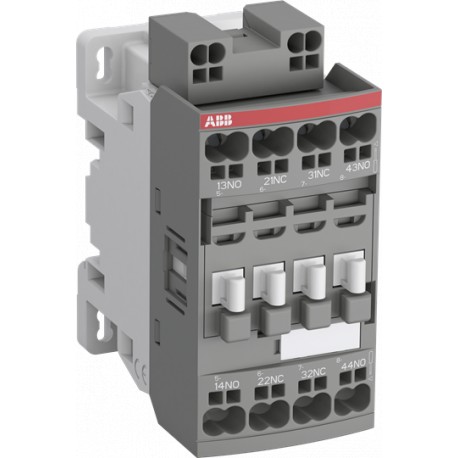

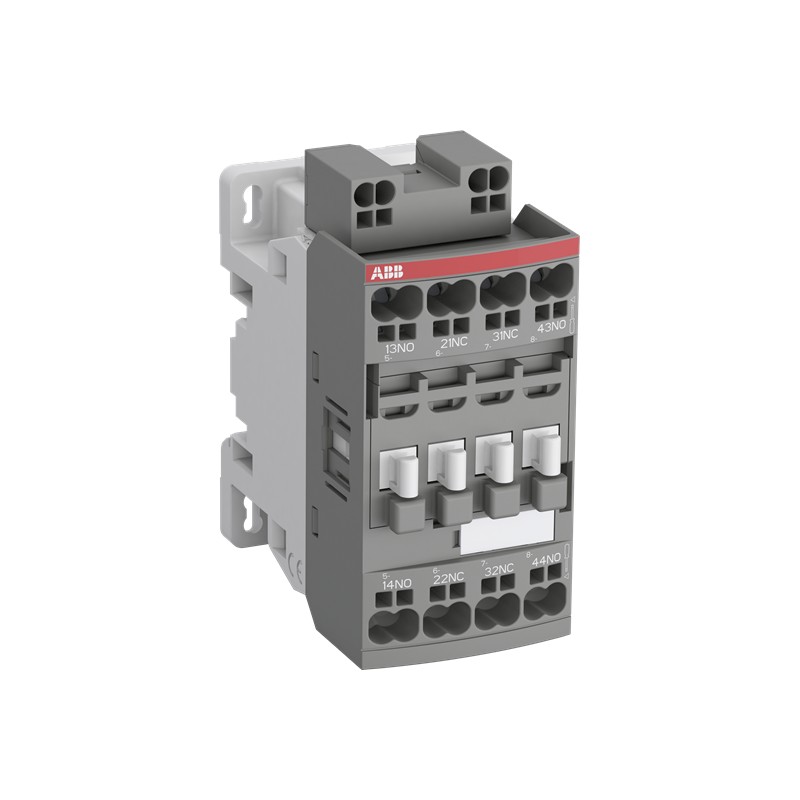

ABB 1SBH136005R2022 1SBH136005R2022 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBH136005R2022 ABB NFZ22EK-20 12-20VDC

Référence: 1SBH136005R2022

Fabricant: ABB

Description:

NFZ22EK-20 12-20VDC
NFZ22EK-20 12-20
NFZ22EK-20 12-20VDC Contactor Relay

Catégories:

  • Appareillage industriel basse tension > Contacteur auxiliaire, relais
  • ABB > Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 55,05 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Données EPLAN9AAC159655_EPLAN
Fiche technique, Informations techniques1SBC100214C0202
Instructions et manuels1SBC101054M6801
Instructions et manuels (partie 2)1SAC200017M0002
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit45 mm
Profondeur/longueur nette du produit77 mm
Hauteur nette du produit92.3 mm
Poids net du produit0.315 kg
Technique
Nombre de contacts auxiliaires NO2
Nombre de contacts auxiliaires NC2
Nombre de pôles4P
NormesIEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13
Tension nominale de fonctionnementCircuit auxiliaire 690 V
Circuit principal 690 V
Fréquence nominale (f)Circuit auxiliaire 50 / 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant de fonctionnement nominal AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Courant nominal de courte durée admissible basse tension (Icw)for 0.1 s 140 A
for 1 s 100 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)6 kV
Fréquence de commutation électrique maximale(AC-15) 1200 cycles per hour
(DC-13) 900 cycles per hour
Fréquence de commutation mécanique maximale6000 cycles per hour
Tension nominale du circuit de commande (Uc)Fonctionnement en courant continu 12 ... 20 V
Perte de puissanceat 6 A per Pole 0.1 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 13 ... 98 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 11 ... 95 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 38 ... 90 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 40 ... 95 ms
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)2 x M4 Screws Placed Diagonally
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flexible 1/2x 0.5 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Connexion du circuit de contrôle de capacitéFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flexible 1/2x 0.5 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Longueur de dénudage des filsCircuit Auxiliaire 10 mm
Circuit de commande 10 mm
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
Type de terminalBornes à ressort enfichables
Nom du produitBlock Contactor Relay
Technique UL/CSA
Capacité de connexion du circuit auxiliaire UL/CSARigid Solid 1/2x 18-14 AWG
Circuit de contrôle de capacité de connexion UL/CSARigid Solid 1/2x 18-14 AWG
Environnemental
Température de l'air ambiantClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Résistance climatiqueCategory B according to IEC 60947-1 Annex Q
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Résistance aux vibrations4g Closed Position & 2g Open position 5 ... 300 Hz
Degré de pollution3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
Instructions de démontage en fin de vie1SBC101080M6801
Déclaration environnementale de produit - DEP1SBD250584E3000
Teneur en matériaux durables dans les emballages (% en poids)Carton recyclé - 86 %
Teneur en matériaux durables dans le produit (% en poids)Métal recyclé - 28 %
Certificats et déclarations
Certificat ABSABS_20-2060694-PDA
Certificat CBCB_SE-116792
Certificat CCCCCC_2024010303656666
Déclaration de conformité - CCCCQC2011010303465426
Déclaration de conformité - CE1SBD250005U1000
Déclaration de conformité - UKCA1SBD250036U1000
Certificat DNVDNV_TAE00001BV-5
Certificat KCKC-HW02016-21030A
Certificat LRLRS_LR2003684TA-02
Certificat RINARINA_ELE142224XG
Certificat RMRSRMRS_1802702280
Certificat ULUL_20180227_E252354_2_1
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 193 mm
Profondeur/Longueur du niveau d’emballage 186 mm
Hauteur du niveau d’emballage 145 mm
Poids brut du colis niveau 10.33 kg
Code EAN du niveau d’emballage 13471523153301
Nombre d’unités au niveau d’emballage 2box 21 pièce
Largeur du niveau d’emballage 2250 mm
Profondeur/Longueur du niveau d’emballage 2300 mm
Hauteur du niveau d’emballage 2315 mm
Poids brut du colis de niveau 214.85 kg
Classifications et normes externes
Code de classification des objetsK
ETIM 7EC000196 - Contactor relay
ETIM 8EC000196 - Contactor relay
ETIM 9EC000196 - Contactor relay
eClassV11.0 : 27371001
UNSPSC39121529
Code de catégorie granulaire IDEA (IGCC)4763 >> Power contactor, DC switching
Numéro E (Finlande)3707979

ETIM for 1SBH136005R2022 Appareillage industriel basse tension (EC000196)

Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique12 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueCourant de fonctionnement nominal, 400 V (EF001378)
Valeur de la caractéristique3 A
Nom de la caractéristiqueType de raccordement du circuit auxiliaire (EF006820)
Valeur de la caractéristiqueRaccordement par borne à ressort
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueRail/ vis DIN
Nom de la caractéristiqueInterface (EF000594)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture, commutation retardée (EF007281)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture, à action avancée (EF007282)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande manuelle (EF002978)
Valeur de la caractéristiqueNon
