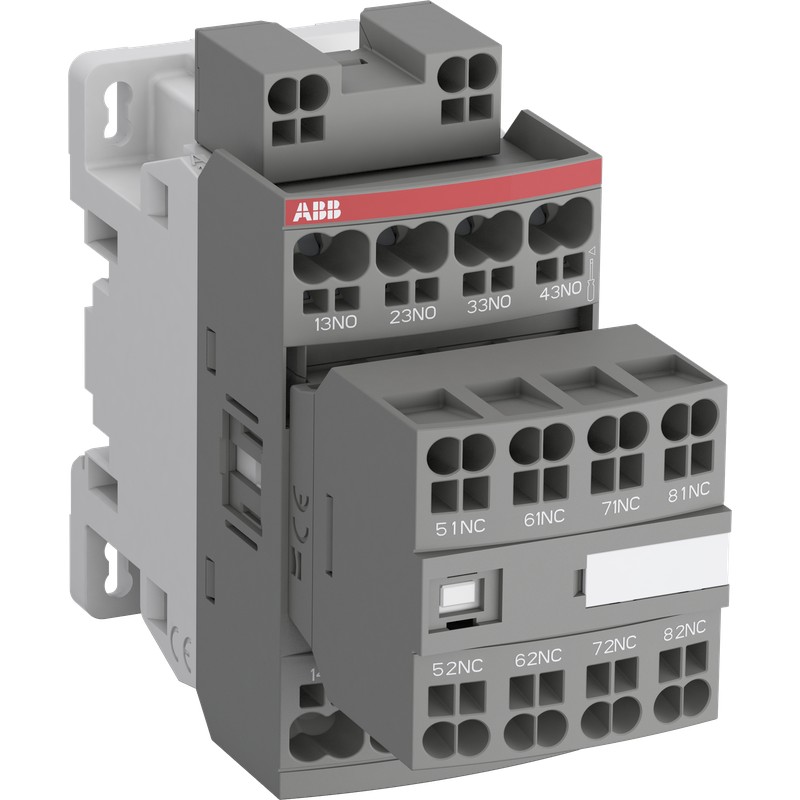

1SBH131005R8471 ABB NFC71EK-84 Contactor
1SBH131005R8471
ABB
NFC71EK-84 Contactor
Contacteur NFC71EK-84
NFC71EK-84 110V50Hz 110-120V60Hz Contactor Relay
Appareillage industriel basse tension > Contacteur auxiliaire, relais
Contacteurs et relais thermiques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SBC100219C0201 |
| Instructions et manuels | 1SBC101061M6801 |
| Instructions et manuels (partie 2) | 1SAC200017M0002 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 45 mm |
| Profondeur/longueur nette du produit | 110.5 mm |
| Hauteur nette du produit | 92.3 mm |
| Poids net du produit | 0.365 kg |
| Technique | |
| Nombre de contacts principaux NON | 0 |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts auxiliaires NO | 7 |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de pôles | 8P |
| Normes | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Tension nominale de fonctionnement | Circuit auxiliaire 690 V |
| Circuit principal 690 V | |
| Fréquence nominale (f) | Circuit auxiliaire 50 / 60 Hz |
| Circuit de commande 50 / 60 Hz | |
| Circuit principal 50 / 60 Hz | |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Courant de fonctionnement nominal AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Courant nominal de courte durée admissible basse tension (Icw) | for 0.1 s 140 A |
| for 1 s 100 A | |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-5-1 690 V |
| acc. to UL/CSA 600 V | |
| Tension nominale de tenue aux impulsions (Uimp) | 6 kV |
| Fréquence de commutation électrique maximale | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Fréquence de commutation mécanique maximale | 6000 cycles per hour |
| Tension nominale du circuit de commande (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Consommation de la bobine | 2.3 W |
| Perte de puissance | at 6 A per Pole 0.1 W |
| Temps de fonctionnement | Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 9 ... 20 ms |
| Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 4 ... 18 ms | |
| Entre la mise sous tension de la bobine et l'ouverture du contact NC 7 ... 21 ms | |
| Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 26 ms | |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Montage par vis (non fournies) | 2 x M4 Screws Placed Diagonally |
| Capacité de connexion du circuit auxiliaire | Flexible with Ferrule 1/2x 0.5 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm² | |
| Flexible 1/2x 0.5 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Connexion du circuit de contrôle de capacité | Flexible with Ferrule 1/2x 0.5 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm² | |
| Flexible 1/2x 0.5 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Longueur de dénudage des fils | Circuit Auxiliaire 10 mm |
| Circuit de commande 10 mm | |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| Tournevis recommandé | Pozidriv PZ |
| Type de terminal | Bornes à ressort enfichables |
| Nom du produit | Block Contactor Relay |
| Technique UL/CSA | |
| Capacité de connexion du circuit auxiliaire UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Rigid Stranded 1/2x 18-14 AWG | |
| Circuit de contrôle de capacité de connexion UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Environnemental | |
| Température de l'air ambiant | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C | |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Résistance climatique | Category B according to IEC 60947-1 Annex Q |
| Altitude maximale de fonctionnement autorisée | Without Derating 3000 m |
| Résistance aux vibrations | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Degré de pollution | 3 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat ABS | ABS_20-2060694-PDA |
| Certificat BV | BV_2634H24899C0 |
| Certificat CB | CB_SE-116768 |
| Certificat CCC | CCC_2024010303656666 |
| Déclaration de conformité - CCC | 2020980303000175 |
| Déclaration de conformité - CE | 1SBD250026U1000 |
| Déclaration de conformité - UKCA | 1SBD250047U1000 |
| Certificat DNV | 9AKK108470A6933 |
| Certificat KC | 9AKK108471A9565 |
| Certificat RINA | 9AKK108470A5006 |
| Certificat RMRS | RMRS_1802702280 |
| Certificat UL | UL-US-2343472-0 |
| UL-CA-2337638-0 | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 93 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 111 mm |
| Hauteur du niveau d’emballage 1 | 45 mm |
| Poids brut du colis niveau 1 | 0.365 kg |
| Code EAN du niveau d’emballage 1 | 3471523016019 |
| Classifications et normes externes | |
| Code de classification des objets | K |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| Code de catégorie granulaire IDEA (IGCC) | 4755 >> Contactors |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 110 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 110 V |
| Type de tension d'actionnement (EF008242) | CA |
| Courant de fonctionnement nominal, 400 V (EF001378) | 3 A |
| Type de raccordement du circuit auxiliaire (EF006820) | Raccordement par borne à ressort |
| Type de montage (EF000003) | Rail/ vis DIN |
| Interface (EF000594) | Non |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 7 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée (EF007281) | 0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée (EF007282) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Avec affichage LED (EF005950) | Non |
| Commande manuelle (EF002978) | Non |
