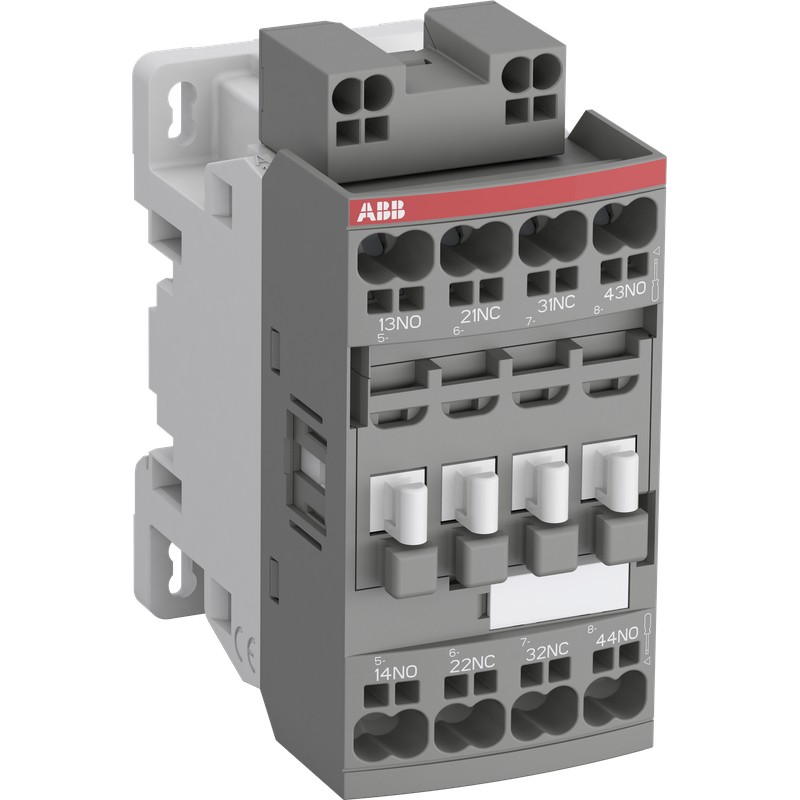

1SBH131005R8440 ABB NFC40EK-84 Contactor
1SBH131005R8440
ABB
NFC40EK-84 Contactor
Contacteur NFC40EK-84
NFC40EK-84 110V50Hz 110-120V60Hz Contactor Relay
Appareillage industriel basse tension > Contacteur auxiliaire, relais
Contacteurs et relais thermiques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimum | 1 pièce |
| Code douanier | 85364900 |
| Downloads Préférés | |
| Fiche produit, informations techniques | 1SBC100219C0201 |
| Instructions et manuels | 1SBC101061M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensions | |
| Produit Largeur Net | 45 mm |
| Produit Longueur Net | 77 mm |
| Produit Hauteur Net | 92.3 mm |
| Poids net | 0.314 kg |
| Technique | |
| Number of Main Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 4 |
| Number of Auxiliary Contacts NC | 0 |
| Normes et standards | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| Tension | Circuit auxiliaire 690 V |
| Circuit principal 690 V | |
| Fréquence assignée (f) | Circuit auxiliaire 50 / 60 Hz |
| Circuit de commande 50 / 60 Hz | |
| Circuit principal 50 / 60 Hz | |
| Courant thermique conventionnel à l’air libre (Ith) | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| Courant assignée d’emploi AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Courant assigné de courte durée admissible (Icw) | for 0.1 s 140 A |
| for 1 s 100 A | |
| Maximum Electrical Switching Frequency | (AC-15) 1200 cycles per hour |
| (DC-13) 900 cycles per hour | |
| Courant assignée d’emploi DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Tension assignée d’isolement (Ui) | acc. to IEC 60947-5-1 690 V |
| acc. to UL/CSA 600 V | |
| Tension assignée de tenue aux chocs (Uimp) | 6 kV |
| Maximum Mechanical Switching Frequency | 6000 cycles per hour |
| Rated Control Circuit Voltage (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Coil Consumption | 2.3 W |
| Durée de fonctionnement nominale | Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 9 ... 20 ms |
| Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 4 ... 18 ms | |
| Entre la mise sous tension de la bobine et l'ouverture du contact NC 7 ... 21 ms | |
| Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 26 ms | |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Mounting by Screws (not supplied) | 2 x M4 screws placed diagonally |
| Connecting Capacity Auxiliary Circuit | Flexible with Ferrule 1/2x 0.5 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm² | |
| Flexible 1/2x 0.5 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Connecting Capacity Control Circuit | Flexible with Ferrule 1/2x 0.5 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm² | |
| Flexible 1/2x 0.5 ... 2.5 mm² | |
| Rigid Solid 1/2x 1 ... 2.5 mm² | |
| Wire Stripping Length | Auxiliary Circuit 10 mm |
| Control Circuit 10 mm | |
| Indice de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| Type de borne | Push-in Spring Terminals |
| Technique UL/CSA | |
| Connecting Capacity Auxiliary Circuit UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Connecting Capacity Control Circuit UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| Environnement | |
| Température de l’air ambiant | Close to Contactor for Storage -60 ... +80 °C |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C | |
| Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C | |
| Climatic Withstand | Category B according to IEC 60947-1 Annex Q |
| Altitude de fonctionnement maximale autorisée | Without Derating 3000 m |
| Resistance to Vibrations | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificats et Déclarations (Numéro de document) | |
| Certificat ABS | ABS_20-2060694-PDA |
| Certificat BV | BV_2634H24899C0 |
| CB Certificate | CB_SE-93051M2 |
| CCC Certificate | 2020980303000185 |
| CQC Certificate | CQC2019010303267993 |
| Declaration of Conformity - CCC | 2020980303000175 |
| Déclaration de Conformité - CE | 1SBD250026U1000 |
| Declaration of Conformity - UKCA | 1SBD250047U1000 |
| Certificat DNV | DNV_TAE00001BV-5 |
| Certificat RINA | RINA_ELE240318XG |
| Certificat RMRS | RMRS_1802702280 |
| Certificat UL | UL-US-2343472-0 |
| UL-CA-2337638-0 | |
| Emballage | |
| Emballage Niveau 1 Unités | box 1 pièce |
| Emballage Niveau 1 Largeur | 93 mm |
| Emballage Niveau 1 Longueur | 86 mm |
| Emballage Niveau 1 Hauteur | 45 mm |
| Emballage Niveau 1 Poids | 0.314 kg |
| Emballage Niveau 1 EAN | 3471523015975 |
| Emballage Niveau 3 Unités | 1080 pièce |
| Classifications | |
| Code de classification d'objet | K |
| ETIM 7 | EC000196 - Contactor relay |
| ETIM 8 | EC000196 - Contactor relay |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| Code de catégorie granulaire IDEA (IGCC) | 4755 >> Contactors |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 110 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 110 V |
| Type de tension d'actionnement (EF008242) | CA |
| Courant de fonctionnement nominal, 400 V (EF001378) | 3 A |
| Type de raccordement du circuit auxiliaire (EF006820) | Raccordement par borne à ressort |
| Type de montage (EF000003) | Rail/ vis DIN |
| Interface (EF000594) | Non |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 4 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée (EF007281) | 0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée (EF007282) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Avec affichage LED (EF005950) | Non |
| Commande manuelle (EF002978) | Non |
