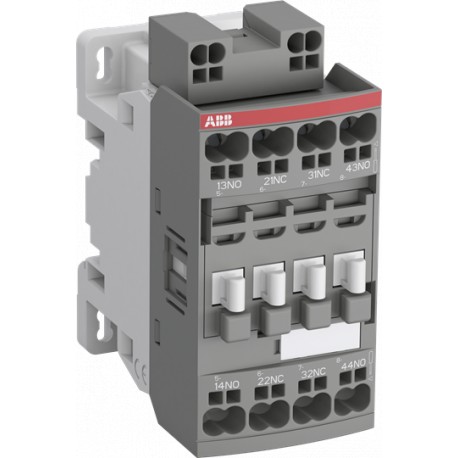

ABB 1SBH131005R8422 1SBH131005R8422 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

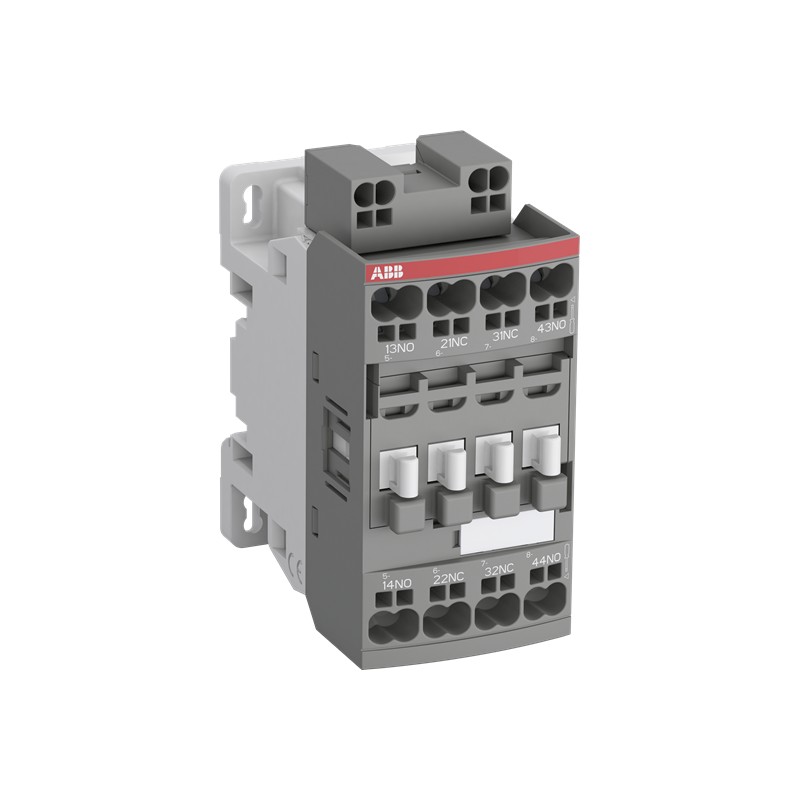

1SBH131005R8422 ABB NFC22EK-84 Contactor

Référence: 1SBH131005R8422

Fabricant: ABB

Description:

NFC22EK-84 Contactor

Contacteur NFC22EK-84

NFC22EK-84 110V50Hz 110-120V60Hz Contactor Relay

Catégories:

Appareillage industriel basse tension > Contacteur auxiliaire, relais
ABB > Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

En savoir plus
ETIM
Commentaires

Garantie, réparation et dévolution.

Prix unitaire: 35,71 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Remises supplémentaires pour les clients enregistrés.Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix

Délai standard: 25 jours.

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.
A ce délai, il faudrait ajouter le temps de transit depuis notre centre logistique jusqu'à votre société.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimum	1 pièce
Code douanier	85364900
Downloads Préférés
Fiche produit, informations techniques	1SBC100219C0201
Instructions et manuels	1SBC101061M6801
CAD Dimensional Drawing	2CDC001079B0201
Dimensions
Produit Largeur Net	45 mm
Produit Longueur Net	77 mm
Produit Hauteur Net	92.3 mm
Poids net	0.314 kg
Technique
Number of Main Contacts NC	0
Number of Auxiliary Contacts NO	2
Number of Auxiliary Contacts NC	2
Normes et standards	IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14
Tension	Circuit auxiliaire 690 V
	Circuit principal 690 V
Fréquence assignée (f)	Circuit auxiliaire 50 / 60 Hz
	Circuit de commande 50 / 60 Hz
	Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l’air libre (I_th)	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant assignée d’emploi AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Courant assigné de courte durée admissible (I_cw)	for 0.1 s 140 A
	for 1 s 100 A
Maximum Electrical Switching Frequency	(AC-15) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Courant assignée d’emploi DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Tension assignée d’isolement (U_i)	acc. to IEC 60947-5-1 690 V
	acc. to UL/CSA 600 V
Tension assignée de tenue aux chocs (U_imp)	6 kV
Maximum Mechanical Switching Frequency	6000 cycles per hour
Rated Control Circuit Voltage (U_c)	50 Hz 110 V
	60 Hz 110 ... 120 V
Coil Consumption	2.3 W
Durée de fonctionnement nominale	Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 9 ... 20 ms
	Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 4 ... 18 ms
	Entre la mise sous tension de la bobine et l'ouverture du contact NC 7 ... 21 ms
	Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 26 ms
Montage sur rail DIN	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Mounting by Screws (not supplied)	2 x M4 screws placed diagonally
Connecting Capacity Auxiliary Circuit	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Connecting Capacity Control Circuit	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flexible 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Wire Stripping Length	Auxiliary Circuit 10 mm
	Control Circuit 10 mm
Indice de protection	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
Type de borne	Push-in Spring Terminals
Technique UL/CSA
Connecting Capacity Auxiliary Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
Connecting Capacity Control Circuit UL/CSA	Rigid Solid 1/2x 18-14 AWG
Environnement
Température de l’air ambiant	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air -40 ... 70 °C
	Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Climatic Withstand	Category B according to IEC 60947-1 Annex Q
Altitude de fonctionnement maximale autorisée	Without Derating 3000 m
Resistance to Vibrations	4g Closed Position & 2g Open position 5 ... 300 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informations RoHS	2CMT2021-006277
Toxic Substances Control Act - TSCA	2CMT2023-006525
WEEE B2C / B2B	Business To Business
Catégorie DEEE	5. Small Equipment (No External Dimension More Than 50 cm)
Certificats et Déclarations (Numéro de document)
Certificat ABS	ABS_20-2060694-PDA
Certificat BV	BV_2634H24899C0
CB Certificate	CB_SE-93051M2
CCC Certificate	2020980303000185
CQC Certificate	CQC2019010303267993
Declaration of Conformity - CCC	2020980303000175
Déclaration de Conformité - CE	1SBD250026U1000
Declaration of Conformity - UKCA	1SBD250047U1000
Certificat DNV	DNV_TAE00001BV-5
Certificat RINA	RINA_ELE240318XG
Certificat RMRS	RMRS_1802702280
Certificat UL	UL-US-2343472-0
	UL-CA-2337638-0
Emballage
Emballage Niveau 1 Unités	box 1 pièce
Emballage Niveau 1 Largeur	93 mm
Emballage Niveau 1 Longueur	86 mm
Emballage Niveau 1 Hauteur	45 mm
Emballage Niveau 1 Poids	0.314 kg
Emballage Niveau 1 EAN	3471523015951
Emballage Niveau 3 Unités	1080 pièce
Classifications
Code de classification d'objet	K
ETIM 7	EC000196 - Contactor relay
ETIM 8	EC000196 - Contactor relay
eClass	V11.0 : 27371001
UNSPSC	39121500
Code de catégorie granulaire IDEA (IGCC)	4755 >> Contactors

ETIM for 1SBH131005R8422 Appareillage industriel basse tension (EC000196)

Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)

Valeur de la caractéristique110 V

Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)

Valeur de la caractéristique110 V

Nom de la caractéristiqueType de tension d'actionnement (EF008242)

Valeur de la caractéristiqueCA

Nom de la caractéristiqueCourant de fonctionnement nominal (EF007679)

Valeur de la caractéristique3 A

Nom de la caractéristiqueCourant de fonctionnement nominal, 400 V (EF001378)

Valeur de la caractéristique3 A

Nom de la caractéristiqueType de montage (EF000003)

Valeur de la caractéristiqueRail/ vis DIN

Nom de la caractéristiqueAvec affichage LED (EF005950)

Valeur de la caractéristiqueNon

Nom de la caractéristiqueCommande manuelle (EF002978)

Valeur de la caractéristiqueNon

Nom de la caractéristiqueInterface (EF000594)

Valeur de la caractéristiqueNon

Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)

Valeur de la caractéristique2

Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)

Valeur de la caractéristique2

Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture, commutation retardée (EF007281)

Valeur de la caractéristique0

Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture, à action avancée (EF007282)

Valeur de la caractéristique0

Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)

Valeur de la caractéristique0

Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)

Valeur de la caractéristique690 V

Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)

Valeur de la caractéristique690 V

Nom de la caractéristiqueTension de fonctionnement CC (EF008208)

Valeur de la caractéristique6 V

Nom de la caractéristiqueType de tension de fonctionnement (EF005294)

Valeur de la caractéristiqueCA

Nom de la caractéristiqueCourant de commutation assigné (EF006706)

Valeur de la caractéristique4 A

Nom de la caractéristiqueType de raccordement du circuit auxiliaire (EF006820)

Valeur de la caractéristiqueRaccordement par borne à ficher

Nom de la caractéristiqueLargeur (EF000008)

Valeur de la caractéristique45 mm

Nom de la caractéristiqueHauteur (EF000040)

Valeur de la caractéristique92.5 mm

Nom de la caractéristiqueProfondeur (EF000049)

Valeur de la caractéristique77 mm
