ABBContacteurs et relais thermiques1SBH131001R8071 ABB NFC71E-80 Contactor

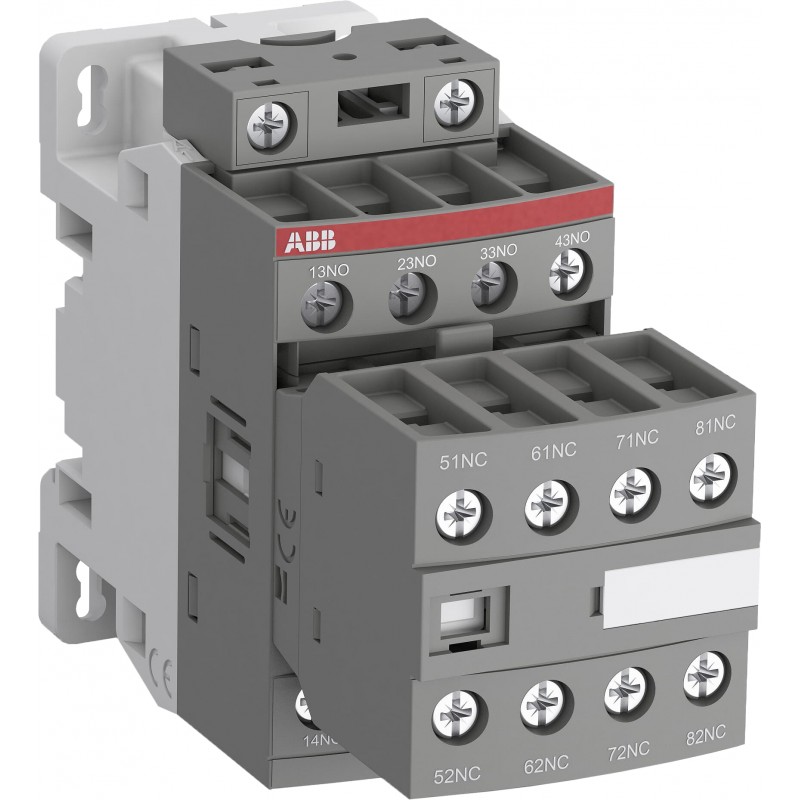

ABB 1SBH131001R8071 1SBH131001R8071 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBH131001R8071 ABB NFC71E-80 Contactor

Référence: 1SBH131001R8071

Fabricant: ABB

Description:

NFC71E-80 Contactor
Contacteur NFC71E-80
NFC71E-80 220-230V50Hz 230-240V60Hz Contactor Relay

Catégories:

  • Appareillage industriel basse tension > Contacteur auxiliaire, relais
  • ABB > Contacteurs et relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 50,02 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques1SBC100219C0201
Instructions et manuels1SBC101027M6801
Instructions et manuels (partie 2)1SAC200017M0002
Dessin dimensionnel CAO2CDC001079B0201
Dimensions
Largeur nette du produit45 mm
Profondeur/longueur nette du produit110.5 mm
Hauteur nette du produit86 mm
Poids net du produit0.351 kg
Technique
Nombre de contacts principaux NON0
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO7
Nombre de contacts auxiliaires NC1
Nombre de pôles8P
NormesIEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14
Tension nominale de fonctionnementCircuit auxiliaire 690 V
Fréquence nominale (f)Circuit auxiliaire 50 / 60 Hz
Circuit de commande 50 / 60 Hz
Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant de fonctionnement nominal AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Courant nominal de courte durée admissible basse tension (Icw)for 0.1 s 140 A
for 1 s 100 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)6 kV
Fréquence de commutation électrique maximale(AC-1) 0 cycles per hour
(AC-15) 1200 cycles per hour
(AC-2 / AC-4) 0 cycles per hour
(AC-3) 0 cycles per hour
(DC-13) 900 cycles per hour
Fréquence de commutation mécanique maximale6000 cycles per hour
Tension nominale du circuit de commande (Uc)50 Hz 220 ... 230 V
60 Hz 230 ... 240 V
Consommation de la bobine2.3 W
Perte de puissanceat 6 A per Pole 0.1 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 9 ... 20 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 4 ... 18 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 7 ... 21 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 26 ms
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)2 x M4 Screws Placed Diagonally
Capacité de connexion du circuit auxiliaireFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Connexion du circuit de contrôle de capacitéFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Longueur de dénudage des filsCircuit Auxiliaire 10 mm
Circuit de commande 10 mm
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
Tournevis recommandéPozidriv PZ
Couple de serrageCircuit auxiliaire 1.2 N·m
Circuit de contrôle 1.2 N·m
Type de terminalBornes à vis
Nom du produitBlock Contactor Relay
Technique UL/CSA
Capacité de connexion du circuit auxiliaire UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Couple de serrage UL/CSACircuit auxiliaire 11 in·lb
Circuit de contrôle 11 in·lb
Environnemental
Température de l'air ambiantClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Résistance climatiqueCategory B according to IEC 60947-1 Annex Q
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Résistance aux chocs selon la norme IEC 60068-2-27Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Résistance aux vibrations4g Closed Position & 2g Open position 5 ... 300 Hz
Degré de pollution3
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA2CMT2023-006525
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
Certificats et déclarations
Certificat A2L – UL9AKK108469A4893
9AKK108469A4894
Certificat BVBV_2634H24899C1
Certificat CBCB_SE-116768
Certificat CCCCCC_2024010303656666
Déclaration de conformité - CCC2020980303000175
Déclaration de conformité - CE1SBD250026U1000
Déclaration de conformité - UKCA1SBD250047U1000
Certificat DNV9AKK108470A6933
Certificat KC9AKK108471A9565
Certificat RINA9AKK108470A5006
Certificat ULUL-US-2343472-0
UL-CA-2337638-0
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 187 mm
Profondeur/Longueur du niveau d’emballage 1113 mm
Hauteur du niveau d’emballage 147 mm
Poids brut du colis niveau 10.351 kg
Code EAN du niveau d’emballage 13471523015371
Classifications et normes externes
Code de classification des objetsK
ETIM 7EC000196 - Contactor relay
ETIM 8EC000196 - Contactor relay
ETIM 9EC000196 - Contactor relay
eClassV11.0 : 27371001
UNSPSC39121500
Code de catégorie granulaire IDEA (IGCC)4755 >> Contactors

ETIM for 1SBH131001R8071 Appareillage industriel basse tension (EC000196)

Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 50 Hz (EF003978)
Valeur de la caractéristique220 V
Nom de la caractéristiqueTension d'alimentation de courant nominal à CA 60 Hz (EF003979)
Valeur de la caractéristique230 V
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueCourant de fonctionnement nominal, 400 V (EF001378)
Valeur de la caractéristique3 A
Nom de la caractéristiqueType de raccordement du circuit auxiliaire (EF006820)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueRail/ vis DIN
Nom de la caractéristiqueInterface (EF000594)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique7
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture, commutation retardée (EF007281)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture, à action avancée (EF007282)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande manuelle (EF002978)
Valeur de la caractéristiqueNon
