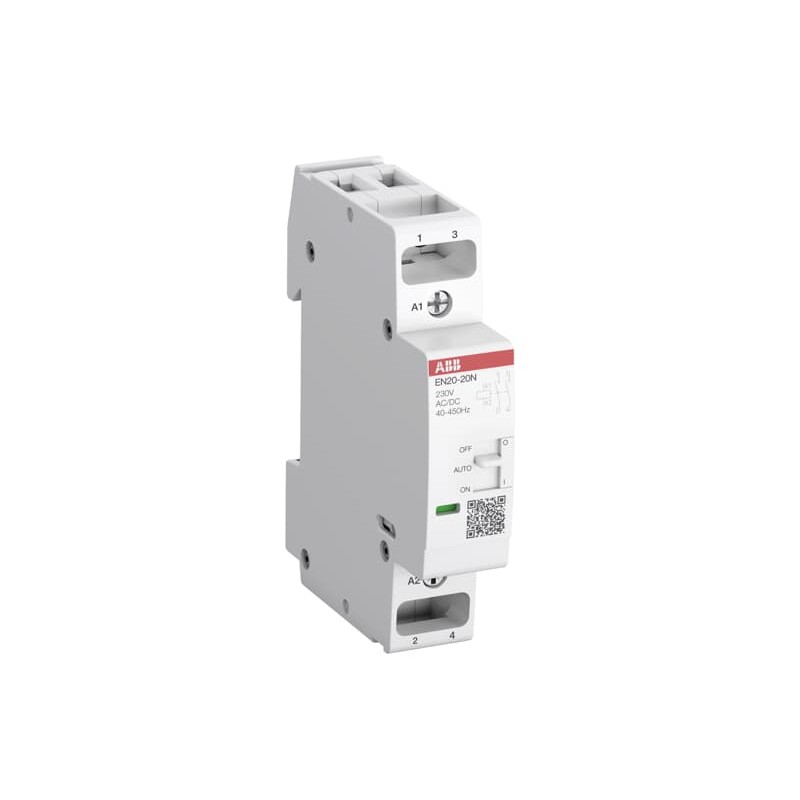

1SBE122111R0120 ABB Contact. EN20-20N-01 2NA 24AC/DC
1SBE122111R0120
ABB
Contact. EN20-20N-01 2NA 24AC/DC
EN20-20N-01 Installation Contactor (NO) 20 A - 2 NO - 0 NC - 24 V - Circuit de commande 400 Hz
Appareillage modulaire monté en face avant d'enveloppe > Contacteur
D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Téléchargements populaires | |
| Données EPLAN | 9AAC404714_EPLAN |
| Fiche technique, Informations techniques | 2CDC103051C0201 |
| Instructions et manuels | 2CDC103043M6801 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 18 mm |
| Profondeur/longueur nette du produit | 65 mm |
| Hauteur nette du produit | 85 mm |
| Poids net du produit | 0.14 kg |
| Diagramme des dimensions | 1SBB505186D3001 |
| Technique | |
| Nombre de contacts principaux NON | 2 |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de pôles | 2P |
| Normes | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC/EN 61095 | |
| IEC 60335-2-40 A2L | |
| Tension nominale de fonctionnement | Circuit principal 220 V DC |
| Circuit principal 250 V AC | |
| Fréquence nominale (f) | Circuit de commande 400 Hz |
| Circuit de commande 50 Hz | |
| Circuit de commande 60 Hz | |
| Circuit de commande DC | |
| Circuit principal 50 Hz | |
| Circuit principal 60 Hz | |
| Circuit principal DC | |
| Courant de fonctionnement nominal AC-1 (Ie) | (NO) 20 A |
| Courant de fonctionnement nominal AC-3 (Ie) | (230 V) Single Phase, NO 9 A |
| Courant de fonctionnement nominal AC-7a (Ie) | (NO) 20 A |
| Courant de fonctionnement nominal AC-7b (Ie) | (230 V) Single Phase, NO 9 A |
| Puissance nominale de fonctionnement AC-1 (Pe) | (230 V) Single Phase 4.6 kW |
| Puissance nominale de fonctionnement AC-3 (Pe) | (230 V) Single Phase 1.3 kW |
| Puissance nominale de fonctionnement AC-7a (Pe) | (230 V) Single Phase 4.6 kW |
| Puissance nominale de fonctionnement AC-7b (Pe) | (230 V) Single Phase 1.3 kW |
| Pouvoir de coupure nominal AC-3 | 8 x Ie / AC-3 |
| Capacité nominale de production AC-3 | 10 x Ie / AC-3 |
| Courant nominal de courte durée admissible basse tension (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 72 A |
| Tension d'isolement nominale (Ui) | 400 V |
| Tension nominale de tenue aux impulsions (Uimp) | 4 kV |
| Durabilité électrique | AC-1 (NO) 150000 cycle |
| AC-3 (NO) 150000 cycle | |
| AC-7a (NO) 150000 cycle | |
| AC-7b (NO) 150000 cycle | |
| Fréquence de commutation électrique maximale | (AC-1) 300 cycles per hour |
| (AC-3) 600 cycles per hour | |
| (AC-7a) 300 cycles per hour | |
| (AC-7b) 600 cycles per hour | |
| Durabilité mécanique | Nr. Operations 1000000 cycle |
| Limites de fonctionnement de la bobine | (acc. to IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tension nominale du circuit de commande (Uc) | 24 V |
| Consommation de la bobine | Average Holding Value 50 / 60 Hz 2.5 V·A |
| Average Holding Value DC 2.5 W | |
| Average Pull-in Value 50 Hz 2.5 V·A | |
| Average Pull-in Value 60 Hz 2.5 V·A | |
| Average Pull-in Value DC 2.5 W | |
| Perte de puissance | at Rated Operating Conditions AC-1 per Pole 1.4 W |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1x 1 ... 6 mm² |
| Flexible with Ferrule 2x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 1x 1 ... 6 mm² | |
| Flexible with Insulated Ferrule 2x 1 ... 1.5 mm² | |
| Flexible 1x 1 ... 6 mm² | |
| Flexible 2x 1 ... 4 mm² | |
| Rigid 1x 1 ... 10 mm² | |
| Rigid 2x 1 ... 4 mm² | |
| Connexion du circuit de contrôle de capacité | Flexible with Ferrule 1x 1 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1 mm² | |
| Flexible 1x 1 ... 2.5 mm² | |
| Flexible 2x 1 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.75 ... 2.5 mm² | |
| Longueur de dénudage des fils | Circuit de commande 7 mm |
| Circuit principal 10 mm | |
| Degré de protection | IP20 |
| Tournevis recommandé | Circuit de commande Pozidriv 1 |
| Circuit principal Pozidriv 1 | |
| Couple de serrage | Circuit de contrôle 0.9 N·m |
| Circuit principal 1.2 N·m | |
| Type de terminal | Bornes à vis |
| Largeur en nombre d'espacements modulaires | 1.0 |
| Nom du produit | Installation Contactor |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +55 °C |
| Storage -40 ... +80 °C | |
| Altitude maximale de fonctionnement autorisée | 2000 m |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 15g |
| Degré de pollution | 3 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 121b305f-5b90-4c99-9b7d-a1e740b7cdc5 Bulgaria |
| SCIP simplifié | 824f56eb-e254-4cfe-b348-970439a81e6f Germany |
| de2d4324-2d47-4943-9d18-aaaae19f3606 Croatia | |
| 793cba64-ad33-4075-bfe4-9837a6613ce1 Czech Republic | |
| a514711b-9c6a-42bd-a5e9-8d08b557858b Poland | |
| 5945361d-323b-4f3b-aba4-86be10e1b331 Netherlands | |
| 47f85850-ac1b-46e3-80d0-2f0e9ce60107 Denmark | |
| 1c5dc924-f46b-4323-9ba0-14ebdb870b4b Germany | |
| df75612b-bd9a-4cf1-8500-8ae9cd01fc18 Finland | |
| b8504cc4-45ba-48c5-8593-2081c24cf11b Belgium | |
| 9cbd93d4-b99f-4b02-b7c6-2850da88624e Poland | |
| 71dd1f21-27e9-4987-b957-6e1b0856266f Germany | |
| a21fd4cf-c373-438c-88a2-b16db05103b8 Norway | |
| 984e06c9-8951-4610-9664-cbbcfb995050 Greece | |
| 37b854f9-c24b-43f3-8c55-1af23efa1408 Hungary | |
| bb41b006-6443-4255-bbe9-be909d682ee7 Estonia | |
| 5a6194b1-a4a3-411c-a0ef-449d38368433 Belgium | |
| 3ed81dca-6dba-419b-9841-19bbba625fa0 France | |
| 5769850a-4967-496c-8e1c-a64a076748e9 Hungary | |
| 53ec2329-2541-4ad9-a1a0-2cc79fd3ccf5 Germany | |
| af0e7f81-7cac-4063-9197-c6722f2f2e69 Sweden | |
| 5d440b28-cf6e-432f-a1a2-c73055562626 Germany | |
| f4a2b9ee-bee0-4c68-9a0d-9db87bc6f237 France | |
| f4a7f6c6-1615-4779-a05f-c1ab8e166c8e Sweden | |
| 4989e515-ff2b-4931-8a39-1686fd4f3293 Poland | |
| 2f102729-12ab-4bcf-a5d1-2c601d00a547 Spain | |
| 2d791a59-d1f3-4779-ac1f-509fa53d2757 Portugal | |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Consumer |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Oui |
| Déchets destinés à l'enfouissement en décharge - Destination | Aucun déchet non-dangereux mis en décharge - |
| Instructions de démontage en fin de vie | 1SBC100156C0268 |
| Déclaration environnementale de produit - DEP | 1SAC200416H0001 |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SAA920000-4601 |
| Certificat CB | 1SAA920007-2001 |
| Certificat CQC | CQC2018010304057353 |
| CQC2018010304057344 | |
| Déclaration de conformité - CCC | 2020980304001370 |
| 2020980304001371 | |
| Déclaration de conformité - CE | 1SAD101100-3301 |
| Déclaration de conformité - UKCA | 1SAD201100-3301 |
| Certificat EAC | 1SAA920003-2701 |
| Certificat NF | 1SAA920002-1201 |
| Certificat RMRS | 1SAA920000-0705 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 88 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 20 mm |
| Hauteur du niveau d’emballage 1 | 71 mm |
| Poids brut du colis niveau 1 | 0.14 kg |
| Code EAN du niveau d’emballage 1 | 3471523004689 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 7 | EC001653 - Installation contactor for distribution board |
| ETIM 8 | EC001653 - Installation contactor for distribution board |
| ETIM 9 | EC001653 - Installation contactor for distribution board |
| eClass | V11.0 : 27142308 |
| UNSPSC | 39121529 |
| Code de catégorie granulaire IDEA (IGCC) | 4759 >> Installation contactor for distribution board |
| Numéro E (Finlande) | 3707803 |
